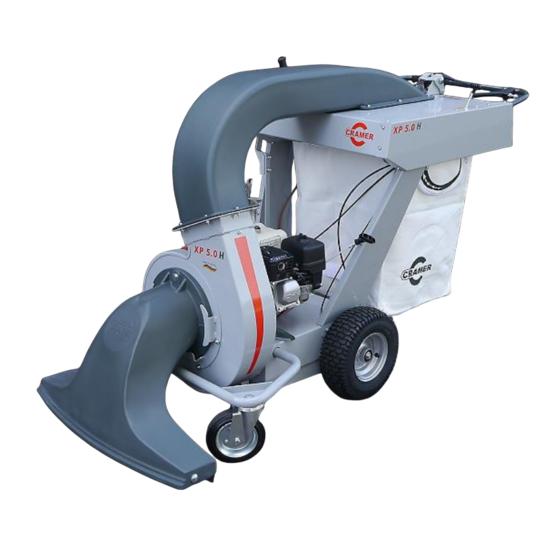

Cramer LS 5.0 XP Betriebsanleitung
Universalsauger
Verwandte Anleitungen für Cramer LS 5.0 XP
Inhaltszusammenfassung für Cramer LS 5.0 XP
- Seite 1 Betriebsanleitung Universalsauger Modelle LS XP 5.0G 5.0H Maschinen-Nr. Laub- und Abfallsauger 671.10-01-1801 19-04.4ab Originalbetriebsanleitung Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige grundlegende Informationen .........................3 Allgemeines ..............................3 Symbolerklärung ..............................3 Haftungsbeschränkung ............................3 Urheberschutz ..............................3 Gewährleistung ..............................3 Sicherheit ..................................4 Bestimmungsgemäße Verwendung .........................4 Mögliche Fehlanwendung ..........................4 Allgemeine Gefahrenquellen ..........................4 2.3.1 Anwendung und Bedienung ........................4 2.3.2 Produktspezifische Gefahren ........................4 2.3.3 Gefahren durch Motorbetrieb ........................4 2.3.4 Gefahren beim Fahrantrieb ........................4 2.3.5... -
Seite 3: Wichtige Grundlegende Informationen
Wichtige grundlegende Informationen Wir freuen uns, dass Sie sich für eine Maschine der Firma Cramer Symbolerklärung GmbH aus Deutschland entschieden haben. GEFAHR ! Vor der ersten Benutzung der Maschine lesen Sie die Betriebsanleitung und beachten Sie die Hinweise und Dieses Symbol warnt vor einer unmittelbar Sicherheitsvorschriften. -
Seite 4: Sicherheit
Falls Plaketten sich abgelöst haben sollten oder unleserlich geworden sind, wenden Sie sich bitte für Ersatz an Ihren 2.3.2 Produktspezifische Gefahren Cramer-Händler. Keine leichtentzündliche Stoffe oder heiße Gegenstände (z.B. Grillkohle) einsaugen (Lebensgefahr durch Verbrennungen!). Vor Inbetriebnahme die Betriebsanleitung und 2.3.3... -
Seite 5: Erforderliche Schutzausrüstung Zur Bedienung
Erforderliche Schutzausrüstung zur Bedienung Verhalten im Gefahrenfall Festes Schuhwerk 1. Sofort Arbeit einstellen Enganliegende Kleidung 2. Motor abstellen Gehörschutz 3. Maschine verlassen 4. Gefahrensituation beheben. Sicherheitshandschuhe Gesichtsschutz 2.10 Umweltschutz Beachten Sie zusätzlich die Informationen unter den ... -
Seite 6: Aufbau Und Funktion
Aufbau und Funktion Kurzbeschreibung Der Universalsauger ist zum Aufsammeln von Laub und Abfall einsetzbar. Er wird über einen leistungsstarken Honda Benzin-Motor angetrieben. Der Fangsack ist an einem Rahmen befestigt und kann komplett mit dem Rahmen aus der Halterung genommen werden. Zusätzlich ist der Fangsack für die Reinigung abnehmbar. - Seite 7 Fangsack-Entriegelung Mit dem Verschlusshebel lässt sich der Fangsack für die Entnahme oder Aufnahme entriegeln oder verriegeln. Der Fangsack ist an einem Rohrrahmen befestigt, der bei der Entnahme immer mit entnommen wird. Entnahme Fangsack 1. Um den Fangsack entnehmen zu können, muss erst der Gashebel zu sich herangezogen werden (Position: Leerlauf).
- Seite 8 Höhenverstellung vom Saugrüssel Der Saugrüssel lässt sich mit dem Hebel in der Höhe verstellen, um die Saugleistung dem Gewicht und Beschaffenheit des Sammelmaterials anzupassen. Den Hebel leicht nach außen biegen, um die Einrastung zu lösen, dann den Hebel in die gewünschte Höheneinstellung verstellen.
-
Seite 9: Bedienung
Einschalten des Motors Den Motor starten: 1. Den Choke-Hebel nach links einstellen (CLOSED=geschlossen) Der Choke wird immer für den Kaltstart benötigt. 2. Den Kraftstoffhahn öffnen (ON). 3. Den Zündschalter auf ON einstellen 4. Den Startgriff bis zum Widerstand ziehen, dann den Griff kräftig durchziehen. -
Seite 10: Ein- Und Ausschalten Der Maschine
Den Zündschalter auf OFF einstellen schließen. Den Kraftstoffhahn schließen. Ein- und Ausschalten der Maschine Bitte melden Sie sich bei Ihrem Cramer-Händler, falls Fehler in der Funktion auftreten sollten. Grundvoraussetzung zum Einschalten der Maschine Tätigkeiten nach der Benutzung - Höhe des Saugrüssels einstellen - Fangsack einhängen... -
Seite 11: Wartung
Fachkraft ausgeführt werden können Sie mit grundlegenden Handwerkzeugen erledigen. Die schwierigeren Wartungsarbeiten mit Spezialwerkzeugen sollten Sie Wartungsarbeiten Fachpersonal wie z.B. Ihrem Cramer-Händler oder einem qualifizierten Mechaniker überlassen. VORSICHT! In dem rechten Kasten sind einige der wichtigsten Sicherheitsvorkehrungen und Gefahren aufgeführt. Alle denkbaren Verletzungsgefahr durch Gefahren, die bei Wartungsarbeiten auftreten könnten, zu erwähnen... -
Seite 12: Fangsack Reinigen
6.4.2 Fangsack reinigen Gebläserotor entnehmen: Den Saugrüssel abnehmen. Den Fangsack aus dem Laubsauger entnehmen. Für die Reinigung Um den Gebläsedeckel abnehmen zu können, müssen die sechs mit Wasser muss der Fangsack von dem Rahmengestell Muttern (1) entfernt werden. abgenommen werden. Die Innenseite des Fangsacks zum Waschen nach außen wenden. -
Seite 13: Fehlersuche
Folgende harmonisierte Normen wurden angewandt: Anhang II 1.A EN ISO 12100:2010 Der in der Gemeinschaft niedergelassene Bevollmächtigte EN ISO 3744:2010 Cramer GmbH DIN EN ISO 5349-1:2001 Reimersstr. 36 Name und Anschrift der Person, die bevollmächtigt ist, die 26789 Leer technischen Unterlagen zusammenzustellen: erklärt hiermit, dass folgendes Produkt...
