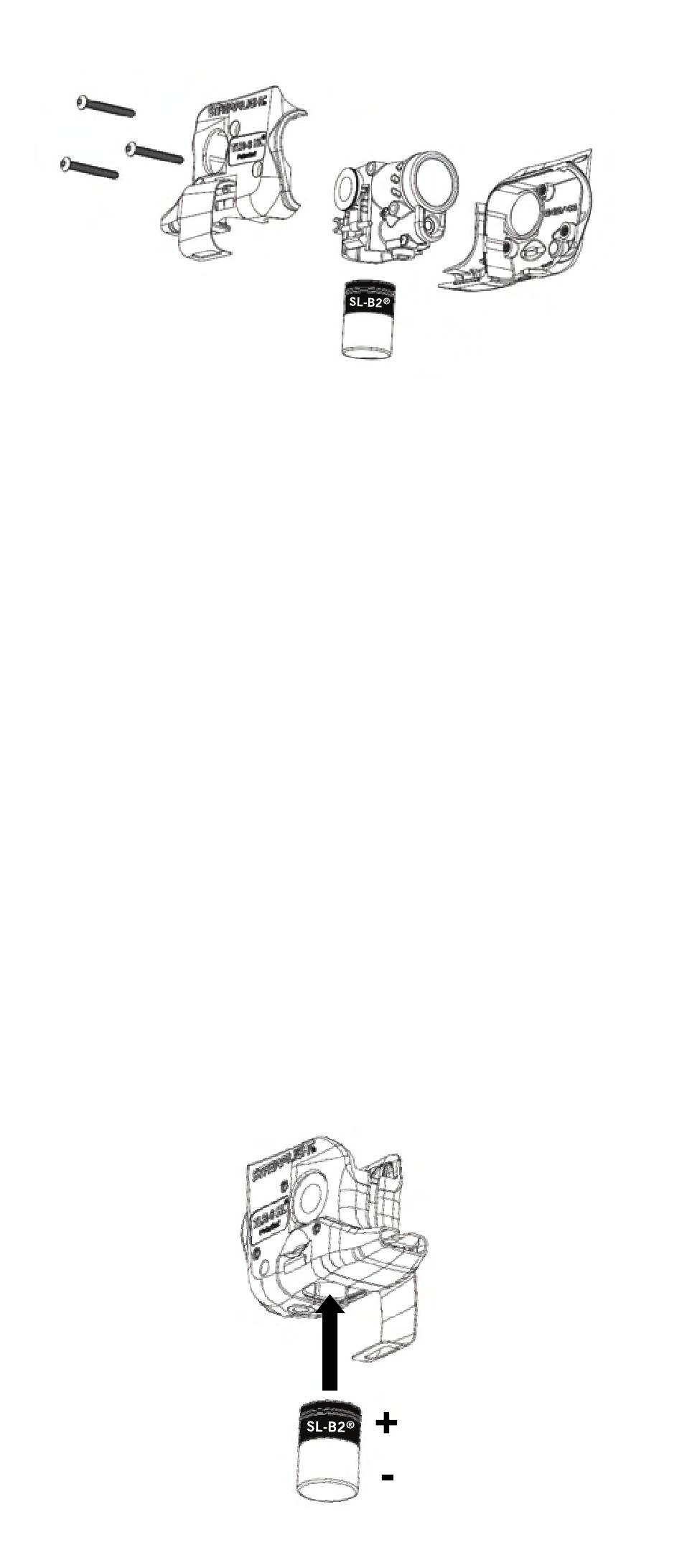

MONTAGE/DEMONTAGE DES STRAHLERS
Der TLR-6 HL
ist zur Montage an der Abzugsabdeckung der Feuerwaffe vorgesehen.
®
Befestigungs-/
Montage-
Schrauben
1. Öffnen Sie die Batteriefachklappe und nehmen Sie die Batterie heraus.
2. Lösen und entfernen Sie die drei (3) Befestigungsschrauben mit dem Inbuss-
chlüssel (im Lieferumfang enthalten).
3. Klappen Sie die zwei Gehäusehälften auf und halten Sie das Modul fest.
4. Legen Sie die Seite des Gehäuses (die, an der keine Batterieklappe befestigt ist)
auf eine flache Arbeitsfläche.
5. Legen Sie das Modul so in die Aufnahme, dass die LED zur vorderen Öffnung zeigt.
6. Richten Sie die Abzugabdeckung (der nicht geladenen Waffe) auf die entspre-
chende Nut am Gehäuse des TLR-6 HL
flache Arbeitsfläche.
7. Halten Sie die andere Seite des TLR-6 HL
die andere Hälfte und halten Sie die Ausrichtung beim Zusammenfügen der
zwei Hälften aufrecht.
8. Verbinden Sie die zwei Hälften des TLR-6 HL
Montageschrauben.
Hinweis: Ziehen Sie die Schrauben nicht zu fest an.
9. Legen Sie die Batterie mit dem Pluspol voran ein und schließen Sie die
Batteriefachklappe.
EINLEGEN/HERAUSNEHMEN DER BATTERIEN
Bei niedrigem Ladezustand der Batterie kann der Schalter diskontinuierlich oder
funktionslos erscheinen.
Die Batterie wieder aufzuladen oder gegen eine geladene Batterie auszutauschen
sorgt wieder für einen normalen Betrieb.
1. Entriegeln und öffnen Sie die Batterieklappe (Sie können hierfür eine leere
Patronenhülse verwenden).
2. Nehmen Sie die leere Batterie aus dem Taschenlampengehäuse.
3. Legen Sie eine geladene Batterie des Typs SL-B2
das Gehäuse des TLR-6 HL
4. Schließen Sie die Batteriefachklappe und lassen Sie sie einrasten.
Batteriefachklappe
ein.
®
Laser-/LED-Modul
oder LED-Modul
Ausschließlich Batterien
des Typs SL-B2
aus und legen Sie beides auf die
®
über die Abzugabdeckung und auf
®
mit den (3) Befestigungs-/
®
mit dem Pluspol voran in
®
®
