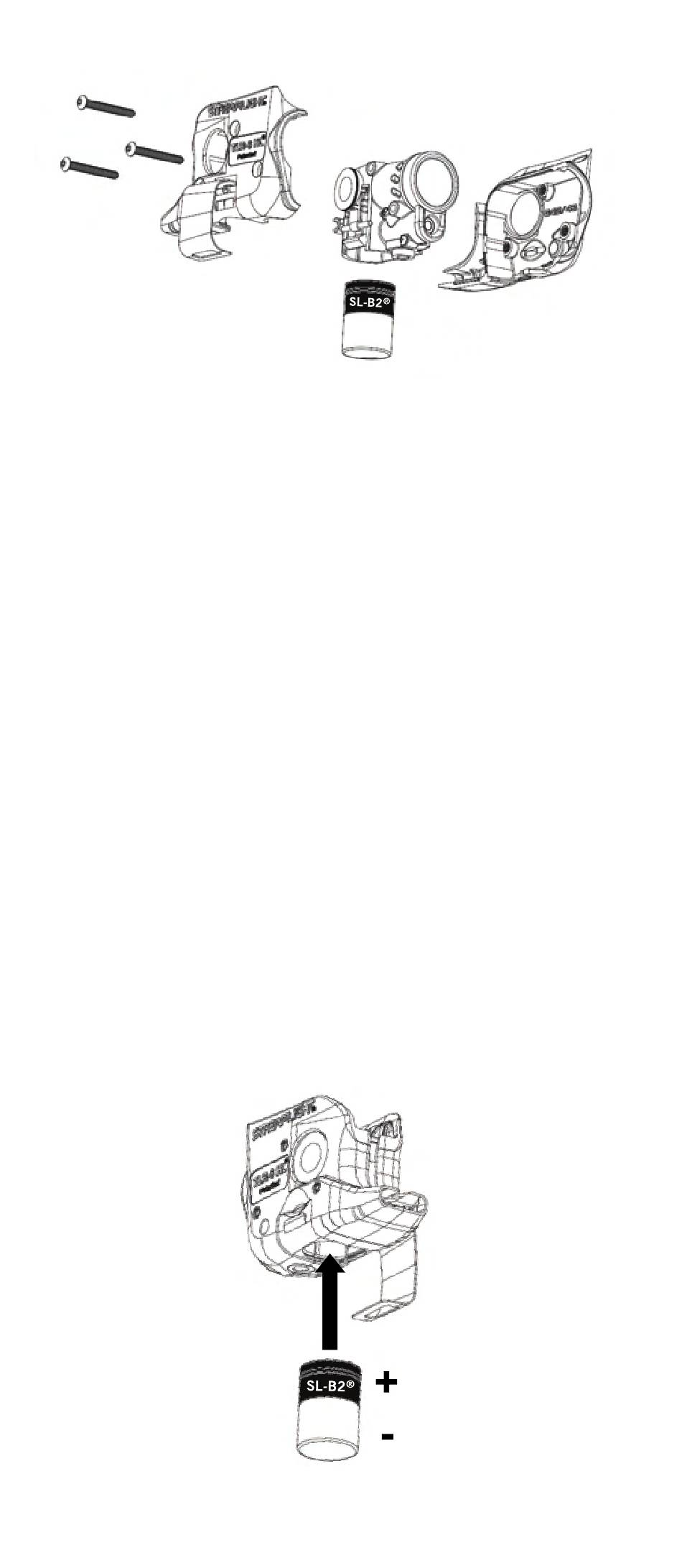

MONTAJE/EXTRACCIÓN DE LA LINTERNA
La TLR-6 HL ha sido diseñada para ser acoplada al protector de gatillo de la pistola.
®
Tornillos de montaje/
ensamblaje
1. Abra la puerta de la pila y extraiga la pila.
2. Utilice la llave hexagonal incluida para aflojar y extraer los tres (3) tornillos de
montaje/ensamblaje.
3. Separe las dos mitades del alojamiento y conserve el módulo.
4. Coloque el lateral del alojamiento (el que no tiene la puerta de la pila) sobre una
superficie de trabajo plana.
5. Coloque el módulo en la superficie moldeada y dirija el LED hacia la abertura delantera.
6. Alinee el protector de gatillo (arma descargada) con la ranura correspondiente
en el alojamiento de la TLR-6 HL
trabajo plana.
7. Coloque el lado correspondiente de la TLR-6 HL
sobre la otra mitad, y mantenga la alineación al unir las dos mitades.
8. Una de forma segura las dos mitades de la TLR-6 HL
de montaje/ensamblaje.
Nota: No apriete en exceso los tornillos.
9. Vuelva a colocar la pila, introduzca primero el extremo positivo y asegure la
puerta de la pila.
INSTALACIÓN/EXTRACCIÓN DE LAS PILAS
Cuando la pila se agota, es posible que el funcionamiento del interruptor sea
intermitente o que no funcione.
La recarga o la sustitución por una pila cargada hará que vuelva a funcionar
normalmente.
1. Suelte y abra la puerta de la pila (puede utilizar un casquillo vacío).
2. Extraiga la pila agotada del cuerpo de la linterna.
3. Inserte una pila SL-B2
TLR-6 HL .
®
4. Cierre la puerta de las pilas y encájela para bloquearla.
Puerta de la pila
®
cargada, extremo positivo primero, en el cuerpo de la
®
Módulo del láser/LED
o módulo LED
Solo pilas SL-B2
y coloque ambos sobre la superficie de
sobre el protector de gatillo y
®
®
junto con los 3 tornillos
®
