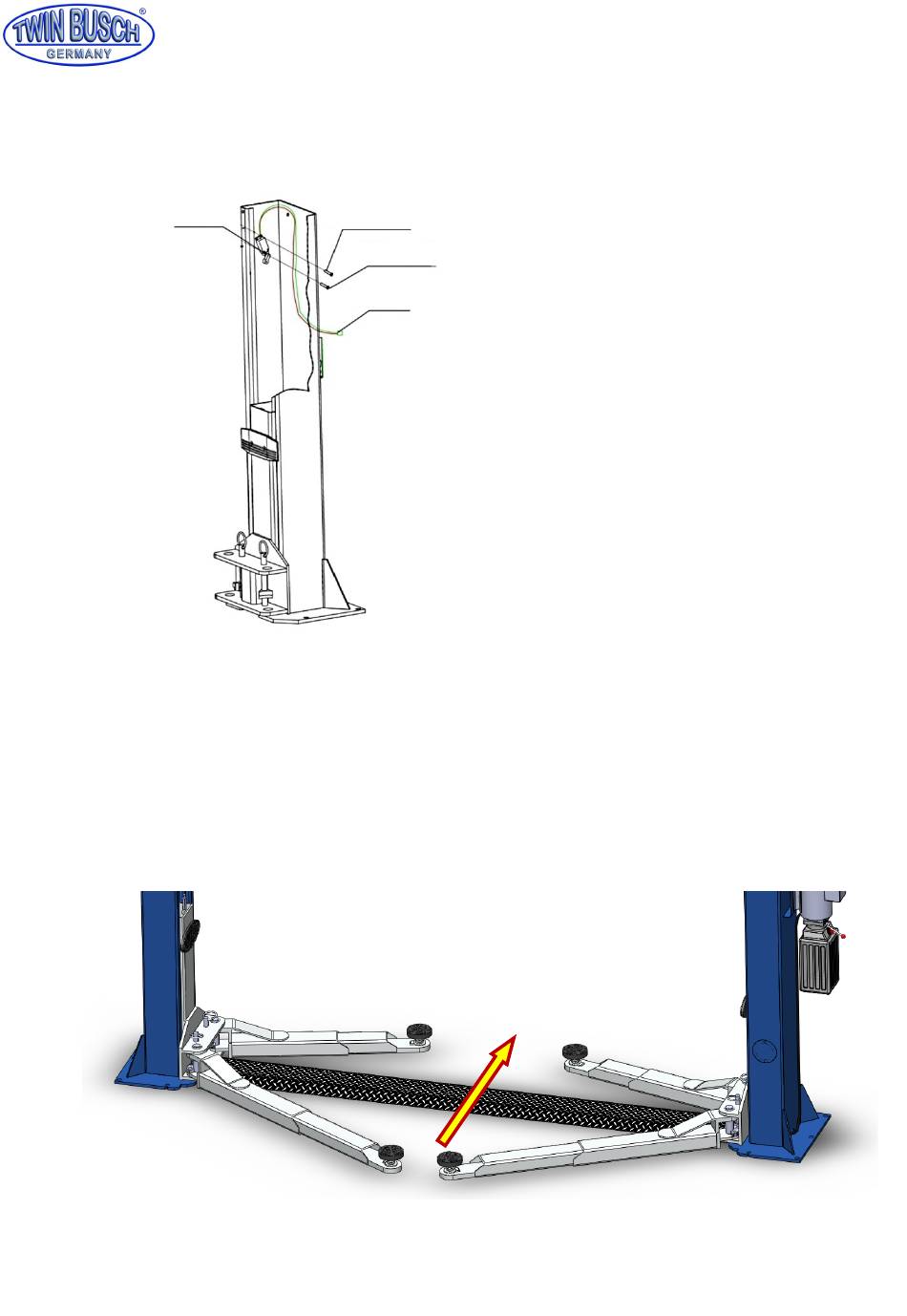

c) Montieren Sie den Endschalter am oberen Ende der Hauptsäule, wie in folgender Abbildung
dargestellt.
Endschalter
10) Montieren Sie die Tragarme
a) Setzen Sie die Tragarme in die Hubschlitten ein, achten Sie auf die Verzahnung der
Verdrehsicherungsblöcke.
b) Setzen Sie die Tragarmbolzen in die dafür vorgesehenen Bohrungen, wie in der folgenden
Abbildung gezeigt.
Lange Tragarme
Druckfehler, Irrtümer und Änderungen vorbehalten.
M4x12 Kreuzschlitzschraube
M4x25 Kreuzschlitzschraube
Anschluss an die Bedieneinheit
Kurze Tragarme
Handbuch 2-Säulenhebebühne TW242M
Fahrtrichtung (Frontmotor)
Seite | 11
