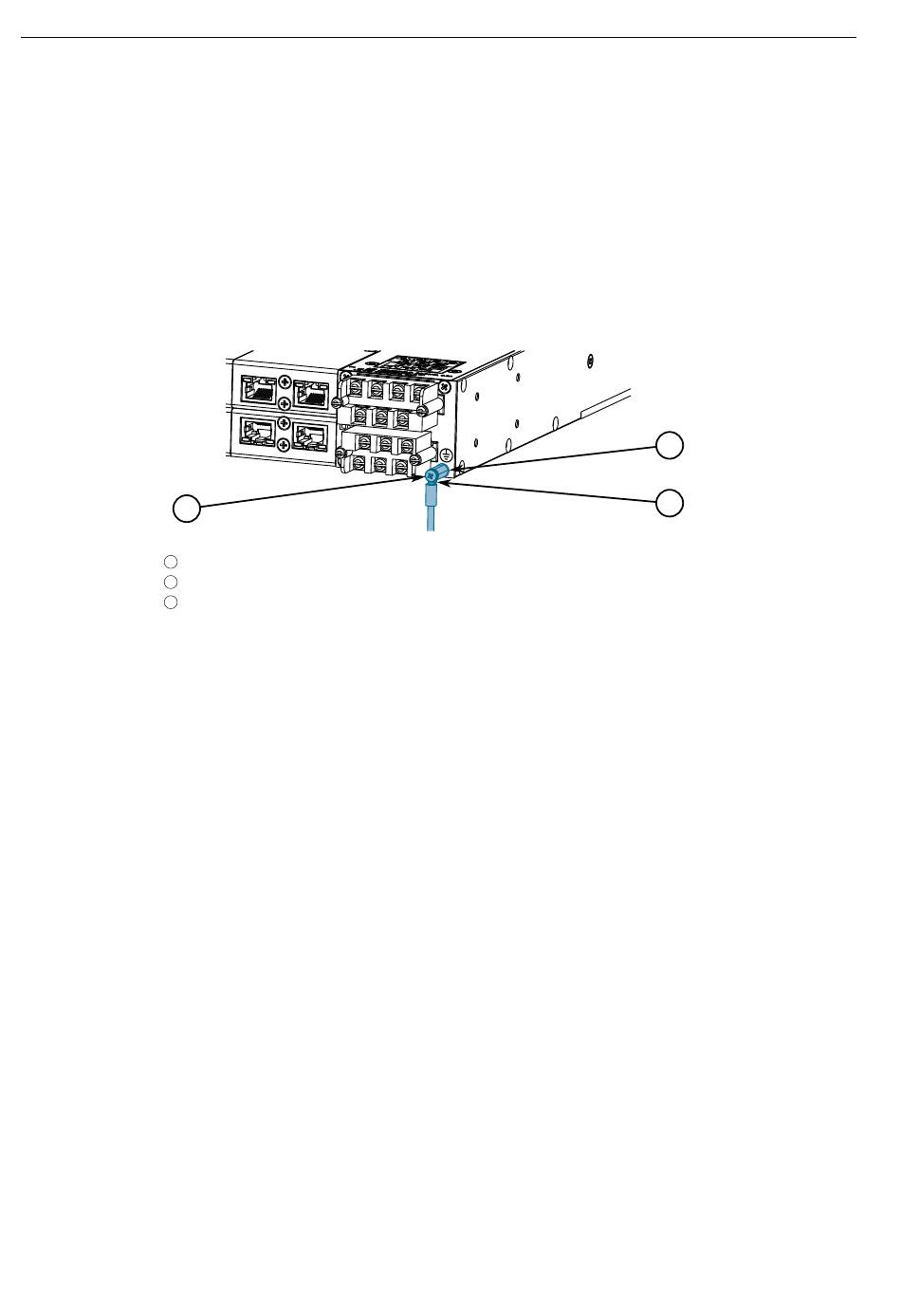

2.5.3 Erden des Geräts
Die Chassis-Erdungsklemme des RUGGEDCOM RSG2488F besitzt eine M3-Schraube.
Es wird empfohlen, die Masseverbindung mit einer M3-Ringzunge abzuschließen und
die Schraube mit einem Drehmoment von 1,7 N·m (15 lbf-in) festzuziehen.
1
1
2
3
Abbildung 2.8
2.5.4 Beispielverdrahtungen
Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung
angeschlossen wird.
RUGGEDCOM RSG2488F
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1351-09
Verbinden Sie die Erdungsklemme an der Stromquelle mit der Erdungsklemme
am Gerät. Weitere Informationen finden Sie in "Erden des Geräts" (Seite 17).
Schraube M3
Abstandhalter
Ringzunge M3
Gehäuse-Erdungsanschluss
