Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen
und das Gerät verwalten.
3.1 Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die
RUGGEDCOM RSG2488F-Konsole und die Webschnittstellen des Geräts
beschrieben. Ausführlichere Informationen finden Sie im "RUGGEDCOM ROS-F
Konfigurationshandbuch" für den RUGGEDCOM RSG2488F.
Serielle Konsolen- und Verwaltungsports
Sie können einen Arbeitsplatz direkt an den seriellen Konsolenport oder
Verwaltungsport anschließen, um auf die Bootzeit-Steuerung und die RUGGEDCOM
RSG2488F-Schnittstellen zuzugreifen. Über den seriellen Konsolenport ist der
Zugriff auf die Konsolenschnittstelle des RUGGEDCOM RSG2488F möglich, während
über den Verwaltungsport der Zugriff auf Konsole und Webschnittstellen des
RUGGEDCOM RSG2488F hergestellt wird.
Der serielle Konsolenport implementiert RS232 DCE (Data Communication
Equipment) auf einem DB9-Steckverbinder. Der Port hat die folgende Pinbelegung:

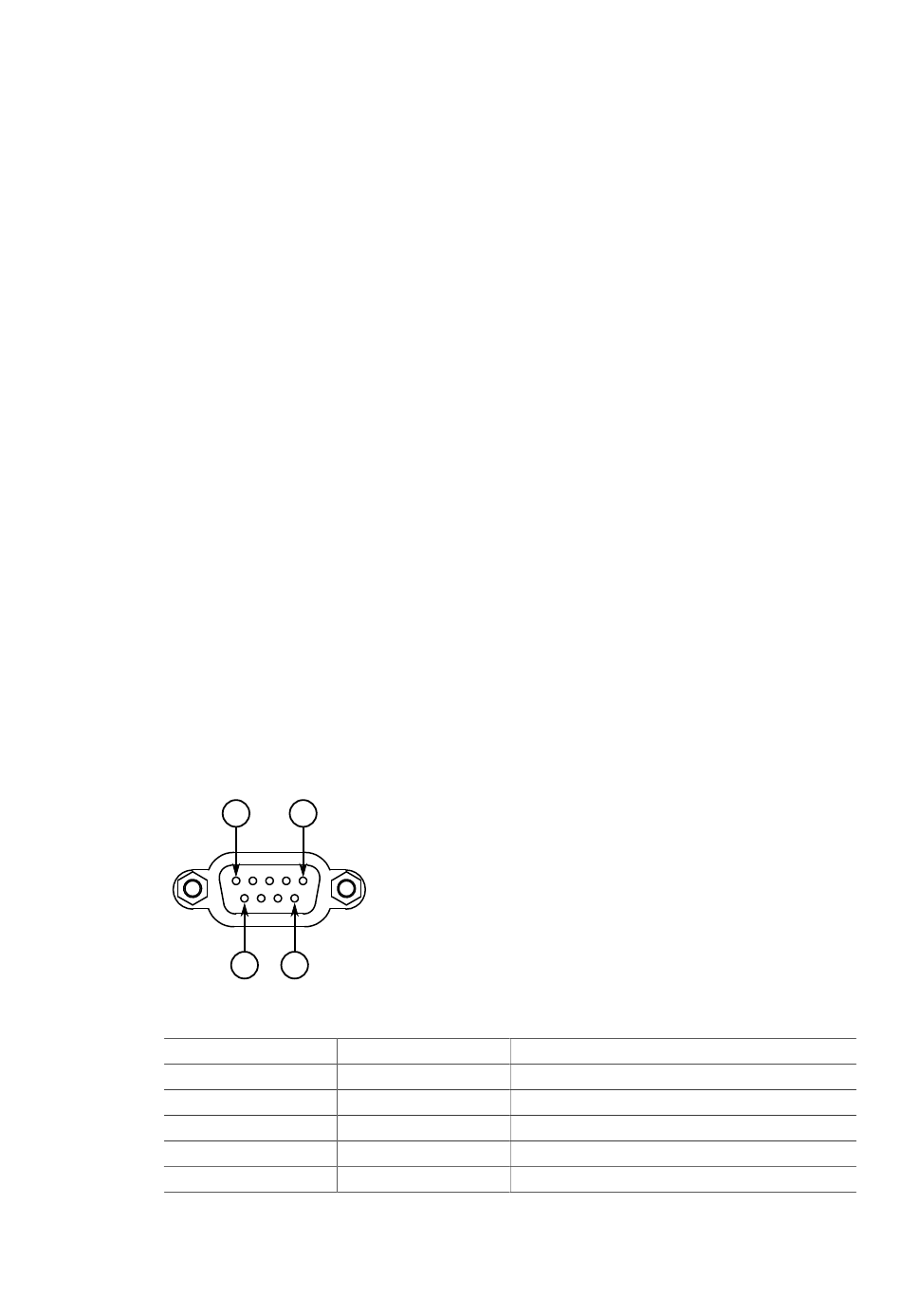

Abbildung 3.1
RUGGEDCOM RSG2488F
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1351-09
5 1
9 6
Serieller DB9-Konsolenport
Pin Bezeichnung
1
2
3
4
5
DCD
RX
TX
DTR
GND
Beschreibung
Datenträgererkennung
Daten empfangen
Daten senden
Datenterminal bereit
Signalmasse
