Gerätemanagement
3.2 Konfigurieren des Geräts
Bei dem Verwaltungsport handelt es sich um einen Ethernet-Port 10/100Base-TX
in Kupfertechnik mit RJ45-Steckverbinder. Der Verwaltungsport hat die folgende
Pinbelegung:
8

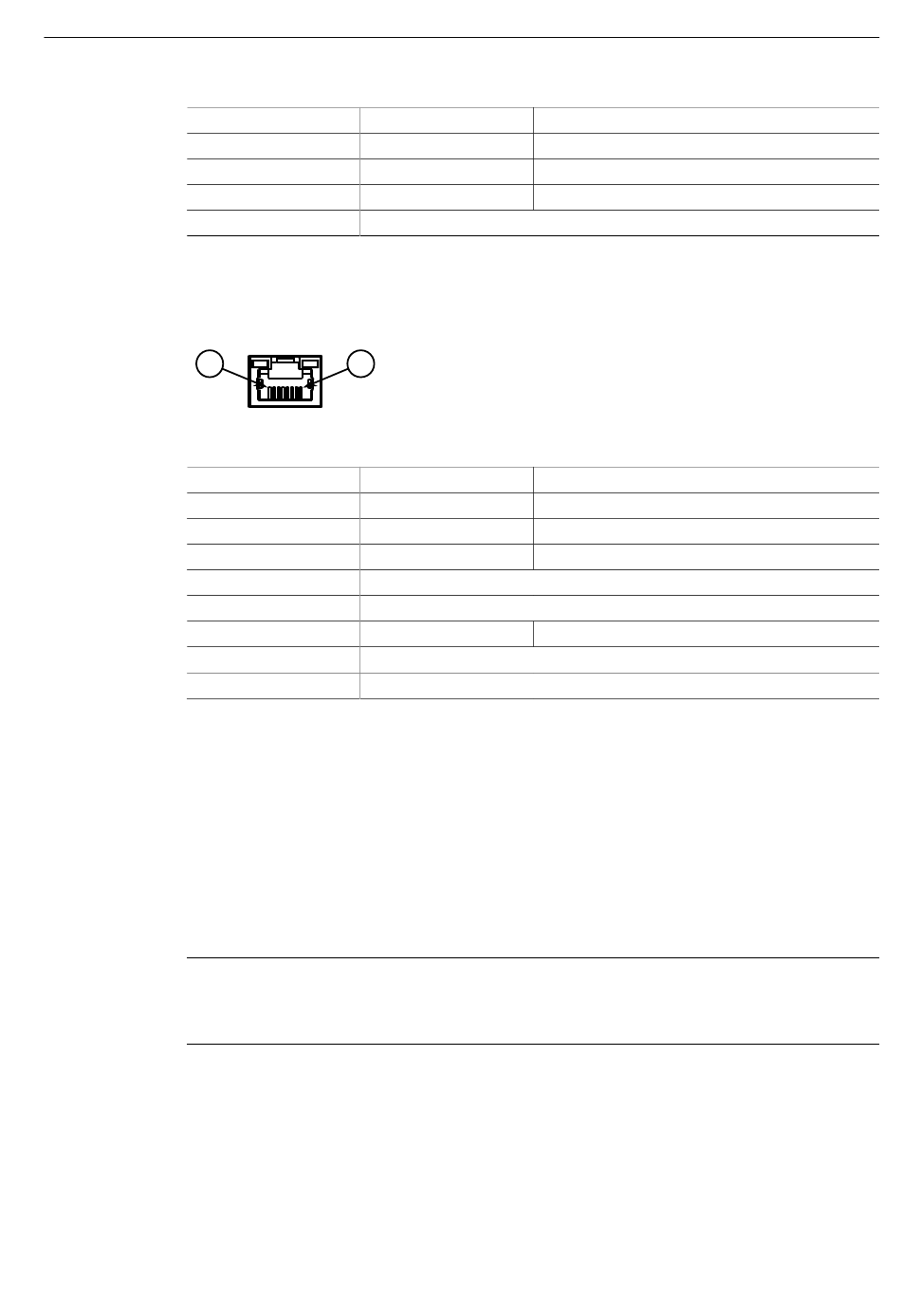

Abbildung 3.2
Kommunikations-Ports
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem
Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole
und die Webschnittstellen des RUGGEDCOM RSG2488F zu. Die werkseitig eingestellte
IP-Adresse für den RUGGEDCOM RSG2488F lautet https://192.168.0.1.
Wenn Sie eine Verbindung zum Management-Port herstellen, verwenden Sie die
Adresse https://10.0.0.1.
Weitere Informationen über verfügbare Ports finden Sie unter "Module" (Seite 25).
Hinweis
Single-Mode-Ports in Glasfasertechnik sind nur für Kabelsteckverbinder des Typs Ultra
Physical Contact (UPC) mit feinstpolierter Kontaktfläche geeignet.
3.2 Konfigurieren des Geräts
Sobald das Gerät installiert und mit dem Netzwerk verbunden ist, muss es
konfiguriert werden. Das gesamte Konfigurationsmanagement geschieht über die
22
Pin Bezeichnung
6
7
8
9
1
Verwaltungsport RJ45
Pin Bezeichnung
1
2
3
4
5
6
7
8
DSR
RTS
CTS
Reserviert (nicht belegen)
TX+
TX-
RX+
Reserviert (nicht belegen)
Reserviert (nicht belegen)
RX-
Reserviert (nicht belegen)
Reserviert (nicht belegen)
Beschreibung
Datensatz bereit
Sendeanforderung
Bereit zum Senden
Beschreibung
Daten senden+
Daten senden-
Daten empfangen+
Daten empfangen-
