Installieren des Geräts
2.4 Anschließen des fehlersicheren Alarmrelais
2.
3.
4.
5.
2.4
Anschließen des fehlersicheren Alarmrelais
Das fehlersichere Alarmrelais kann so konfiguriert werden, dass es sich bei
Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt
(NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet
oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
12
Adapter für den Schalttafeleinbau
2
Abbildung 2.3
Adaptereinheit für den Schalttafeleinbau
Schieben Sie die mitgelieferten Adapter unter den Schraubenkopf und ziehen Sie
die Schrauben an.
Bereiten Sie Befestigungsbohrungen in der Schalttafel vor, in die das Gerät
eingebaut werden soll.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
1
1
Schraube (M3.5 oder #6-32)
1
Adapter für den Schalttafeleinbau
2

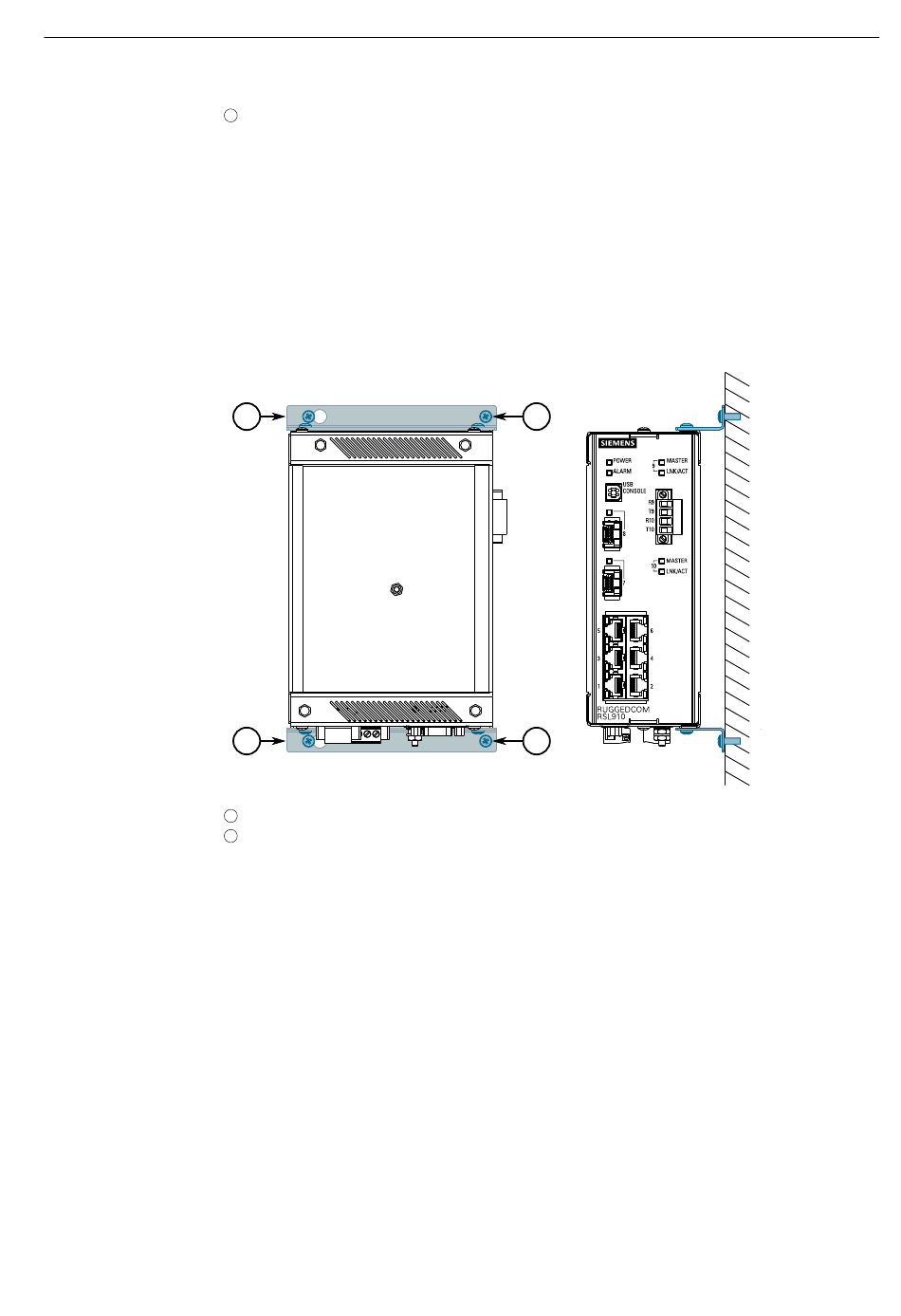

Abbildung 2.4
Schalttafelmontage
Befestigen Sie die Adapter mit Schrauben M3.5 oder #6-32 an der Schalttafel.
2
2
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1305-15
RUGGEDCOM RSL910
