Module
Der RUGGEDCOM RSG2488F ist mit Steckplätzen für bis zu acht im Feld
austauschbare Line-Module ausgestattet, wodurch das Leistungsspektrum des
Geräts erweitert bzw. speziellen Anwendungen angepasst werden kann. Es
stehen zahlreiche Module zur Verfügung, die jeweils mit Kommunikationsports
eines bestimmten Typs ausgestattet sind: Ethernet in Kupfertechnik, Ethernet in
Glasfasertechnik und SFP. Ein PTP-Modul zur genauen Uhrzeitsynchronisation ist
ebenfalls erhältlich.
Module können in jeden beliebigen der verfügbaren Steckplätze im Gerätegehäuse
installiert werden.
Ermitteln Sie mithilfe der RUGGEDCOM RSG2488F-Software, mit welchen Ports das
Gerät ausgestattet ist. Weitere Informationen finden Sie im "RUGGEDCOM ROS-F
Konfigurationshandbuch" für das Gerät.
1
2
3
4
5
6
7
8
9
10

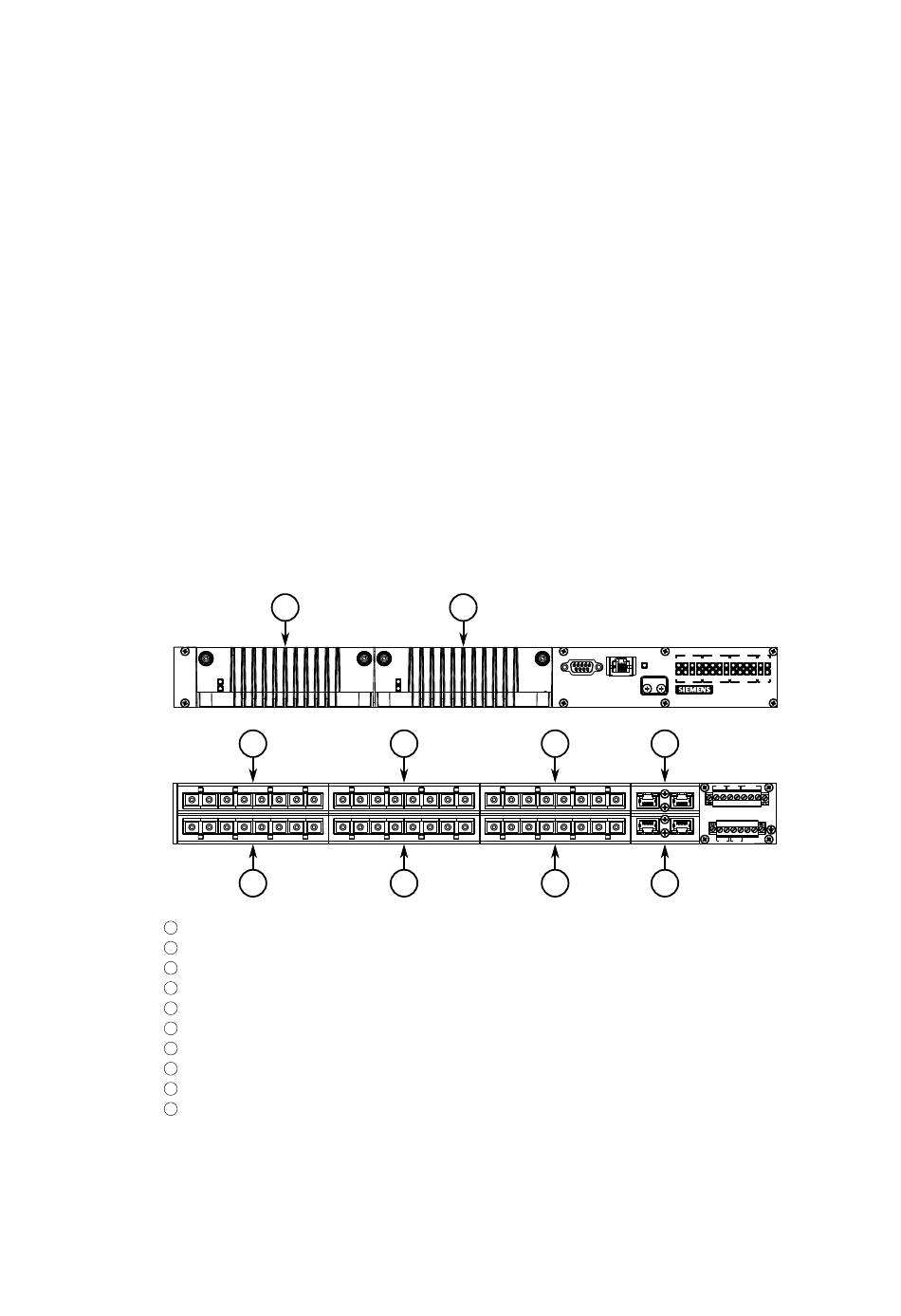

Abbildung 4.1
RUGGEDCOM RSG2488F
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1351-09
1
3
4
Steckplatz für Stromversorgungsmodul (PS1)
Steckplatz für Stromversorgungsmodul (PS2)
Steckplatz für Line-Module (Steckplatz 1)
Steckplatz für Line-Module (Steckplatz 2)
Steckplatz für Line-Module (Steckplatz 3)
Steckplatz für Line-Module (Steckplatz 4)
Steckplatz für Line-Module (Steckplatz 5)
Steckplatz für Line-Module (Steckplatz 6)
Steckplatz für Line-Module (Steckplatz 7)
Steckplatz für Line-Module (Steckplatz 8)
Verfügbare Chassis-Steckplätze
2
5 7
6 8
4
9
10
