Installieren des Geräts
2.3.2 Montage des Geräts auf Hutschiene
Gehen Sie zur Montage des Geräts in einem 19-Zoll-Standardbaugruppenträger wie
folgt vor:
1.
2.
3.
2.3.2 Montage des Geräts auf Hutschiene
Der RUGGEDCOM RSG2488F kann mit Hutschienenadaptern bestellt werden, die auf
jeder Seite des Gehäuses vorinstalliert sind. Mit Hilfe des Adapters kann das Gerät
auf eine DIN-Schiene (35 mm oder 0.6 in) nach IEC/EN 60715 oder TS35 geschoben
werden.
Montage des Geräts
Gehen Sie wie folgt vor, um das Gerät auf einer Hutschiene zu montieren:
1.
10
Vergewissern Sie sich, dass die vorderen und hinteren Baugruppenträgeradapter
auf der richtigen Seite des Gehäuses installiert sind.
Hinweis
Das Gehäuse besitzt mehrere Montagebohrungen, so dass die
Baugruppenträgeradapter in bis zu 25 mm (1 in) Abstand von der Vorderseite
des Geräts installiert werden können.
1
3
Rückseite
1
Vorderseite
2
Baugruppenträgeradapter
3

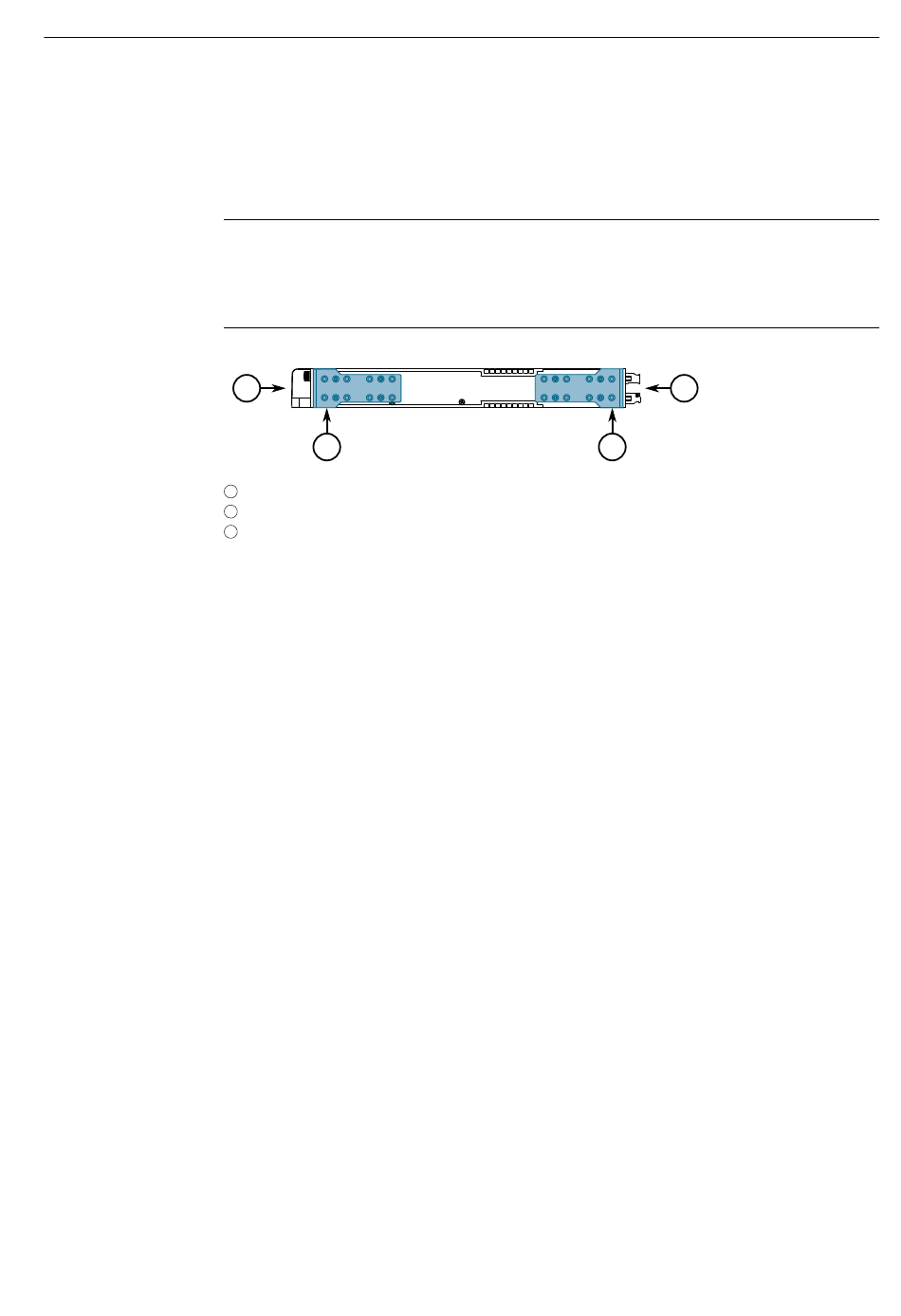

Abbildung 2.1 Adapter für die Montage im Baugruppenträger
Schieben Sie das Gerät in den Baugruppenträger. Wenn die Module und Ports
von vorn zugänglich sein sollen, schieben Sie die Stromversorgungsseite des
Geräts zuerst ein. Kehren Sie die Einbaurichtung um, wenn Stromversorgungen,
Verwaltungsports und LEDs von vorn zugänglich sein sollen.
Fixieren Sie die Adapter mit den mitgelieferten Befestigungen am
Baugruppenträger.
Hängen Sie die oberen Haken der Adapter auf der Hutschiene ein.
2
3
RUGGEDCOM RSG2488F
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1351-09
