6. ANSCHLÜSSE HERSTELLEN
6.1 Anschluss ans Netz
1
Schließen Sie das Gerät über das Netzkabel ans Netz an (230 V AC, 50 Hz ~). Die Belegung der
Anschlussleitungen ist wie folgt:
Leitung
Braun
Blau
Gelb/Grün
Hinweis: Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das
örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm
Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät
darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100
entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
2
Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose.
3
Schließen Sie die Lichtanlage nicht über einen Dimmer an die Netzspannung an. Für besseren
Bedienkomfort schließen Sie die Lichtanlage an eine schaltbare Steckdose an.
6.2 Stromversorgung von weiteren Geräten
Über die vier Kaltgerätebuchsen POWER OUTPUT können weitere Geräte mit Strom versorgt werden.
Passende Netzkabel mit Kaltgerätestecker und Kaltgerätekupplung sind optional erhältlich.
6.3 Anschluss an einen DMX512-Controller
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und
-Kupplungen. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapter-
kabel verwendet werden.

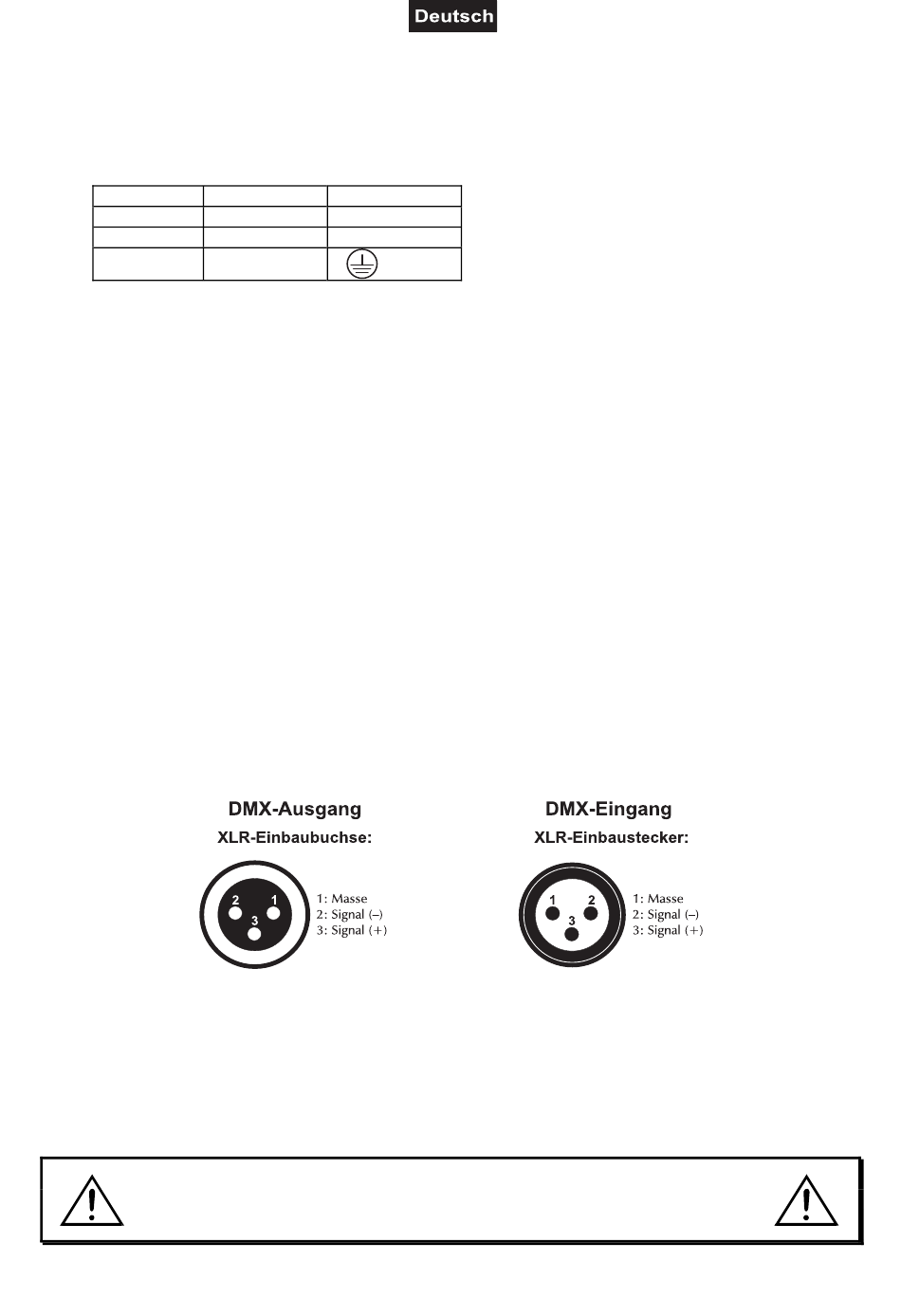

Belegung der XLR-Verbindung:
1
Verbinden den DMX-Ausgang Ihres DMX-Controllers mit dem DMX-Eingang des Lichtsets.
2
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten
Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle
Geräte angeschlossen sind.
3
Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein 120-
und in den DMX-Ausgang am letzten Gerät gesteckt.
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Pin
International
Außenleiter
L
Neutralleiter
N
Schutzleiter
-Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
