NON-STOP (Vollautomatic)
BLATTFEDER (mechanisch):
Die vollautomatische, mechanische NON-STOP-Steinsicherung funktioniert wie folgt:
Trifft der Pflugkörper auf ein Hindernis (Stein), so dreht sich das Grindelelement über die Gelenkkugel
nach oben. Dabei wird über die Zugstange und die Winkelhebel die Feder zusammengedrückt. Ist das
Hindernis überfahren, geht das Grindelelement wieder in seine ursprüngliche Lage zurück. Der ganze
Vorgang erfolgt, ohne dass der Schlepper angehalten werden muss (NON-Stop).
HYDRAULIKZYLINDER mit integriertem Kompaktspeicher
Die vollautomatische hydraulische NON-STOP-Steinsicherung (Kompaktspeicher oder Zentralverstellung)
funktioniert im Prinzip gleich wie die mechanische Steinsicherung nur mit dem Unterschied, dass anstelle der
Blattfedern ein Hydraulikzylinder mit angeschlossenem Hydrospeicher verwendet wird.
Unterschied Kompaktspeicher zu Zentralverstellung:
• beim Kompaktspeicher
mittels Druckregulierschlauch eingestellt werden! Speicher ist am Zylinder integriert!
• Bei der Zentralverstellung sind die einzelnen Kompaktspeicherzylinder mit einer Verrohrung ölseitig
verbunden
alle Elemente gleiche Auslösekraft.
(Mittels
Sperrventil:
Zentralverrohrung getrennt werden).
Die Auslösekraft kann während der Arbeit dirket vom Schlepper aus mit der Regelhydraulik verstellt
werden.
Während der Arbeit ist der Aufenthalt in der Nähe des Grindelelementes bzw.
Hydraulikspeicher VERBOTEN! (System steht unter hohem Druck).
!
SICHERHEITSHINWEIS:
Bei (De-) Montagearbeiten an der hydraulischen Steinsicherung (Zylinder, Speicher,
!
Schlauchleitungen,
Druckregulierschlauch ganz abgesenkt werden (System steht unter hohem Druck) ⇒
UNFALLGEFAHR!
Vor
dem Absenken
!
entsprechend abgestützt werden ⇒ ansonsten Gefahr des Umstürzens!
!
Während der Arbeit ist der Aufenthalt in der Nähe des
Grindelelementes und der Aufenthalt auf der Federseite des
Pfluges (furchenseitig) VERBOTEN!

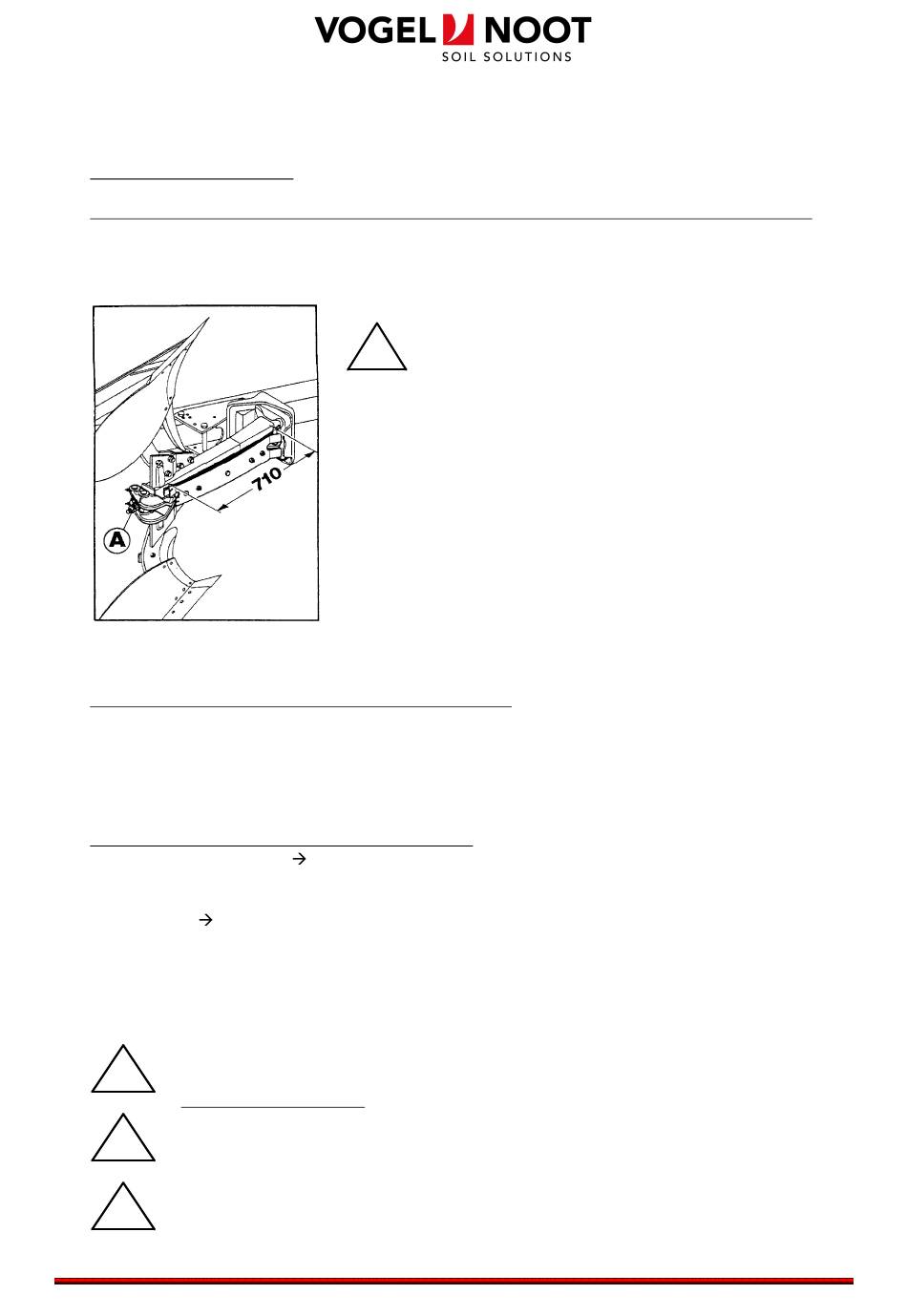

Zum Ausbau des Grindelelementes bzw. der Blattfeder muss die
Mutter (A) auf der Zugstange gelöst bzw. beim Einbau so
angezogen werden, dass das Maß 710 mm (Einspannlänge der
Feder vorgespannt) erreicht wird (Bolzen-Mitte).
Die 710 mm dürfen nicht unterschritten werden!
Auslösekräfte können bei einzelnen Elementen unabhängig voneinander
an
jedem
Kompaktspeicher
Verrohrung
etc.)
des Systemdrucks muss der Pflug angekoppelt oder
22
kann
jeder
Zylinder
muss
vorher
der
einzeln
von
der
Systemdruck
mittels
