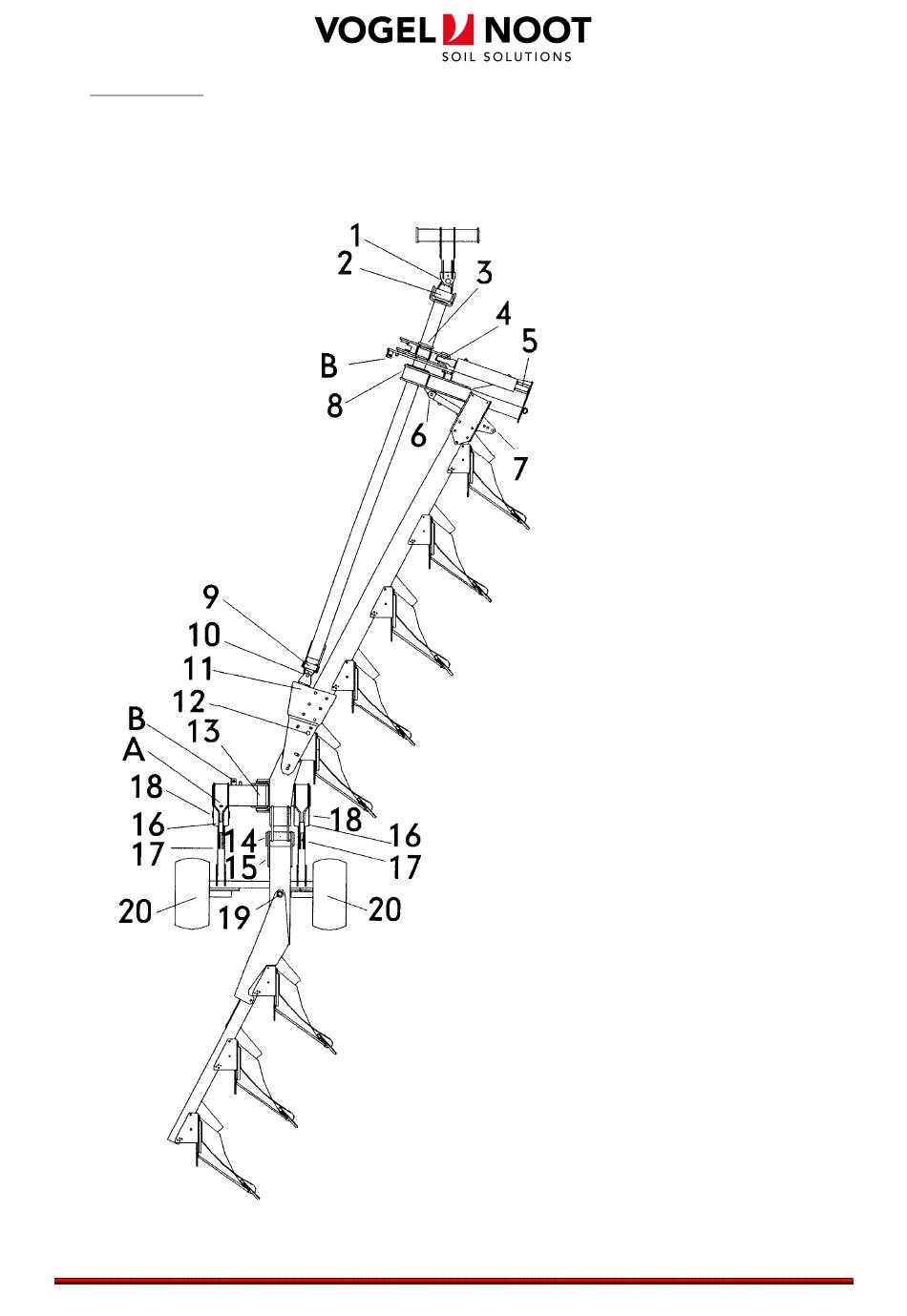

SCHMIERPLAN
• Die Spindeln und Gleitflächen A + B sind regelmäßig einzufetten
• Die Schmierstellen 1 - 20 sind mit der Fettpresse regelmäßig alle 10 Betriebsstunden abzuschmieren.
1. Kreuzgelenk vorne vertikal
2. Kreuzgelenk vorne horizontal
3. Klapphebelbolzen
4. Wendezylinder stangenseitig
5. Wendezylinder bodenseitig
bodenseitig
stangenseitig
8. Wendekörper
9. Kreuzgelenk hinten horizontal
10. Kreuzgelenk hinten vertikal
11. Drehlager Zugdeichsel
12. Lagerstelle Grindelträger
13. Schwenklager
14. Knickelement
15. Gleichgangzylinder Knickelement
16. Aushubzylinder oben
17. Aushubzylinder unten
18. Radgabellagerung
19. Drehpunkt Rahmenendstück
20. Radlagerung, Bremshebel
A) Tiefenverstellspindel
B) Sturzeinstellspindel
9
6. Spuranpassungszylinder
7. Spuranpassungszylinder
