TIEFENVERSTELLUNG BEIM PENDELSTÜTZRAD:
Die Tiefenverstellung erfolgt mittels Einstellschraube E für beide Seiten jeweils getrennt.
Größere Arbeitstiefe: Hineindrehen der Einstellschraube E
Kleinere Arbeitstiefe: Herausdrehen der Einstellschraube E
!
Die Einstellschraube E in horizontale Lage bringen und unbedingt mit Kontermutter K absichern!

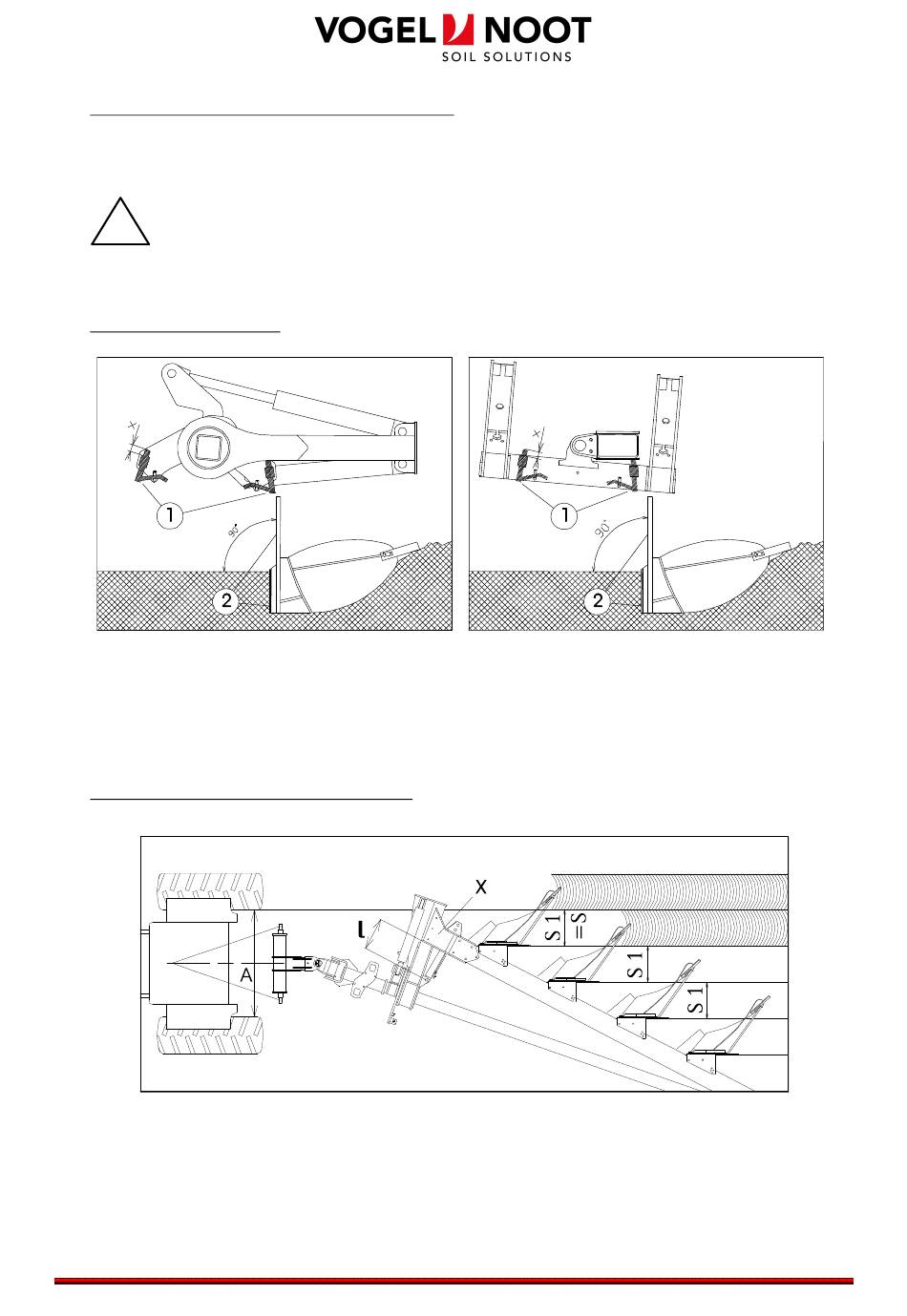

STURZEINSTELLUNG
Der Sturz ist mittels Verstellspindeln (Pos. 1) links und rechts getrennt so einzustellen, dass die Anlagen
bzw. Grindeln (Pos. 2) im rechten Winkel zum Boden stehen. Um die Verstellspindeln verdrehen zu
können, muss man den Wendezylinder kurz mit Druck beaufschlagen.
EXAKTE SPURWEITENANPASSUNG
Entsprechend der Ackertiefe und der Sturzeinstellung ist über die Schlittenführung X mittels
Verstellzylinder die Schnittbreite des 1. Körpers S
so zu korrigieren, dass diese der jeweiligen
1
Schnittbreite des hinteren Körpers S entspricht.
Bei jeder Einstellkorrektur treten Rückwirkungen auf andere Einstellgrößen auf und erfordern deren
Korrektur.
16
