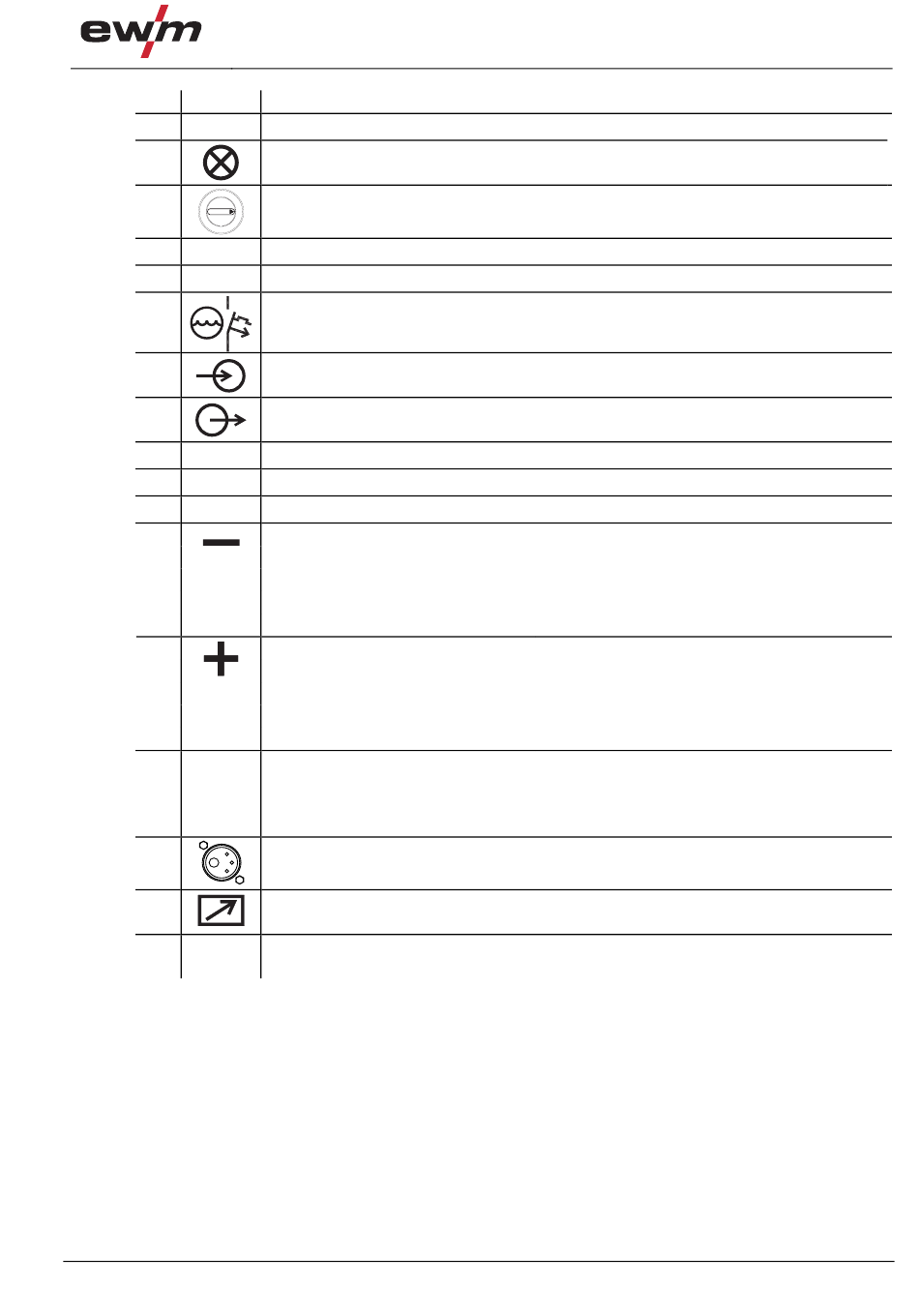

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Kranöse
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät.
Hauptschalter, Gerät Ein/Aus
Transportgriff
Eintrittsöffnung Kühlluft
Taster Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Transportrollen, Lenkrollen
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
•
MIG/MAG-Fülldrahtschweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
•
MIG/MAG-Fülldrahtschweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Zentralanschluss / Brenner, ermöglicht Polaritätswahl.
•
MIG/MAG: Anschlussbuchse Schweißstrom „+"
•
Selbstschützender Fülldraht / WIG: Anschlussbuchse Schweißstrom „-"
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Fernsteller
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Werkstückanschluss
Schweißstrom zum Zentralanschluss / Brenner
Schweißstromanschluss für Schweißbrenner
Werkstück bzw. Elektrodenhalteranschluss
Schweißstrom zum Zentralanschluss / Brenner
Werkstückanschluss
Werkstückanschluss
Werkstück- bzw. Elektrodenhalteranschluss
Frontansicht
