5.9
WIG-Schweißen
5.9.1
Anschluss Schweißbrenner und Werkstückleitung
Pos. Symbol
1
2
3
4
5
6
7
8
9
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
Schweißstromkabel, Polaritätswahl in die Anschlussbuchse Schweißstrom - stecken und verriegeln.
Falls zutreffend:
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
099-005231-EW500
10.05.2012
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Werkstück
Anschlussbuchse, Schweißstrom „+"
WIG-Schweißen:
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Zentralanschluss / Brenner, ermöglicht Polaritätswahl.
WIG:
Anschlussbuchse Schweißstrom „-"
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Aufbau und Funktion

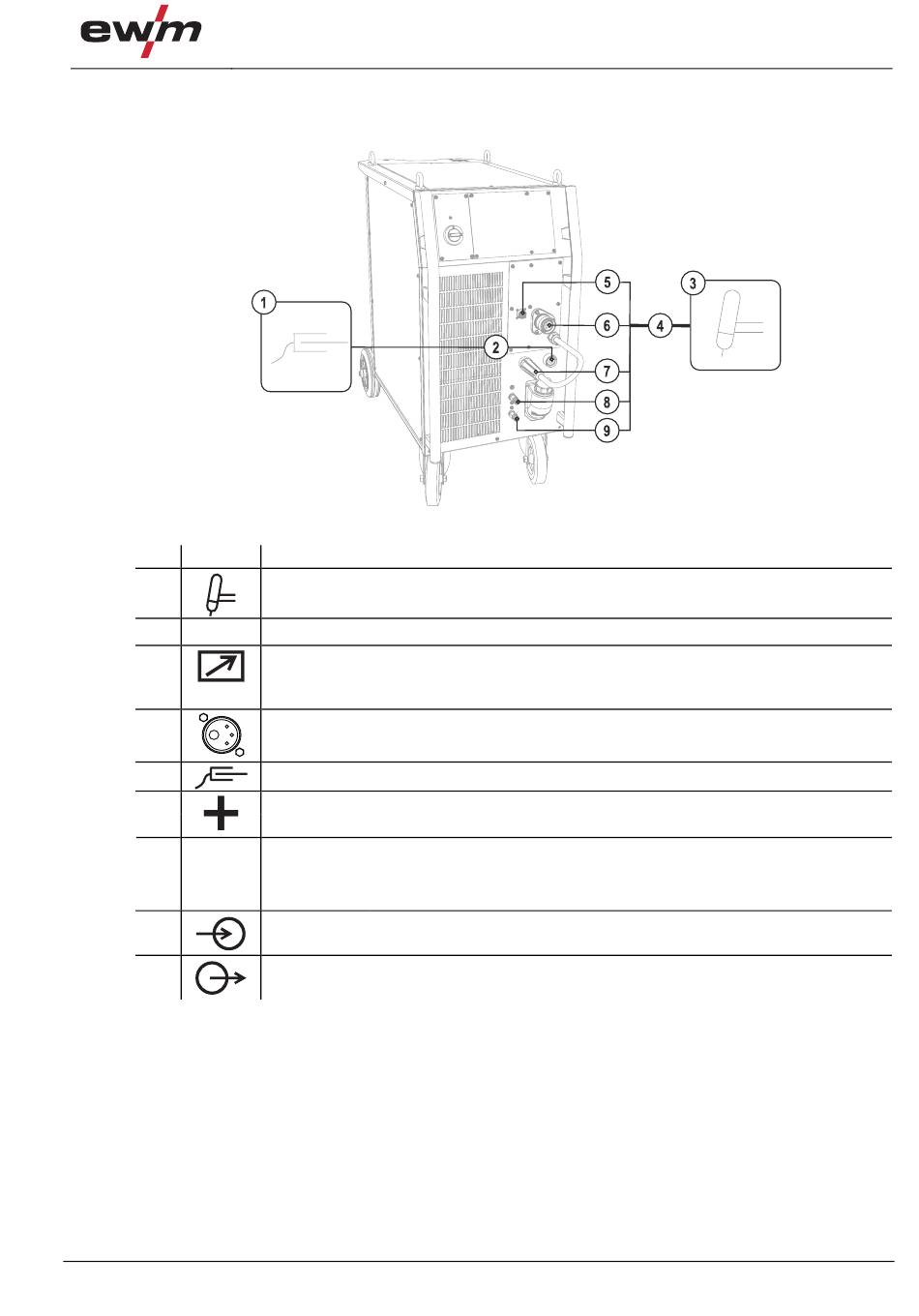

Abbildung 5-40
Werkstückanschluss
WIG-Schweißen
73
