5.8.7

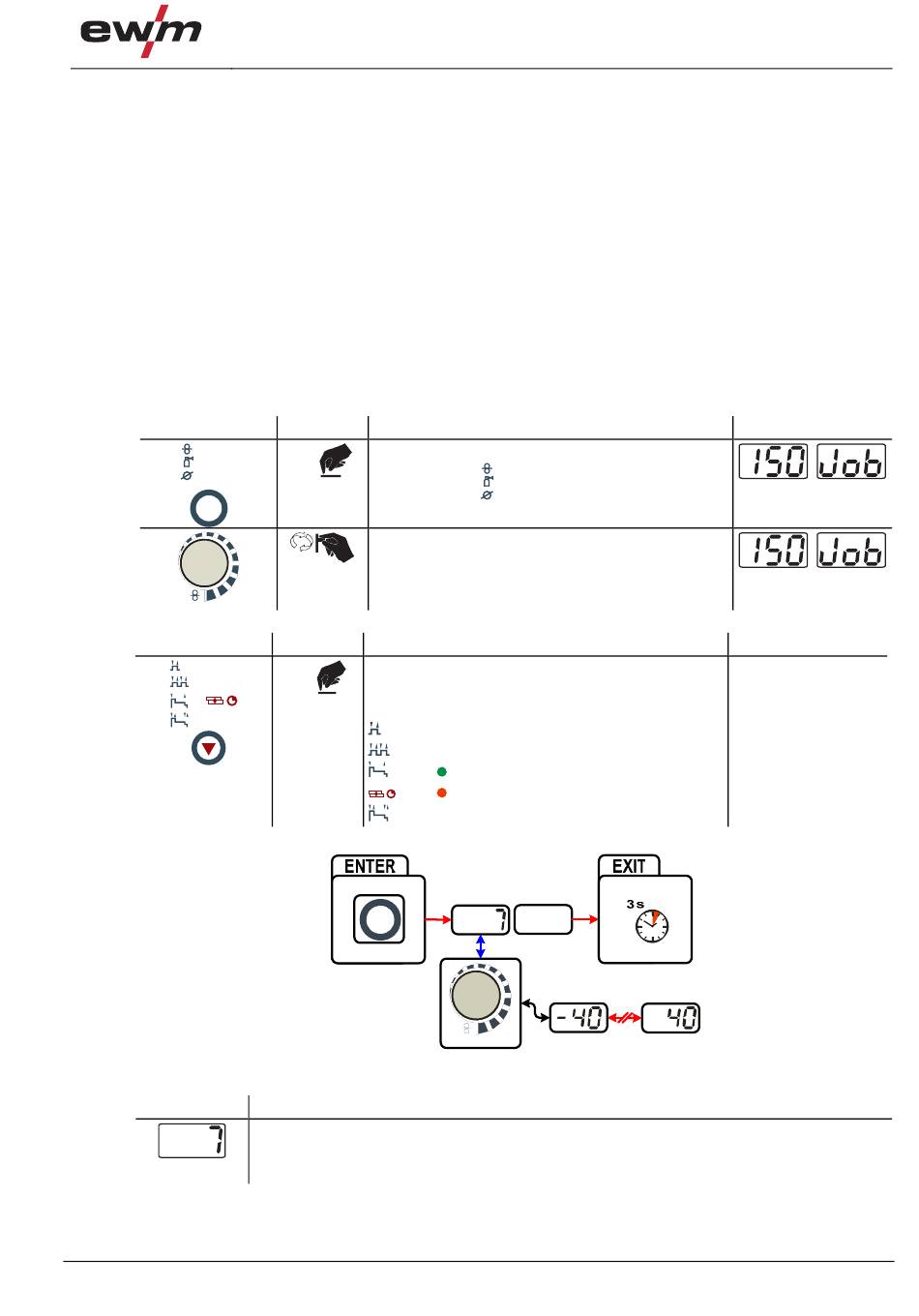

MIG/MAG-Schweißaufgabendefinition
Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus.
•
eine Vielzahl von JOBs (Schweißaufgaben, bestehend aus Schweißverfahren, Materialart,
Drahtdurchmesser und Schutzgasart) sind bereits vordefiniert (siehe JOB-List im Anhang).
•
Einfache JOB-Anwahl aus einer Liste vordefinierter JOBs (Aufkleber am Gerät).
•
Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt
(Einknopfbedienung über Drehgeber Drahtgeschwindigkeit) vom System errechnet.
•
Weitere Parameter können bei Bedarf im Konfigurationsmenü der Steuerung oder auch mit der
Schweißparameter-Software PC300.NET angepasst werden.
5.8.8
Schweißaufgabenanwahl
5.8.8.1
Grundschweißparameter
•
JOB (Schweißaufgabe) anhand der JOB-List auswählen.
Der Aufkleber „JOB-List" befindet sich bei dekompakten Schweißsystemen innen an der Abdeckung
des Drahtvorschubgerätes, bei Kompakten innen an der rechten Abdeckung der Stromquelle.
Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt.
Bedienelement
Material
Gas
Wire
JOB-
LIST
m/min
5.8.8.2
Betriebsart
Bedienelement
5.8.8.3
Drosselwirkung / Dynamik
Anzeige
099-005231-EW500
10.05.2012
Aktion
Ergebnis
Anwahl JOB-List
1 x
(Signalleuchte
JOB-Nummer einstellen.
3 s warten, bis die Einstellung übernommen wird.
Aktion
Ergebnis
Anwahl Betriebsart
n x
Die Signalleuchte zeigt die gewählte Betriebsart
an.
DY N
Einstellung / Anwahl
Einstellung Dynamik
40: Lichtbogen härter und schmaler.
-40: Lichtbogen weicher und breiter.
Material
leuchtet)
Gas
Wire
2-Takt-Betrieb
4-Takt-Betrieb
Grün 2-Takt-Spezialbetrieb
Rot
Betriebsart Punkten
4-Takt-Spezialbetrieb
m /m in
Abbildung 5-10
Aufbau und Funktion
MIG/MAG-Schweißen
Anzeige
Anzeige
keine Änderung
41
