IC-HH20-V1
Installation
5.
Drücken Sie das Handheld behutsam nach unten, bis die Arretiervorrichtung des
Handhelds am Handgriff einrastet.
6.
Verbinden Sie das Schnittstellenkabel mit der Kabelanschlussbuchse an der Unterseite
des Handgriffs.
Das Handheld ist betriebsbereit.
Handgriff mit integriertem Akku anbringen
Für dieses Handheld ist optional ein Handgriff mit integriertem Akku erhältlich. Um den
Handgriff am Handheld anzubringen, gehen Sie wie folgt vor:
1.
Entfernen Sie ggf. den Akku aus dem Batteriefach des Handhelds.
2.
Schieben Sie die Kunststofflasche des Akkus in die dafür vorgesehene Einbuchtung am
Handheld.
3.
Drücken Sie das Handheld behutsam nach unten, bis die Arretiervorrichtung des
Handhelds am Handgriff einrastet.
Das Handheld ist auf dem Handgriff montiert.

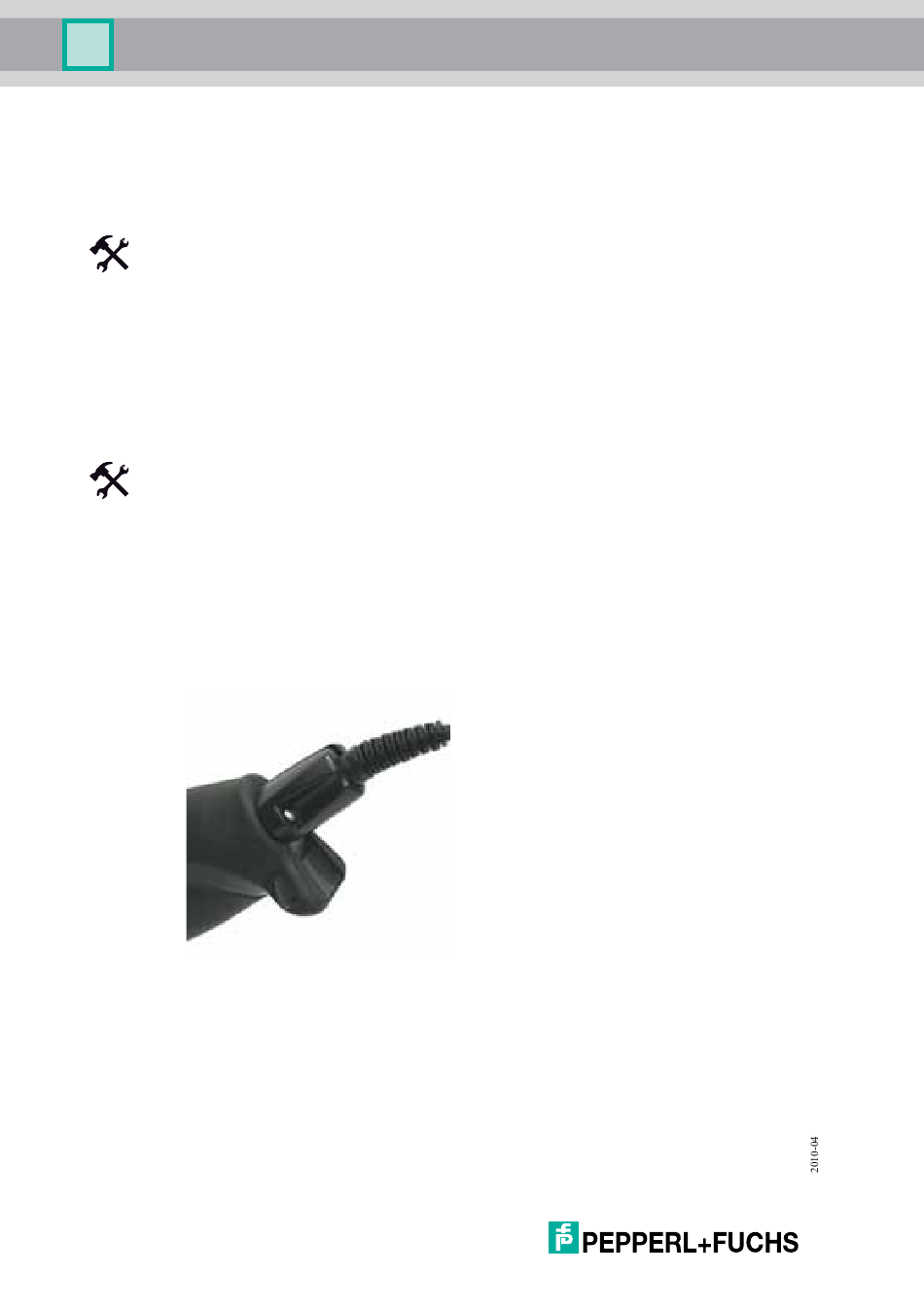

Schnittstellenkabel gegen versehentliches Herausziehen sichern
Um das Schnittstellenkabel gegen versehentliches Herausziehen zu sichern, haben Sie die
Möglichkeit, eine Schutzkappe anzubringen. Gehen Sie dazu wie folgt vor:
1.
Befestigen Sie das Schnittstellenkabel an der Kabelanschlussbuchse des Handgriffs.
2.
Führen Sie das Kabel in den Schlitz der Schutzkappe ein und schieben Sie die
Schutzkappe in Richtung der Kabelanschlussbuchse.
3.
Achten Sie darauf, die Schutzkappe in der richtigen Position über das Schnittstellenkabel
zu schieben.
4.
Verschrauben Sie die Schutzkappe mit dem Handgriff mithilfe der mitgelieferten
Schrauben.
Das Schnittstellenkabel ist gegen versehentliches Herausziehen gesichert.
20
