Produktbeschreibung
Aufbau Standarmatur

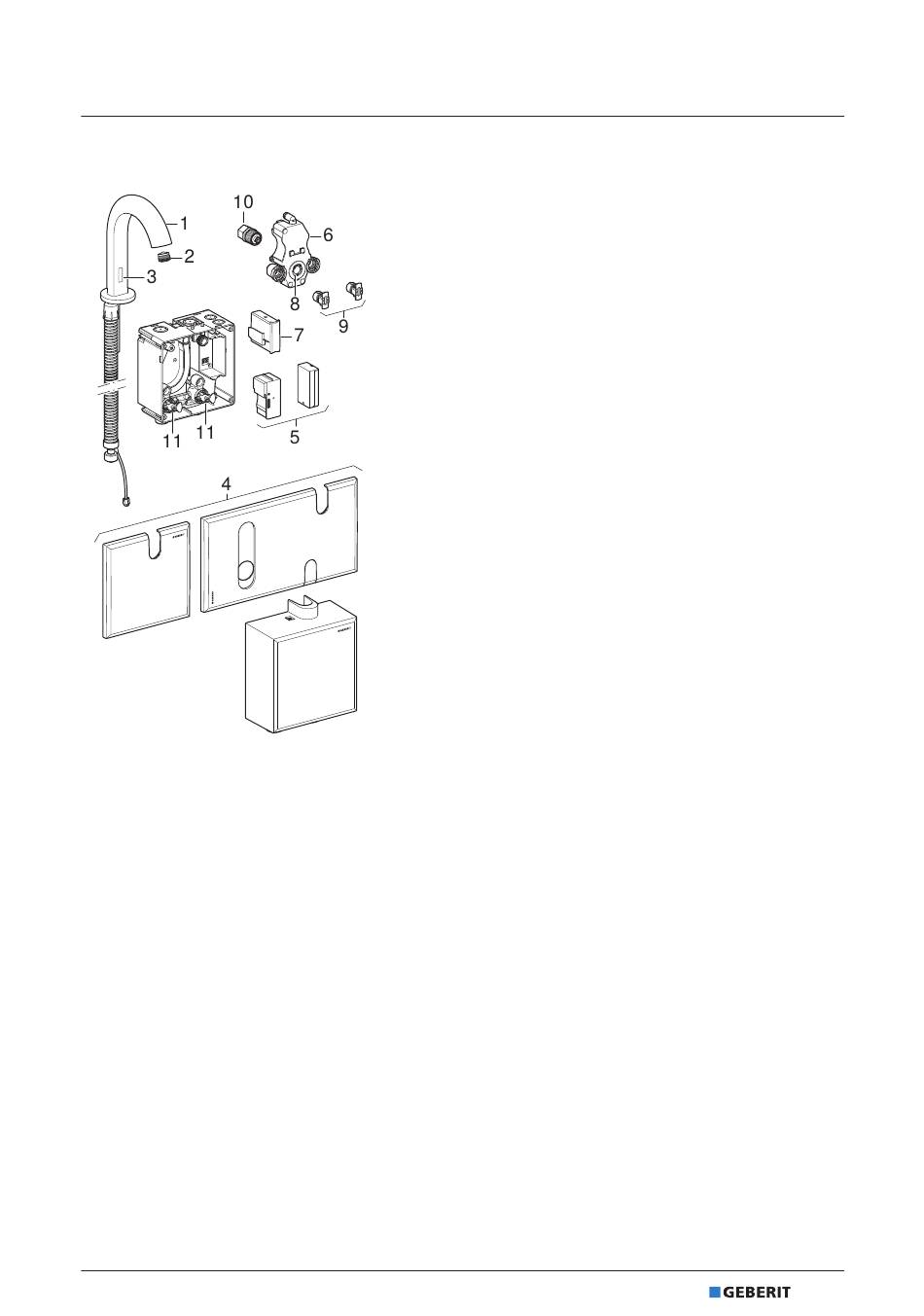

Abbildung 1: Geberit Waschtischarmaturen Piave und Brenta, Standmontage
1 Armaturenkörper mit Schutzschlauch
2 Strahlregler
3 Infrarotsensor
4 Abdeckplatte oder Haube
5 Stromversorgung (Netzteil oder Batteriebox)
6 Funktionseinheit
7 Steuerelektronik
8 Mischer
9 Korbfilter
10 Magnetventil
11 Absperreinheiten
