Installieren, hydraulisch
Schlauchleitungen installieren
1.
Die Schlauchenden gerade ablängen.
2.
Die Überwurfmutter (20) und den
Klemmring (21) über den Schlauch (24)
ziehen - siehe
installieren" auf Seite 17 .
3.
Das Schlauchende (24) bis zum
Anschlag über die Tülle (4) schieben,
falls nötig weiten.
Darauf achten, dass der O-Ring
bzw. die Flachdichtung (23) richtig
im sitzt.
Gebrauchte PTFE-Dichtungen
dürfen nicht nochmals verwendet
werden. Eine so abgedichtete
Installation wird nicht dicht.
Denn beim Verpressen werden
diese Dichtungen dauerhaft ver‐
formt.
4.
Den Schlauch (24) mit der Tülle (22) auf
das Ventil aufsetzen.
5.
Den Schlauchanschluss klemmen: Die
Überwurfmutter (20) festziehen und
gleichzeitig den Schlauch (24)
anpressen.
6.
Den Schlauchanschluss nachziehen:
Kurz an der Schlauchleitung (24)
ziehen, die am Dosierkopf befestigt ist
und anschließend die Überwurfmutter
(20) nochmals festziehen.
18
Ä „Schlauchleitungen
20
A
21
22
23
P_ALP_0009_SW

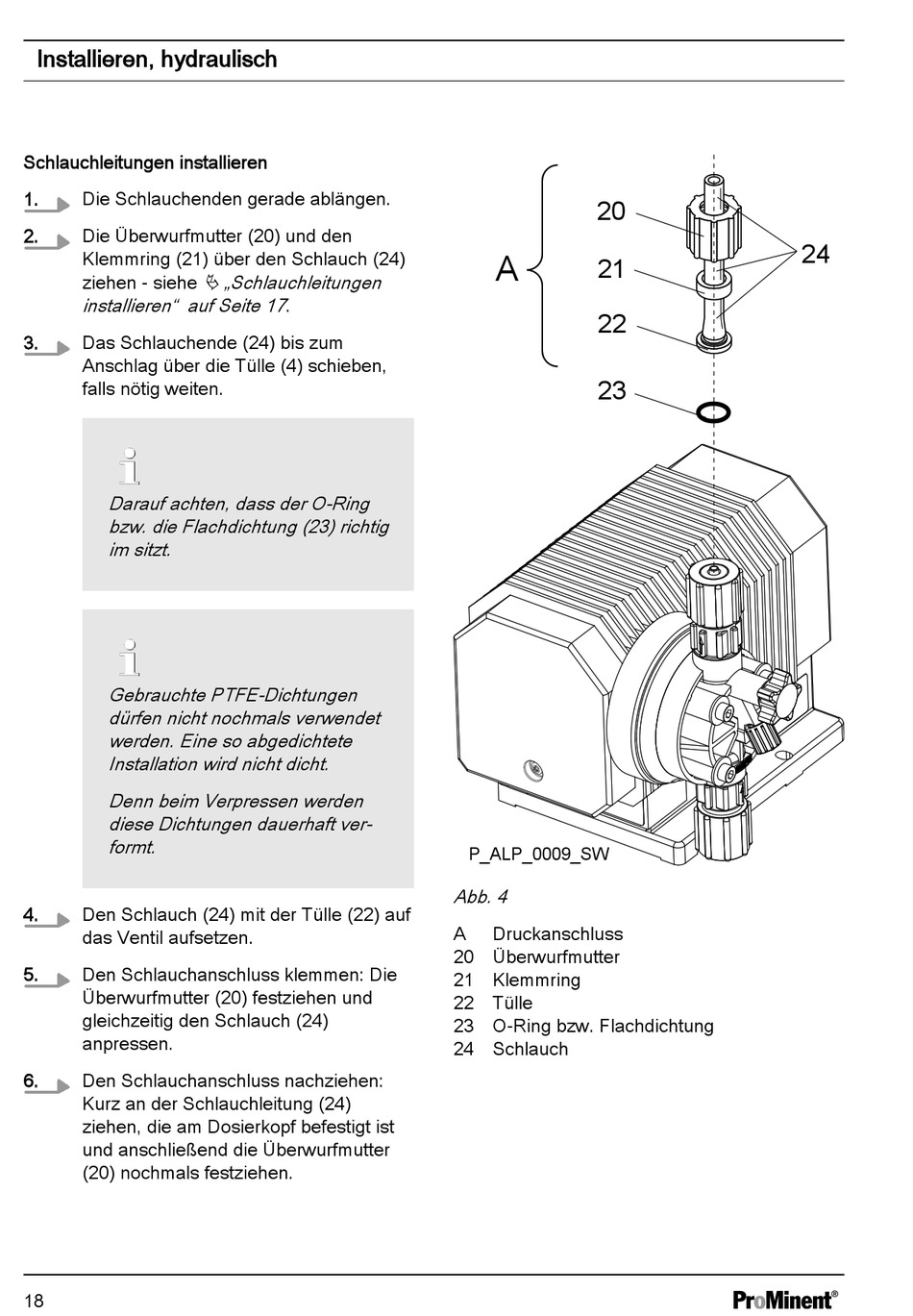

Abb. 4
A
Druckanschluss
20 Überwurfmutter
21 Klemmring
22 Tülle
23 O-Ring bzw. Flachdichtung
24 Schlauch
