8 | Angaben zum Produkt
8
7
6
5
4
3
2
1

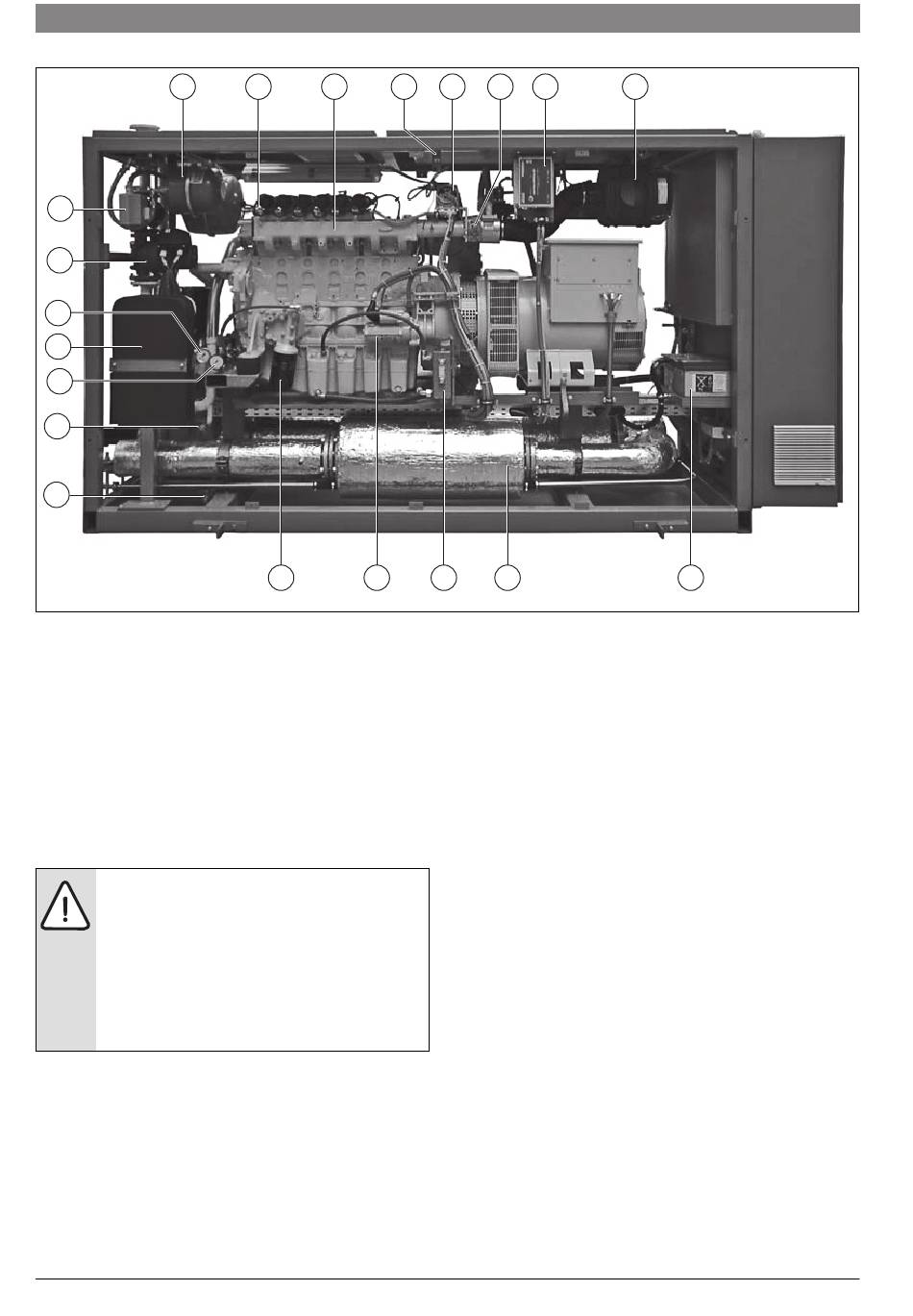

Bild 3 70 NA – Anlagenkomponenten Rückansicht
[1] Befüll- und Entleerhahn Heizwasser
[2] Befüll- und Entleerhahn Motorkühlwasser
[3] Öldruckschalter mit Manometer
[4] Motorkühlwasser-Wärmetauscher
[5] Manometer Motorkühlwasserdruck
[6] Heizungspumpe (Option)
[7] 3-Wege-Ventil Vorlauftemperaturregelung
[8] Ausdehnungsgefäß Heizwasser
[9] Zylinder 1
[10] Ansaugkanal
2.8 Sicherheitseinrichtungen
GEFAHR: Lebensgefahr durch nicht funktionierende
oder außer Kraft gesetzte Sicherheitseinrichtungen!
▶ Täglich eine Sichtprüfung aller installierten
Sicherheitseinrichtungen durchführen.
▶ Nach jedem Service eine Funktionsprüfung aller
Sicherheitseinrichtungen durchführen.
▶ Prüfungen dokumentieren.
▶ Niemals die Sicherheitseinrichtungen außer Kraft
setzen.
6 720 804 101 (2013/08)
9 10 11
20 19
12 13 14
18 17
[11] Sicherheitstemperaturbegrenzer (STB) Gas-Luft-Gemisch
[12] Drehzahl-/Leistungsregler
[13] Gas-Luft-Mischer
[14] Zündschaltgerät
[15] Luftfilter
[16] Batterieanlage
[17] Abgasschalldämpfer
[18] Niveauschalter Ölnachfüllautomatik
[19] Anlasser
[20] Motorölfilter
15
16
6 720 643 000-05.2T
CHP CE 70 NA
