Gratulerer, du har nettopp kjøpt en Hayward-pumpe med variabel hastighet
Hayward-pumpene med variabel hastighet
generasjon. Denne motoren styres av en mikroprosessor som er forbundet med en frekvensvariator for følgende
karakteristikker:
• Visning av rotasjonshastigheten på kontrollskjermen
• 3 forhåndsdefinerte rotasjonshastigheter fra fabrikk (knappene V1, V2, V3), hastigheter som kan reguleres av brukeren
• Systematisk aktivering ved hver oppstart, justerbar hastighet og aktiveringstid
• Skimmer-funksjon, skumming av vannoverflaten
• Programmerbar Timer-funksjon
• Visning av øyeblikkelig, forbrukt styrke
• Visning av totalt og delvis energiforbruk
• Visning av pumpens driftstid
• Svakt støynivå
• Konstruksjonsstandard TEFC IP55

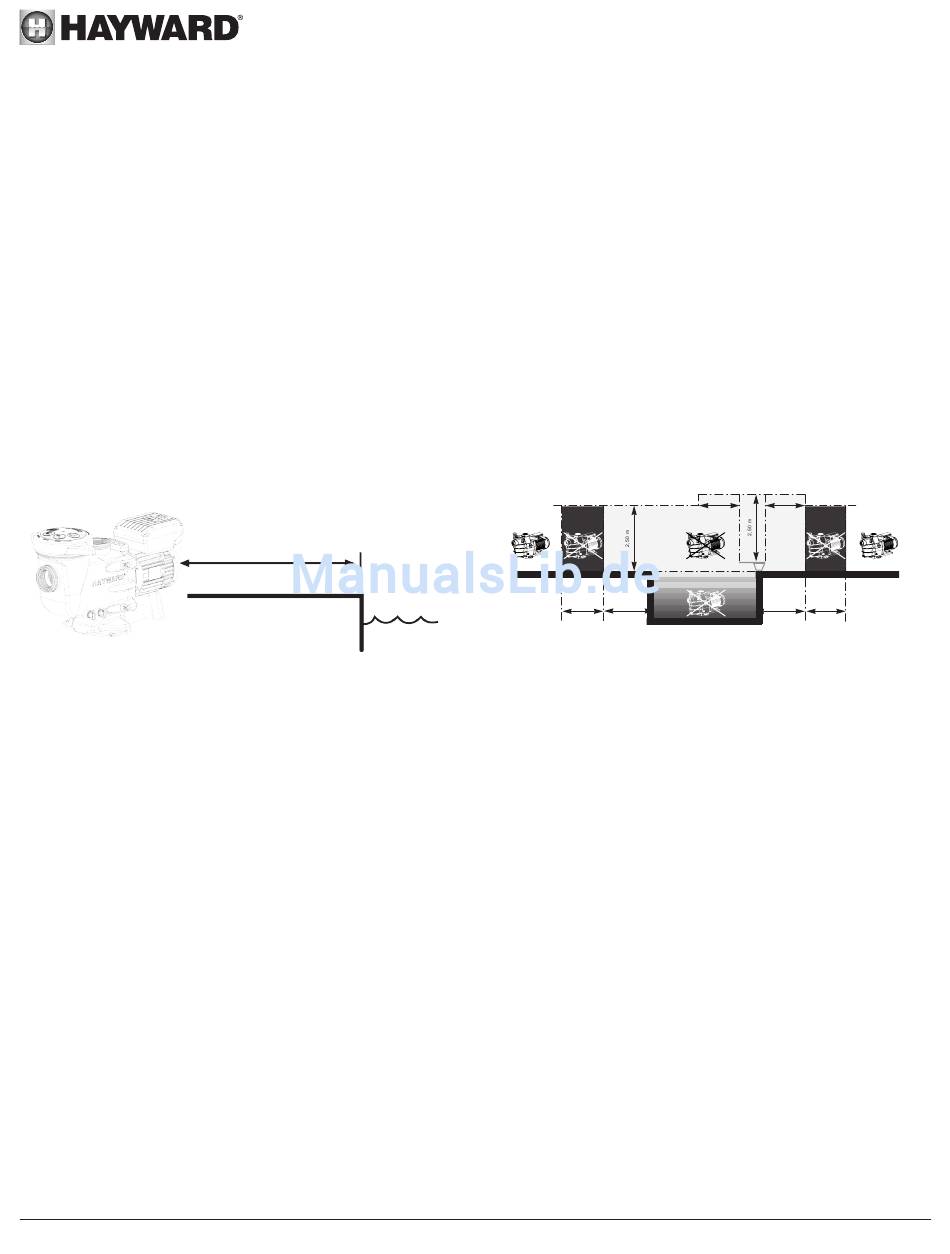

Installer pumpen på god avstand fra bassenget for å redusere mest mulig koblingslinjen mellom sugingen og pumpen slik
at du reduserer unyttige og overdrevne trykktap i det hydrauliske systemet.
Det er imidlertid påbudt å overholde sikkerhetsavstanden i samsvar med gjeldende installasjonsnorm (minst 3.5 meter fra
bassenget). Installere og bruke produktet ved en høyde mindre enn 2000m.
Installer pumpen på et luftet, tørt rom. Forutse fritt rom på 0,5 m rundt pumpen. Motoren krever at luften sirkulerer fritt rundt
pumpen slik at den luftes naturlig. Sjekk regelmessig at verken gjenstander, blader eller noe annet tilstopper motorens
kjølesystem.
Pumpen må installeres slik at den utvendige frakoblingsbryteren som er innebygd i den fastsittende boksen, er synlig og lett
tilgjengelig. Bryteren må være nær pumpen.
Pumpen skal installeres permanent på en sokkel av betong med skruer på Ø 8 mm som er tilpasset betongen og skrus på
stedene der det er laget hull. Stoppskiver skal installeres for å hindre at montasjeskruene løsner med tiden. Hvis pumpen
skal monterers på et tregulv, må man bruke treskruer med sekskanthode på Ø 8 mm som er egnet for tre, samt bremseskiver
som er beregnet på å hindre at de løsner med tiden.
Installer pumpen på avstand slik at kontrollboksen ikke utsettes for sterk vannsprut.
Hayward-pumpenes lydtrykk er under 70 dB ( A ).
Nødvendige tiltak:
• Koble pumpen til jordingen: La aldri pumpen gå uten at den er forsvarlig jordet.
• Koble pumpen til en kabel av typen H07RN-F 3G1mm² (D max 7,8mm)
• Bruk en 30 mA-differensialbeskyttelse som skal beskytte personer mot elektriske støt forårsaket av et eventuelt brudd på
utstyrets elektriske isolasjon.
• Bruk en beskyttelse mot kortslutninger (kaliberet defineres ut fra verdien på motorens merkeplate).
• Bruk en enhet for frakobling fra nettstrømmen som har en avstand for åpning av samtlige poler som sørger for komplett
bryting i henhold til kategori III for overspenningsvern.
OBS: Vent 5 minutter etter å ha koblet pumpen helt fra nettstrømmen før du griper inn på motoren eller koblingsboksen: Fare
for elektrisk sjokk som kan medføre livsfare.
De elektriske motorene i våre pumper er utstyrt med en termisk beskyttelse. Denne beskyttelsen reagerer ved overlast eller
unormal oppvarming av motorspolingen. Denne beskyttelsen reaktiveres automatisk når spolingens temperatur synker.
Hvis regelverket påbyr det og uansett hva slags motor som brukes må du i tillegg til innretningene nevnt ovenfor installere
en magnetisk-termisk beskyttelse som må kalibreres i henhold til angivelsene på motorens merkeplate.
Tabellen på side 169 angir de forskjellige karakteristikkene til motoren som våre pumper er utstyrt med.
BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD
Side 3 av 14
GENERELT
har en motor med permanent magnet med elektronisk AC-bryter av siste
®
3,5 m
SONE 0
.
®
OK ZONE 2
1,50 m
Pumpe
1,50 m 1,50 m
ZONE 1
ZONE 0
2,00 m 2,00 m
ZONE 2 OK
1,50 m
