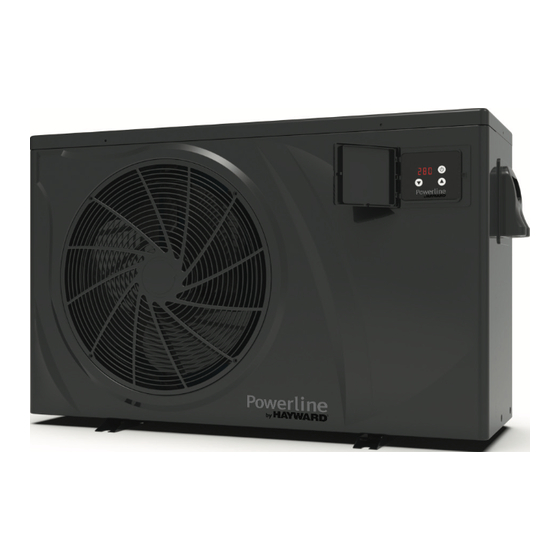

Hayward 81504 Einbau- & Anleitungshandbuch

Heizpumpenanlage für ein schwimmbecken
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 124

Quicklinks

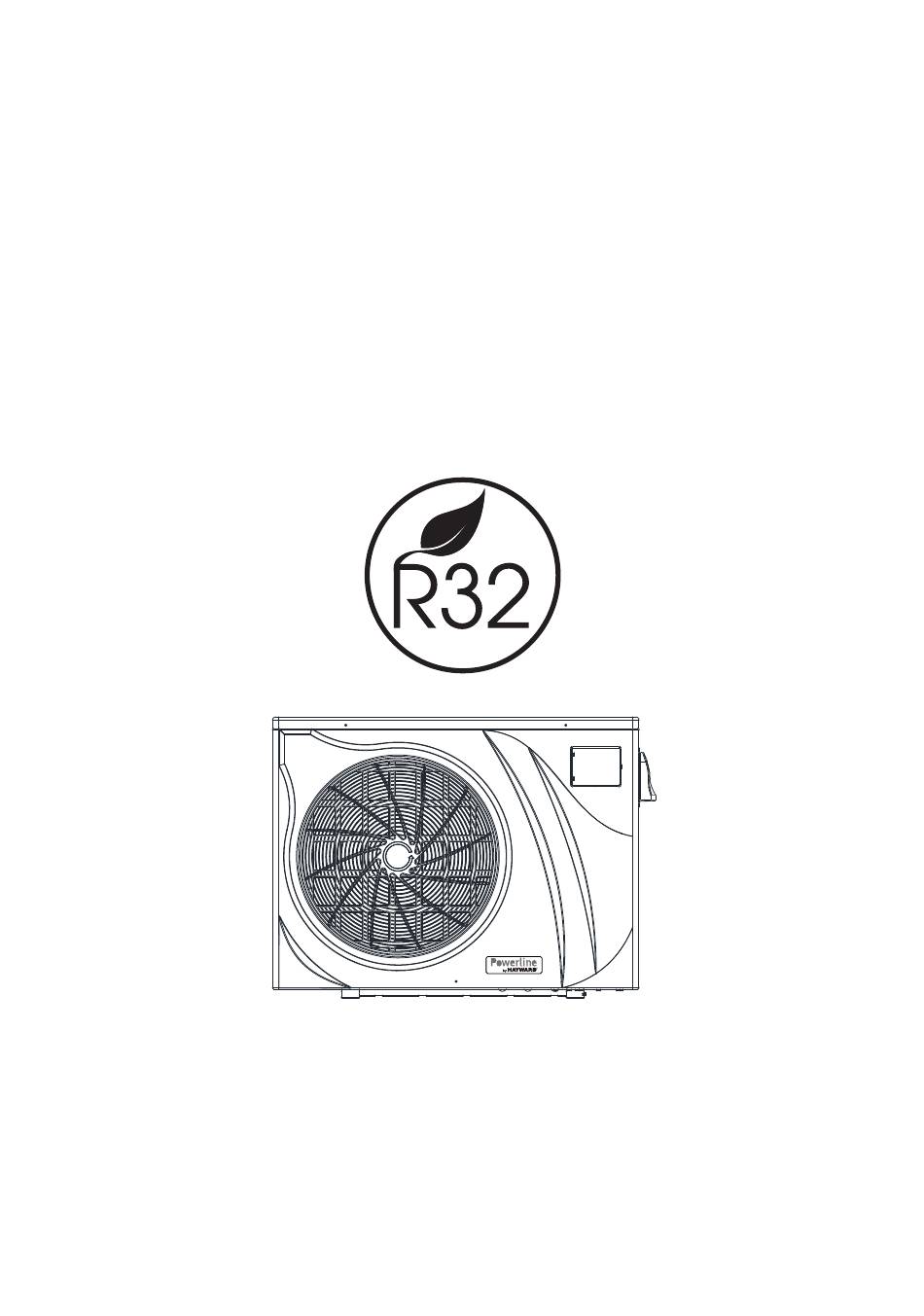

IS81504_RevA
F
ULL INVERTER R32
POMPE A CHALEUR POUR PISCINE
SWIMMING POOL HEAT PUMP UNIT
UNIDAD DE BOMBA DE CALOR PARA PISCINAS
BOMBA DE AQUECIMENTO PARA PISCINAS
HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN
ZWEMBAD WARMTEPOMP
UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE
VARMEPUMPE TIL SVØMMEBASSENG
VÄRMEPUMP FÖR BASSÄNG
ТЕПЛОВОЙ НАСОС ДЛЯ ПЛАВАТЕЛЬНОГО БАССЕЙНА
Manuel d'instructions et d'installation
Installation & Instruction Manual
Manual de Instalación e Instrucciones
Manual de instalação e de instruções
Einbau- & Anleitungshandbuch
Installatie- en bedieningshandleiding
Manuale d'Uso e di Installazione
Installerings- og brukerveiledning
Bruksanvisning och installationsmanual
Руководство по монтажу и эксплуатации
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hayward 81504

Inhaltszusammenfassung für Hayward 81504

  • Seite 1 IS81504_RevA ULL INVERTER R32 POMPE A CHALEUR POUR PISCINE SWIMMING POOL HEAT PUMP UNIT UNIDAD DE BOMBA DE CALOR PARA PISCINAS BOMBA DE AQUECIMENTO PARA PISCINAS HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN ZWEMBAD WARMTEPOMP UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE VARMEPUMPE TIL SVØMMEBASSENG VÄRMEPUMP FÖR BASSÄNG ТЕПЛОВОЙ...
  • Seite 123 IS81504_RevA ULL INVERTER R32 HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN Einbau- & Anleitungshandbuch...
  • Seite 124 INHALTSVERZEICHNIS 1. VORWORT 2. TECHNISCHE EIGENSCHAFTEN 2.1 Technische Daten der Wärmepumpe 2.2 Betriebsbereich 2.3 Maße 3. INSTALLATION UND ANSCHLUSS 3.1 Schematische Darstellung 3.2 Heizpumpenanlage 3.3 Hydraulischer Anschluss 3.4 Elektrischer Anschluss 3.5 Erste Inbetriebnahme 4. NUTZERSCHNITTSTELLE 4.1 Allgemeine Darstellung 4.2 Einstellung und Anzeige des Einstellwertes 4.3 Blockieren und Freigabe des Berührungsbildschirms 4.4 Wahl des Funktionsmodus 4.5 Regulierung der Wasserausgabe...

  • Seite 125: Vorwort

    1. VORWORT Für den Erwerb dieser Hayward Schwimmbadwärmepumpe danken wir Ihnen. Die Hayward Wärmepumpe FULL INVERTER Powerline by Hayward wurde gemäß strengen Fertigungsnormen konzipiert, um den geforderten Höchstqualitätsniveaus zu genügen. Durch die Steuerlogik FULL INVERTER erreichte Anpassung von Leistung, Stromverbrauch und Geräuschpegel an den Heizbedarf Ihres Schwimmbades werden Ihnen die Hayward Wärmepumpen außergewöhnliche Leistungen...

  • Seite 126: Sicherheitsanweisungen

    1. VORWORT (Fortsetzung) Sicherheitsanweisungen Dieses Gerät enthält R32. Verwenden Sie niemals ein anderes Kältemittel als R32. Jeder andere gasförmiger Körper, der mit dem R32 gemischt wird, kann unnormal hohe Druckwerte verursachen, die eine Panne oder einen Rohrbruch und Personenverletzungen verursachen können.
  • Seite 127 1. VORWORT (Fortsetzung) • Prüfen Sie vor der Installation, dass das Erdkabel nicht geschnitten oder getrennt ist. • Schließen und spannen Sie das Stromanschlusskabel korrekt an. Ein fehlerhafter Anschluss kann zur Beschädigung von Elektroteile führen. • Falls die Wärmepumpe Wasser bzw. einer feuchten Umgebung ausgesetzt wird, kann daraus einen Stromschlag resultieren.

  • Seite 128: Technische Eigenschaften

    2. TECHNISCHE EIGENSCHAFTEN 2.1 Technische Daten der Wärmepumpe Powerline by Modelle 81504 81514 81524 81534 81544 Hayward Versorgungsspannung 220V-240V / 1ph / 50Hz  Kältemittel Ladung 0,350 0,430 0,450 0,650 0,670 Gewicht in t CO -Äquivalent 0,24 0,29 0,30 0,44 0,45 Lecktest-Häufigkeit...

  • Seite 129: Betriebsbereich

    Wenn Temperatur oder Luftfeuchtigkeit nicht diesen Bedingungen entsprechen, können Sicherheitsmaßnahmen ausgelöst werden. Dann arbeitet die Heizpumpenanlage nicht mehr. Die Höchsttemperatur für die Beheizung beträgt 32 °C, um eine Beschädigung der Verkleidung zu vermeiden. Hayward übernimmt keinerlei Verantwortung bei einer Verwendung über +32 °C.

  • Seite 130: Maße

    2. TECHNISCHE EIGENSCHAFTEN (Fortsetzung) 2.3 Maße Modelle: 81504 / 81514 / 81524 / 81534 / 81544 Wasserausgang Ø 50 mm Wassereingang Ø 50 mm Einheit : mm Modell 81504 / 81514 / 81524 81534 81544 Markieruung 1002 1115 1000 1047...

  • Seite 131: Installation Und Anschluss

    3. INSTALLATION UND ANSCHLUSS 3.1 Schematische Darstellung Filterpumpe Filtration Filter Wassereingang Bypass- Schieber Wasserrücklauf Wasserausgang Elektrolysezelle (oder anderes Gerät) Schwimmbad Anmerkung: Die Heizpumpenanlage verfügt über keinerlei Ausstattungs- oder Filtergerät. Die auf der Darstellung gezeigten Elemente werden vom Installateur bereitgestellt. 3.2 Heizpumpenanlage Stellen Sie die Heizpumpenanlage im Außenraum und außerhalb vollständig geschlossener technischer Orte auf.

  • Seite 132: Hydraulischer Anschluss

    3. INSTALLATION UND ANSCHLÜSSE (Fortsetzung) Installieren Sie vorzugsweise die Heizpumpenanlage auf einer separaten Betonbodenplatte oder auf einer festen Bestuhlung, die für diesen Zweck bestimmt ist und stellen Sie die Heizpumpenanlage auf die mitgelieferten Silentblöcke (Verschraubung und Unterlegscheiben nicht mitgeliefert). Maximale Entfernung zwischen Heizpumpenanlage und Schwimmbecken 15 Meter.

  • Seite 133: Elektrischer Anschluss

    Betriebsstrom entsprechen. Dabei müssen der jeweilige Standort des Gerätes und der erforderliche Strombedarf aller anderen, am gleichen Schaltkreis angeschlossener Geräte berücksichtigt werden. 81504 / 81514 / 81524 / 81534 / 81544 230V +/- 10 % 50 Hz 1 Phase ...

  • Seite 134: Erste Inbetriebnahme

    3. INSTALLATION UND ANSCHLUSS (Fortsetzung) Die Leitung der Stromversorgung muss ordnungsgemäß mit einer Gerätesicherung vom Typ Motorversorgung (aM) oder einem Hauptschalter D sowie einem Differentialschalter 30mA ausgestattet sein (siehe nachfolgende Tafel). Modelle 81504 81514 81524 81534 81544 Netzteil V/Ph/Hz 230V ...
  • Seite 135 3. INSTALLATION UND ANSCHLUSS (Fortsetzung) 7) Prüfen Sie, dass die Alarm- bzw. Sperrsymbole nicht aufleuchten. Siehe gegebenenfalls die Anleitung zur Pannenbehebung (siehe § 6.4). 8) Arretieren Sie den Wasserdurchsatz mit dem By-pass-Schieber (s. § 3.6 und 2.1), wie für das jeweilige Modell vorgeschrieben, so dass eine Temperaturdifferenz zwischen Wasserein- und -ausgang von 2°C beibehalten wird.

  • Seite 136: Nutzerschnittstelle

    4. NUTZERSCHNITTSTELLE 4.1 Allgemeine Darstellung Die Wärmepumpe ist mit einer elektronischen Steuerungs-Anzeige ausgestattet, die an den Stromkreis angeschlossen ist und im Werk für den Heizmodus voreingestellt wird. Erläuterung Knopf Start/Stopp und Zurück Abrollen nach unten Rollen nach oben Ausschalt-Modus OFF Wenn die Wärmepumpe im Wartezustand (OFF-Modus) ist, OFF-Anzeige auf dem Display erscheint.

  • Seite 137: Einstellung Und Anzeige Des Einstellwertes

    4. BENUTZERSCHNITTSTELLE (Fortsetzung) 4.2 Einstellung und Anzeige des Einstellwertes (gewünschte Wasser-temperatur) Im Modus OFF und Modus ON Drücken Sie die Taste 1 Mal oder um den Sollwert anzuzeigen. Drücken Sie die Taste 2 Mal oder für die Festlegung des gewünschten Einstellwertes. Die Einstellung erfolgt bei einer Genauigkeit von 0,5 °C.

  • Seite 138: Wahl Des Funktionsmodus

    4. BENUTZERSCHNITTSTELLE (Fortsetzung) 4.4 Wahl des Funktionsmodus Modus OFF Modus Heizung Modus Auto Modus Kühlung Modus OFF...

  • Seite 139: Regulierung Der Wasserausgabe

    4. BENUTZERSCHNITTSTELLE (Fortsetzung) 4.5 Regulierung der Wasserausgabe Sobald die Wärmepumpe funktioniert und die Ventile für Wasser-Eingang und –Ausgang geöffnet sind, muss das Ventil, das « By-Pass »-Ventil genannt wird, reguliert werden, damit eine Temperatur-Differenz von 2° C bei Wasser- Eingang und - Ausgang erreicht wird (siehe das Grundschaltbild § 3.1). Sie können die Regulierung überprüfen, indem Sie sich die Temperaturwerte für Eingang / Ausgang anzeigen lassen, direkt auf der Steuerungsschild und dabei unten angegebenes Verfahren beachten.

  • Seite 140: Aktivieren Und Einstellen Des Silence-Modus

    4. BENUTZEROBERFLÄCHE (Fortsetzung) 4.6 Aktivieren und Einstellen des SILENCE-Modus Der Ruhemodus ermöglicht eine äußerst leise Nutzung der Wärmepumpe Energiesparmodus, da der Heizbedarf gering ist (Aufrechterhaltung der Beckentemperatur oder falls extrem leiser Betrieb erforderlich). Diese Funktion kann entweder manuell oder über eine Zeitschaltung Aktiviert/ Deaktiviert werden.

  • Seite 141: Wartung Und Winterzeit

    5. WARTUNG UND WINTERZEIT 5.1 Wartung Diese Maßregeln zur Wartung müssen ein Mal pro Jahr durchgeführt werden, um die Langlebigkeit und gute Funktionsweise der Heizpumpenanlage zu garantieren. • Reinigen Sie den Evaporator mit Hilfe einer flexiblen Bürste, einem Luft- oder einem Wasserstrahl (Achtung: Verwenden Sie niemals einen Hochdruckreiniger).

  • Seite 142: Anhang

    6. ANHANG 6.1 Stromtafel 81504 / 81514 / 81524 CN15 2AC32I13WO1 LEV1 CN29 CN30 CN31 CN18 RS485 CN11 IT(BLU) SUT(GRN) CT(YEL) FOUR CN24 CN13 CN96 LEV2 HEAT CN21 CN99 CN66 Allgemeine Stromversorgung RES1 CN22 CN12 220-240V / 50Hz CN10 RES2 RED BLK WHT OT（RED）...
  • Seite 143 6. ANHANG (Fortsetzung) 81534 / 81544 Magetic ring IT(BLU) FILTER 2AC32I12WO1 CN21 CN29 CN30 CN31 CN13 RES1 CN18 CN66 CN11 CT(YEL) HEAT SUT(GRN) FOUR CN96 Allgemeine Stromversorgung CN99 220-240V / 50Hz  RS485 CN12 CN22 RES2 RED BLK WHT U V W OT(RED) AT(WHT) ET(GRY)

  • Seite 144: Vorrangige Heizanschlüsse Einphasige Pumpe

    6. ANHANG (Fortsetzung) 6.2 Vorrangige Heizanschlüsse einphasige Pumpe Potentialfreier Trockenkontakt max. 16 A Allgemeine Stromversorgung 230V / 50Hz  einphasige Pumpe Die Anschlüsse 1 und 2 liefern einen potenzialfreien Trockenkontakt ohne Polarität 230 V / 50 Hz.  Verkabeln Sie die Anschlüsse 1 und 2 unter Berücksichtigung des folgenden Kabelschemas, um die Filtrationspumpe jede Stunde in einem 2-Minuten- Zyklus zu aktivieren, wenn die Temperatur des...
  • Seite 145 Seite bewusst leer gelassen...

  • Seite 146: Explosionszeichnungen Und Einzelteile / Addendum

    6. ANHANG (Fortsetzung) 6.3 Explosionszeichnungen und Einzelteile / Addendum 81504 / 81514 / 81524 / 81534 / 81544...
  • Seite 147 6. ANHANG (Fortsetzung) Nr Beschreibung Ref. 81504 81514 81524 81534 81544    HWX80900556  Schild Vorne HWX80900557 HWX80900581       Regler mit drei Tasten HWX95005310598    HWX80900375 Schutzgitter des Gebläses HWX20000220369 ...
  • Seite 148 6. ANHANG (Fortsetzung) 81504 / 81514 / 81524 / 81534 / 81544...
  • Seite 149 6. ANHANG (Fortsetzung) Nr Beschreibung Ref. 81504 81514 81524 81534 81544 Saugsonde des Kompressors 5k-560mm HWX83000044      Saugsonde des Kompressors 5k-760mm HWX83000053 Lufttemperatursensor 5k-350mm HWX83000049      Sensor des Wasserauslasses 5k-410mm HWX83000050 ...

  • Seite 150: Anleitung Zur Fehlerbehebung

    6. ANHANG (Fortsetzung) 6.4 Anleitung zur Fehlerbehebung Störung Fehlercode Beschreibung Lösung Prüfen Sie die Verbindung Ausfall des Sensors des CN21/RES1 auf der Karte und den Wassereinlasses Verlängerungsstecker oder tauschen Sie den Sensor aus. Prüfen Sie die Verbindung Ausfall des Sensors des N22/RES2 auf der Karte und den Wasserauslasses Verlängerungsstecker oder tauschen...
  • Seite 151 6. ANHANG (Fortsetzung) Störung Fehlercode Beschreibung Lösung Fehlendes Wasser, Funktion der Filterpumpe prüfen Differenz Temperatur Eingang/ Nur im Modus Kalt anwendbar Öffnung der Absperrventile prüfen Ausgang > 13 °C Einstellung des Druckausgleichers prüfen Wärmepumpe stoppen, Kondensator Frostschutz Frostmodus Temperatur Wasserausgang < 4 °C leeren, Frostgefahr Keine Kommunikation zwischen Prüfen Sie die Anschlüsse und die...

  • Seite 152: Garantie

    Übereinstimmung mit den im Benutzerleitfaden befindlichen Vorschriften; das Produkt darf keinesfalls verändert worden sein und darf ausschließlich mit den Bauteilen und Einzelteilen von HAYWARD benutzt werden. Die Garantie erstreckt sich nicht auf Beschädigungen aufgrund von Frost und Einwirkungen chemischer Substanzen.
  • Seite 153 IS81504_RevA ULL INVERTER R32 ZWEMBAD WARMTEPOMP Installatie- en bedieningshandleiding...
  • Seite 183 IS81504_RevA ULL INVERTER R32 UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE Manuale d’Uso e di Installazione...
  • Seite 243 IS81504_RevA ULL INVERTER R32 VÄRMEPUMP FÖR BASSÄNG Bruksanvisning och installationsmanual...
