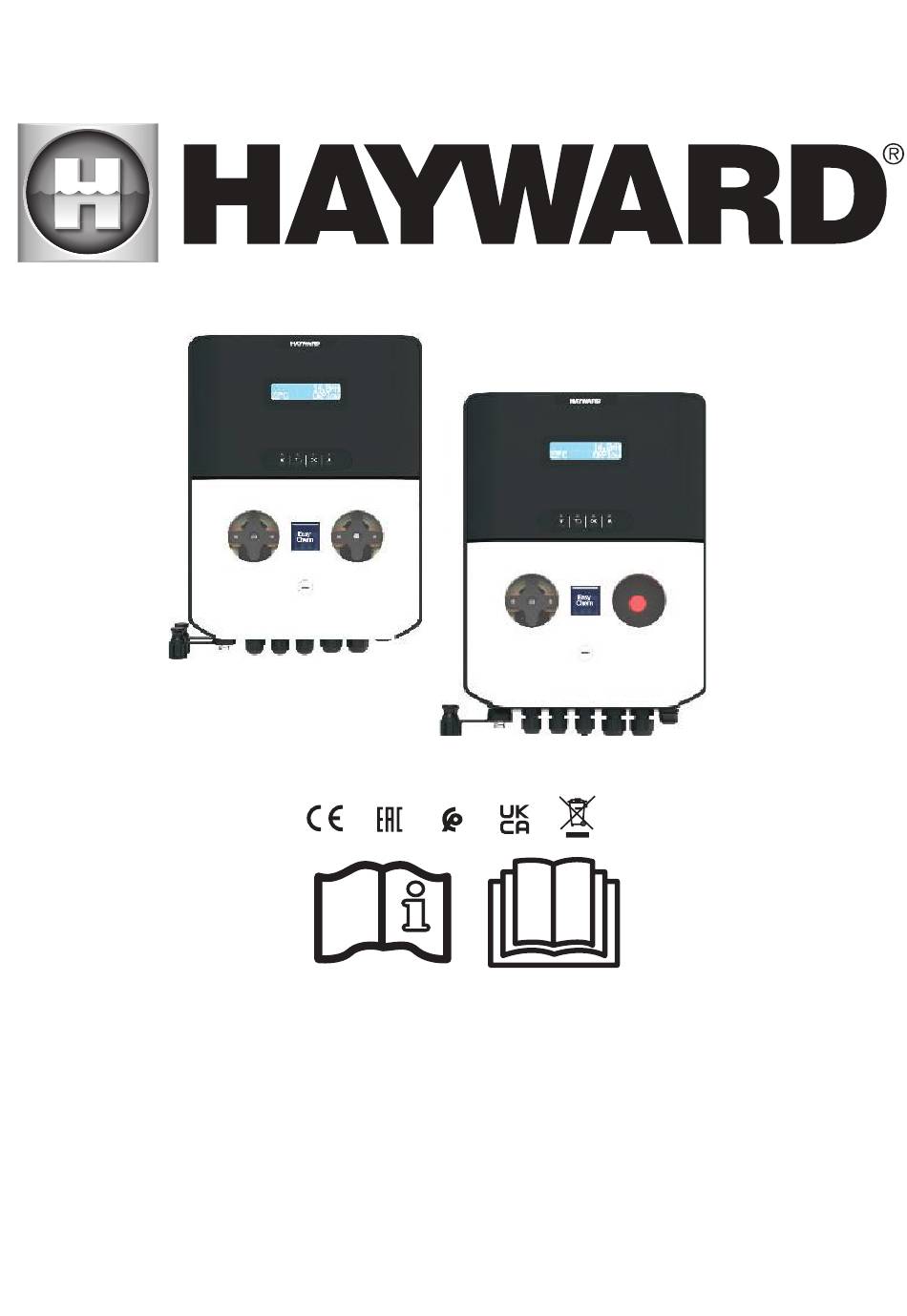

- Seite 1 0000139360 Rev A 2023 OWNER’S MANUAL...

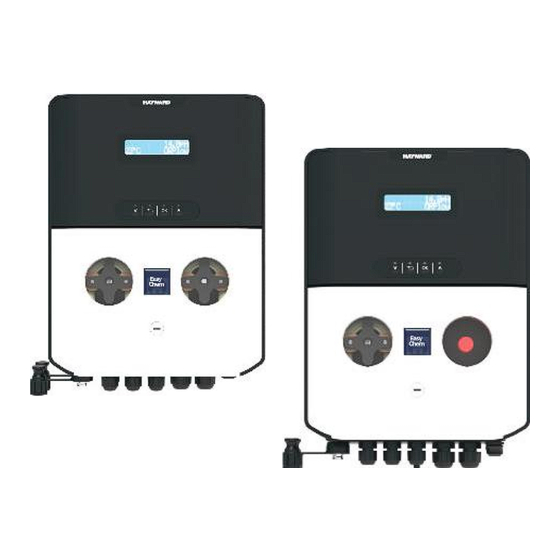

- Seite 25 EasyChem Double and Plug Version | pH - ORP BETRIEBSANLEITUNG BITTE BEWAHREN SIE DIESES HANDBUCH ZUM SPÄTEREN NACHSCHLAGEN AUF. EasyChem Double and Plug Version | pH · ORP Seite 1 von 27 Nur Ersatzteile der Marke Hayward ® verwenden...
- Seite 26 - Das Gerät darf nicht verwendet werden, wenn das Netzkabel beschädigt ist. Es könnte zu einem Stromschlag kommen. Ein beschädigtes Netzkabel muss durch den Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um Gefahren zu vermeiden. EasyChem Double and Plug Version | pH · ORP Seite 2 von 27 Nur Ersatzteile der Marke Hayward ® verwenden...
-
Seite 27: Inhaltsverzeichnis
6g. Kalibrierung ORP-Sonde 6h. Kalibrierung des Temperaturfühlers 7. Dosierverfahren 8. Alarme 9. Wartung 10. Anleitung zur Fehlersuche 11. Informationen zur Umwelt EasyChem Double and Plug Version | pH · ORP Seite 3 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... -
Seite 28: Allgemeines
1. ALLGEMEINES Vor jeder Maßnahme innerhalb der Steuertafel des EasyChem Double-Gerätes ist sicherzustellen, dass diese Vorrichtung vom Netz getrennt ist. Die Nichteinhaltung der in dieser Anleitung enthaltenen Anweisungen kann zu Personenschäden und/oder Schäden am Gerät und Schäden am System führen. -
Seite 29: Einbau
Ziehen Sie den Stecker der Poolfilterpumpe, bevor Sie mit der Installation beginnen. Die Installation muss in Übereinstimmung mit den im Installationsland geltenden Vorschriften erfolgen. Achtung! EasyChem Double and Plug Version | pH · ORP Seite 5 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... -
Seite 30: 3C. Einbau Von Ph- Und Orp-Sonden Und Einer Säuredosierpumpe
4. STROMANSCHLÜSSE 4a. Elektrische Installation und Verkabelung Schließen Sie das EasyChem Double an eine feste Steckdose an. Öffnen Sie den Deckel der Schlauchpumpe (1), lösen Sie die vier Schrauben (2) und ziehen Sie die peristaltische Pumpe seitlich ab (3), wie in den Abbildungen unten dargestellt: ... - Seite 31 Easy-CH-DPHRXGS: RL2 AUX2 OPR mit Schukosteckdose Ausgangsrelais R3 RL3 Alarm Potentialfreier Kontakt Erdungsanschluss Erde Stromversorgung 220-240 Vac 50-60 Hz (F/N) EasyChem Double and Plug Version | pH · ORP Seite 7 von 27 Nur Ersatzteile der Marke Hayward ® verwenden...
-
Seite 32: 4C. Triggereingang Durch Umwälzpumpe
250 Vac 10A (ohmsche Last) Sicherung 500 mA (schnell) Gewicht 3,5 kg Abmessungen (B-H-T) 212 x 303 x 113 mm EasyChem Double and Plug Version | pH · ORP Seite 8 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... -
Seite 33: Einrichtung Und Betrieb
6. EINRICHTUNG UND BETRIEB Das Gerät muss immer an eine geschützte Steckdose angeschlossen werden. Das EasyChem Double darf nur dann abgeschaltet werden, wenn die Poolanlage gewartet wird oder der Pool geschlossen werden soll (Überwinterung). Unter der Voraussetzung, dass das chemische Gleichgewicht des Wassers innerhalb der empfohlenen Bereiche liegt, kann das Gerät in Betrieb genommen werden. -
Seite 34: 6B. Hauptmenü
• pH • ORP SETUP Blättern Sie mit durch das Menü, wählen Sie den Punkt aus und SETUP bestätigen Sie mit EasyChem Double and Plug Version | pH · ORP Seite 10 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... - Seite 35 Dosierung im erweiterten Menü eingestellt ist . Die Zeit OFF muss gleich oder größer als die Zeit ON sein . EasyChem Double and Plug Version | pH · ORP Seite 11 von 27 Nur Ersatzteile der Marke Hayward ® verwenden...
- Seite 36 Durchflussrate wieder stabil ist, und während dieser Zeit wird die ERWEITERTES MENÜ chemische Maßnahme stabilisiert, die Dosierpumpe ist deaktiviert. DOSIERART ORP EasyChem Double and Plug Version | pH · ORP Seite 12 von 27 Nur Ersatzteile der Marke Hayward ® verwenden...
-
Seite 37: Verlassen Speichern
Menü Vorbereitung zum Betrieb UP drü- pH Pump= On Vorbereitung cken OPR Pumpe= On ORP-Pumpe Leere Abstände zum Betrieb DOWN drücken EasyChem Double and Plug Version | pH · ORP Seite 13 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... -
Seite 38: 6C. Parameter Anzeigen
(5 Sekunden), um das System in den StandBy-Modus zu versetzen; alle Funktionen sind deaktiviert. 6e. OFA-Timer zurücksetzen Drücken Sie (3 Sekunden), um den OFA-Alarm zurückzusetzen, oder drücken Sie um den OFA-Alarm zurückzusetzen. EasyChem Double and Plug Version | pH · ORP Seite 14 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... - Seite 39 Anmerkung: Wenn Sie die "1-Punkt-Kalibrierung" gewählt haben, wird die Kalibrierung nur in einem Punkt unter Verwendung der 7pH-Puff erlösung durchgeführt. Referenz-Kalibrierung EasyChem Double and Plug Version | pH · ORP Seite 15 von 27 Nur Ersatzteile der Marke Hayward ® verwenden...
-
Seite 40: 6G. Kalibrierung Orp-Sonde
6g. Kalibrierung der ORP-Sonde Beginnen Sie den Kalibrierungsvorgang immer mit einer Kalibrierungszurücksetzung. Referenz-Kalibrierung EasyChem Double and Plug Version | pH · ORP Seite 16 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... -
Seite 41: 6H. Kalibrierung Des Temperaturfühlers
6h. Kalibrierung des Temperaturfühlers Beginnen Sie den Kalibrierungsvorgang immer mit einer Kalibrierungszurücksetzung. EasyChem Double and Plug Version | pH · ORP Seite 17 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... -
Seite 42: Dosierverfahren
(*1 Messung der Alarmbereiche - feste Werte) Artikel Grenzwerte Temp. Messwert Min + 10°C ALR-Relais Temp. Messwert Max + 38°C EasyChem Double and Plug Version | pH · ORP Seite 18 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... -
Seite 43: Alarme
+ 10°C Temp. Messwert Max + 38°C pH-Messung 6 pH pH-Messung 8,0 pH ORP-Messung Min +450 mV ORP-Messung Max +850 mV EasyChem Double and Plug Version | pH · ORP Seite 19 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... -
Seite 44: Wartung
Pool in Betrieb ist, jeden Monat zu kalibrieren. Überwinterung Das EasyChem Double, die Sonde und die Rohrleitungen des Pools laufen Gefahr, beschädigt zu werden, wenn das Was- ser gefriert. In Regionen, in denen lange Kälteperioden herrschen, sollten Sie vor dem Winter das gesamte Wasser aus der Pumpe und dem Filter sowie aus den Vor- und Rücklaufl... - Seite 45 Den Rotor auf „7:05“ Uhr stellen, dazu in Richtung des kreisförmigen Pfeils drehen. Diese beiden Vorbeugemaßnahmen erleichtern die spätere Wiederinbetrieb- nahme. EasyChem Double and Plug Version | pH · ORP Seite 21 von 27 Nur Ersatzteile der Marke Hayward ® verwenden...
-
Seite 46: Anleitung Zur Fehlersuche
Eine gute Bewirtschaftung der Abfälle von Elektro- und Elektronikgeräten trägt dazu bei, Schäden für die Umwelt und die menschliche Gesundheit zu vermeiden. EasyChem Double and Plug Version | pH · ORP Seite 22 von 27 Nur Ersatzteile der Marke Hayward ® verwenden... -
Seite 47: Eingeschränkte Garantie
Die HAYWARD-Garantie beschränkt sich auf die Reparatur oder den Ersatz der fehlerhaften Produkte, je nach Wahl von HAYWARD, unter der Voraussetzung, dass die Produkte bei normalem Gebrauch und unter Einhaltung der in den Bedienungsanleitungen angegebenen Richtlinien verwendet wurden, dass die Produkte in keiner Weise verändert wurden und dass sie ausschließlich mit HAYWARD-Teilen und -Komponenten verwendet wurden.
