Grattis, du har just köpt en Hayward
Pumpar med variabelt varvtal från Hayward
senaste generationen. Motorn styrs av en mikroprocessor som är kopplad till en frekvensvariator som ger följande egenskaper:
• Visar rotationshastigheten på kontrollskärmen
• 3 fabriksinställda, fördefinierade hastigheter (knappar V1, V2, V3). Hastigheten kan ställas in av användaren
• Systematisk initiering vid uppstart, justerbar hastighet och längd på initiering
• Skimmer-funktion, tar bort skummet från vattenytan
• Programmerbar timer-funktion
• Visning av omedelbar effektförbrukning
• Visning av total och partiell energiförbrukning
• Visning av pumpens funktionstid
• Låg ljudnivå
• Konstruktionsnorm TEFC IP55

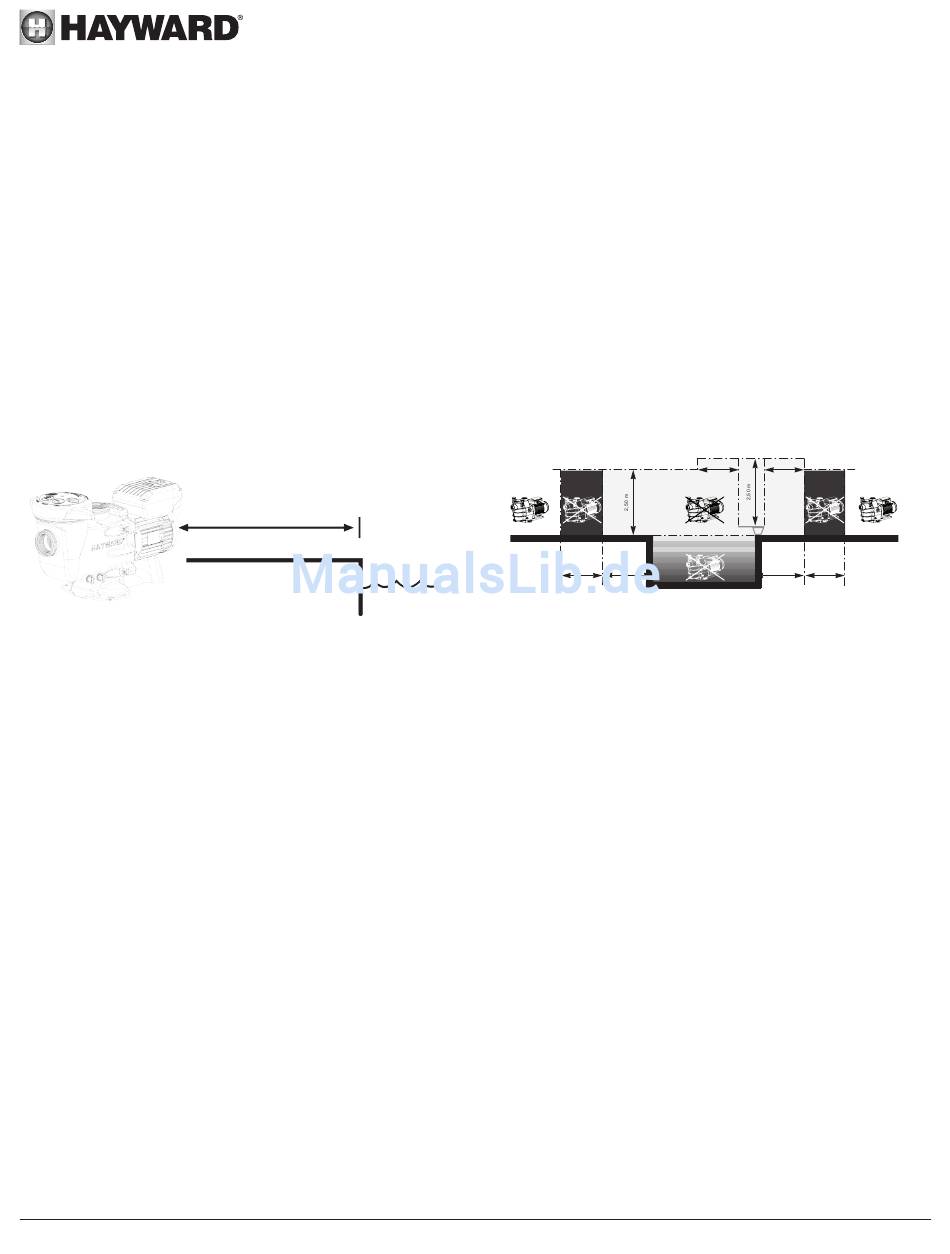

Installera pumpen på rätt avstånd från bassängen så att förbindelsen mellan utsug och pump blir så kort som möjligt. Detta
för att begränsa onödiga och alltför kraftiga tryckfall över vattenkretsen.
Man måste emellertid respektera det säkerhetsavstånd som krävs enligt gällande installationsstandard (minst 3,5 meter).
Installera och använda produkten på en höjd mindre än 2000m.
Installera pumpen i ett torrt utrymme med god luftväxling. Tillhandahålla ett minsta avstånd på 0,5 m runt pumpen. Motorns
naturliga kylning kräver att luften runt den kan cirkulera fritt. Kontrollera regelbundet att inga föremål, löv eller annat
blockerar motorkylningen.
Pumpen ska vara installerad så att den externa strömbrytaren som sitter i den fasta boxen syns och är lätt åtkomlig.
Brytaren ska sitta nära pumpen.
Pumpen ska vara permanent installerad på ett betongfundament med hjälp av Ø 8 mm vagnsbultar för betong som
skruvas fast på de ställen där fixeringshål förberetts. Låsbrickor ska användas för att hindra att montagets vagnsbultar
skruvar loss sig med tiden. Ska pumpen monteras på en träplanka ska Ø 8 mm träskruv med sexkantigt huvud användas
jämte låsbrickor för att hindra att skruvarna lossnar med tiden.
Installera pumpen under ett skydd så att manöverboxen inte utsätts för kraftiga vattenstänk.
Ljudtrycket från Hayward pumpar är lägre än 70 dB(A).
Anordningar som krävs:
• Anslut pumpen till jord: använd aldrig pumpen utan att den är jordad.
• Anslut pumpen med en kabel av typ H07RN-F 3G1mm² (D max 7,8mm)
• Anslut en anordning med ett 30 mA differentialskydd för att skydda personer från elstötar orsakade av att utrustningens
elektriska isolering skadats.
• Installera ett skydd mot kortslutningar (kaliber fastställs utifrån det värde som står på pumpens märkplåt).
• Installera en frånskiljare för elmatningen med ett öppningsavstånd för kontakterna till samtliga poler som medger fullständig
frånskiljning under förhållanden för överspänning av kategori III.
VIKTIGT: vänta fem minuter efter att helt ha frånkopplat pumpen från elmatningen innan du utför åtgärder på motor eller
kopplingsdosa: risk för elstöt som kan leda till döden.
De elmotorer som sitter i våra pumpar har motorskydd som reagerar vid överbelastning eller onormal överhettning av motorns
lindning. Skyddet återställs automatiskt när lindningens temperatur sjunker.
Om så krävs enligt bestämmelserna och oavsett vilken motor som används, måste man utöver ovan angivna anordningar
installera ett magnetiskt/termiskt skydd som ska vara kalibrerat enligt anvisningarna på motorns märkplåt.
I tabellen på sidan 169 anges egenskaperna för de motorer som sitter i våra pumpar.
ANVÄND ENDAST HAYWARD ORIGINAL RESERVDELAR
Sida 3 av 14
ALLMÄNT
pump med variabelt varvtal.
®
har en permanentmagnetmotor med elektronisk växelströmsomkastare av
®
3,5 m
OMRÅDE 0
OK ZONE 2
1,50 m
Pump
1,50 m
1,50 m
ZONE 1
ZONE 0
2,00 m
2,00 m
ZONE 2 OK
1,50 m
