Hayward IS27000VSTD Handbuch
  1. Anleitungen
  2. Marken
  3. Hayward Anleitungen
  4. Pumpen
  5. IS27000VSTD
  6. Handbuch
Hayward IS27000VSTD Handbuch

Hayward IS27000VSTD Handbuch

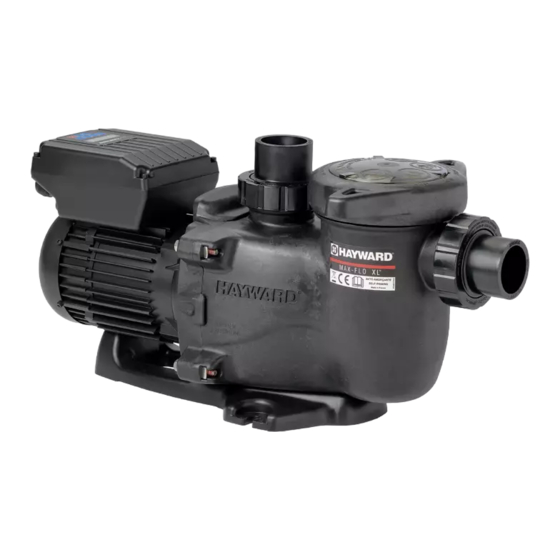

Zentrifugalpumpe mit variabler geschwindigkeit
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen

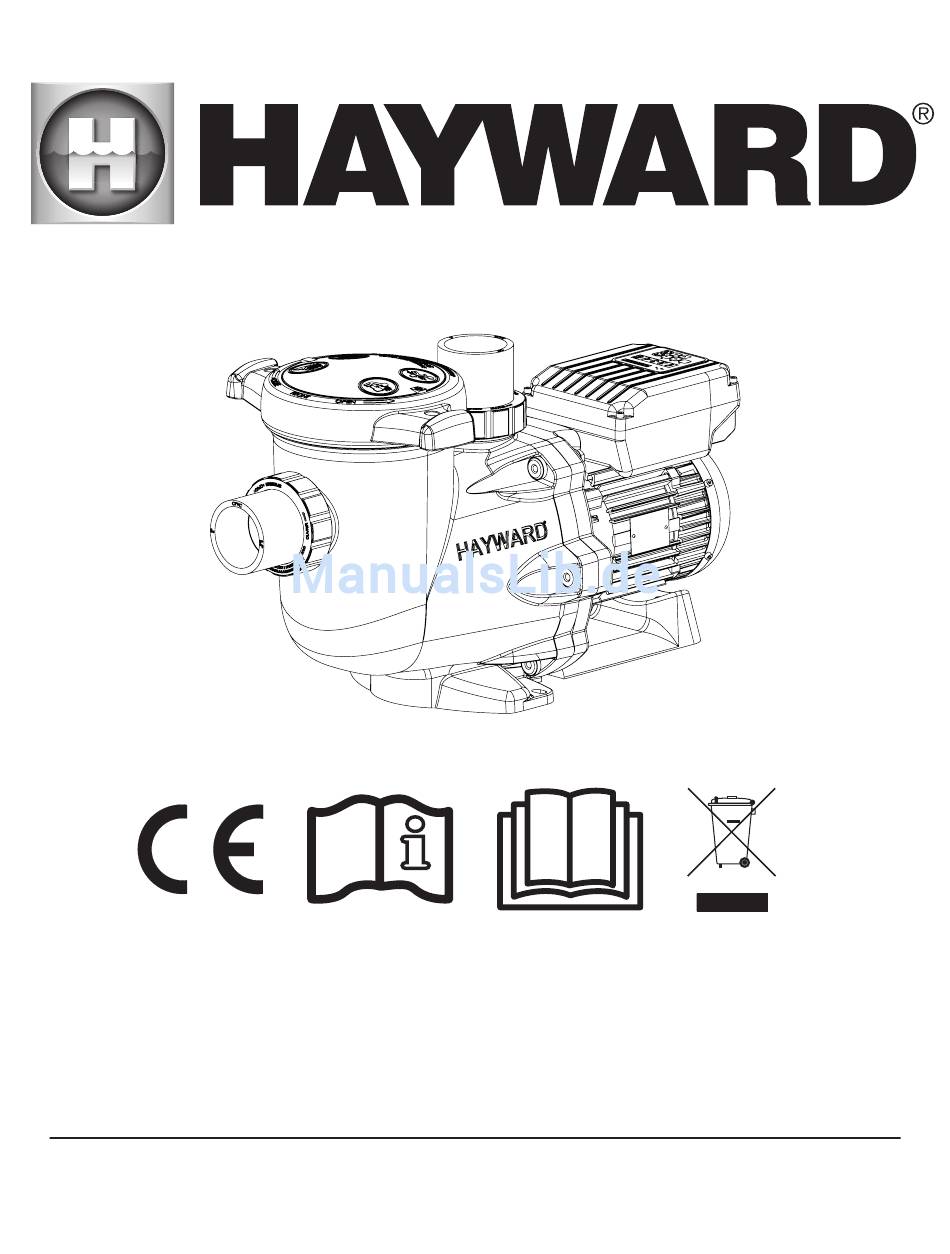

IS27000VSTD - Rev B
ZENTRIFUGALPUMPE
MIT VARIABLER GESCHWINDIGKEIT
ANWENDER - HANDBUCH
BEWAHREN SIE DIESES HANDBUCH FÜR EINE SPÄTERE EINSICHTNAHME AUF
HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - France
