Herzlichen Glückwunsch, Sie haben ein Hayward
Die Hayward Pumpen mit variabler Geschwindigkeit besitzen einen Motor mit Dauermagnet und elektronischer
®
AC-Schaltung der jüngsten Generation. Dieser Motor wird von einem Mikroprozessor gesteuert, der an einen Frequenzregler
angeschlossen ist. Er besitzt folgende Merkmale:
• Anzeige der Rotationsgeschwindigkeit auf dem Kontrolldisplay
• drei werkseitig voreingestellte Rotationsgeschwindigkeiten (Tasten V1, V2, V3), Geschwindigkeiten durch den Benutzer einstellbar
• systematische Ansaugung bei jedem Start, Ansauggeschwindigkeit und -dauer einstellbar
• Skimmer-Funktion, Abschöpfen der Wasseroberfläche
• einstellbare Timer-Funktion
• Anzeige des momentanen Leistungsverbrauchs
• Anzeige des Gesamt- und Teilenergieverbrauchs
• Anzeige der Betriebszeit der Pumpe
• Geräuscharmer Betrieb
• Konstruktionsnorm TEFC IP55

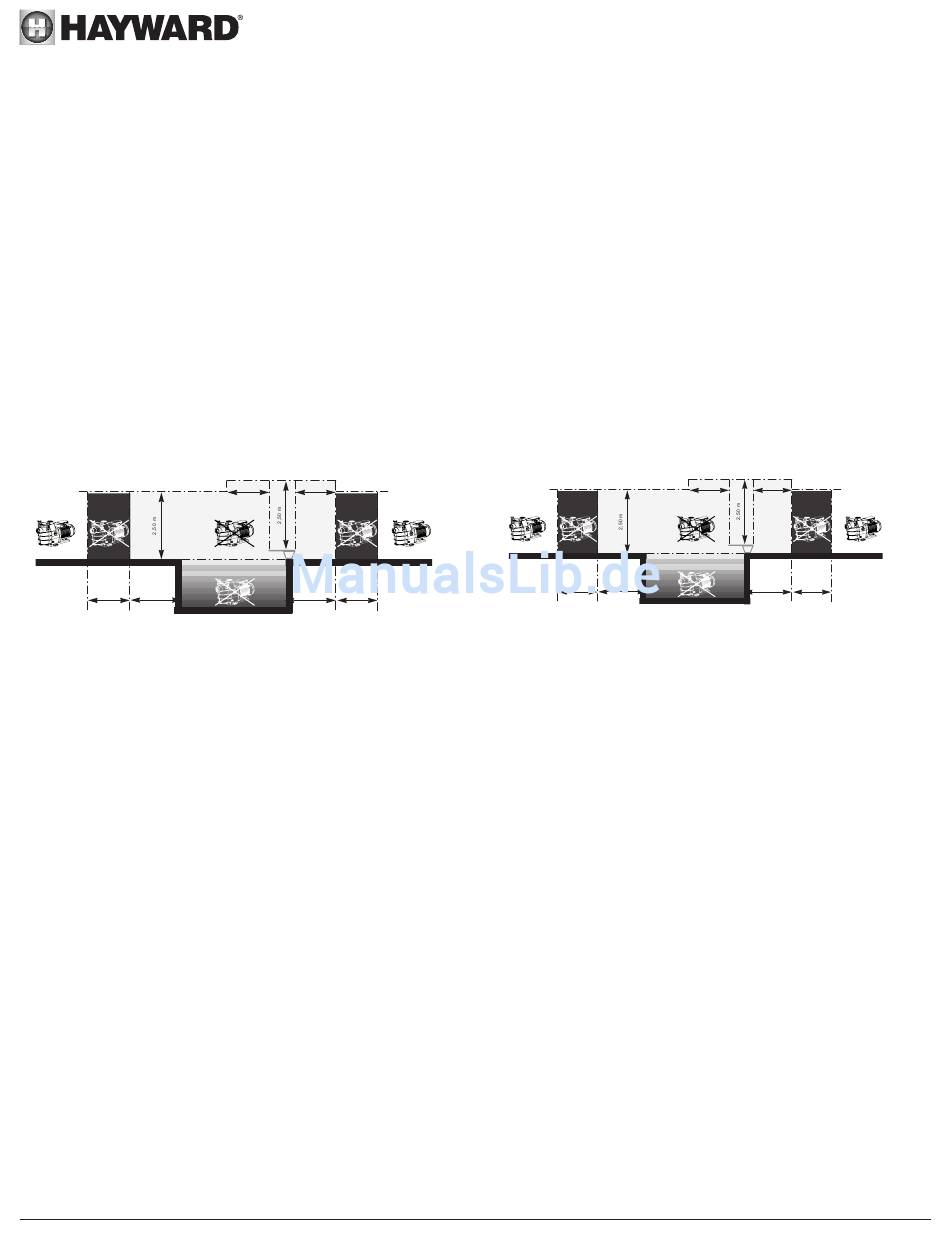

Pumpe in richtiger Entfernung zum Becken aufstellen, um die Verbindung zwischen Ansaugöffnung und Pumpe so kurz wie
möglich zu halten und um unnötigen Druckverlust im Hydraulik-Kreislauf zu vermeiden.
Der Sicherheitsabstand gemäß der geltenden Installationsnorm muss unbedingt beachtet werden (mindestens 3,5 Meter).
Installieren und verwenden Sie das Produkt auf einer Höhe von weniger als 2000m
OK ZONE 2
1,50 m
2,00 m
Pumpe an einem belüfteten, trockenen Ort aufstellen. Für einen ordnungsgemäßen Betrieb des Motors muss die Luft frei
um die Pumpe zirkulieren können, um ihn auf natürliche Weise zu belüften. Einen Mindestabstand von 0,5 m rund um die
Pumpe vorsehen. Regelmäßig prüfen, ob Gegenstände, Blätter oder andere störende Objekte die Motorkühlung verstopfen.
Die Pumpe muss so aufgestellt werden, dass der Außenschalter zur Abschaltung, der in das Fixgehäuse integriert ist,
sichtbar und leicht zugänglich ist. Der Schalter muss sich in der Nähe der Pumpe befinden.
Die Pumpe muss konstant mit Ø 8 mm Beton-Schwellenschrauben auf einen Betonsockel befestigt werden, die an die
Stellen eingeschraubt werden, an denen zuvor Montagelöcher gebohrt worden sind. Es müssen Sicherungsscheiben
eingesetzt werden, um jegliches Lockern der Schwellenschrauben mit der Zeit zu vermeiden. Falls die Pumpe auf einen
Holzsockel montiert werden soll, müssen Ø 8 mm Sechskant-Holzschrauben sowie Sicherungsscheiben verwendet werden,
um jegliches Lockern mit der Zeit zu vermeiden.
Pumpe geschützt aufstellen, um Wasserspritzer auf dem Steuerungskasten zu vermeiden.
Der Schalldruck der Hayward Pumpen liegt unter 70 dB ( A ).
Notwendige Vorkehrungen:
• Pumpe erden: Pumpe niemals in Betrieb nehmen, solange diese nicht geerdet ist.
• Pumpe mit einem Kabel vom Typ H07RN-F 3G1mm² anschließen (D max 7,8mm)
• 30mA Summenstromwandler vorsehen, um Menschen vor elektrischen Schocks zu schützen, die durch einen möglichen
Riss der elektrischen Isolierung des Geräts entstehen können.
• Schutz gegen Kurzschlüsse vorsehen (die Bestimmung des Kalibers richtet sich nach dem auf dem Motorschild angegebenen
Wert).
• Abschaltmöglichkeit vom Stromversorgungsnetz vorsehen, die eine Kontakttrennung auf allen Polen besitzen, um ein
komplettes Abschalten bei Überspannung der Kategorie III zu gewährleisten.
ACHTUNG: Nach dem kompletten Abtrennen der Pumpe vom Stromnetz 5 Minuten warten, bevor Sie Arbeiten am Motor oder
am Anschlusskasten vornehmen: Gefahr eines elektrischen Schocks, der zum Tod führen kann.
Unsere Motorpumpen besitzen einen thermischen Schutz, der bei Überlast oder Überhitzung der Motorspule reagiert.
Dieser Schutz stellt sich automatisch wieder zurück, sobald die Spulentemperatur sinkt.
Falls die Vorschrift dies vorsieht und unabhängig vom verwendeten Motortyp, muss neben den hier aufgezählten
Maßnahmen zusätzlich ein magnetisch-thermischer Schutz installiert werden, der gemäß den Angaben auf dem Motorschild
kalibriert werden muss.
Die Tabelle auf Seite 169 zeigt die verschiedenen Merkmale unserer Pumpenmotoren an.
VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD
Seite 3 von 14
ALLGEMEINES
®
1,50 m
1,50 m
ZONE 2
ZONE 1
3,5 m
ZONE 0
2,00 m 1,50 m
BEREICH 0
Pumpe mit variabler Geschwindigkeit erworben.
OK ZONE 2
OK
1,50 m
Pumpen
1,50 m 1,50 m
ZONE 1
ZONE 0
2,00 m
2,00 m
ZONE 2 OK
1,50 m
