Elektrischer Anschluss: Sicherstellen, dass die für den Motor erforderliche Versorgungsspannung der des Versorgungsnetzes
entspricht und dass Stromkabelabschnitt und -länge der Leistung und Intensität der Pumpe entsprechen.
Sämtliche elektrischen Anschlüsse der Pumpe sowie der eventuelle Austausch des Stromkabels müssen von einem qualifizierten
Fachmann durchgeführt werden, um jegliche Gefahr auszuschließen.
Beachten Sie zur Durchführung der elektrischen Anschlüsse die Angaben unter den Anschlussklemmen.
Vor dem Zuschalten der Spannung prüfen, ob die elektrischen Anschlüsse genügend angezogen und dicht sind.
Kabel durch die dafür vorgesehene Öffnung und Ferrit führen; die Stopfbuchse gewährleistet die Dichtheit rund um den Kabel,
der Ferrit ist ein Filter gegen elektromagnetische Störungen.
Die eventuelle Vorverdahtung auf einigen unserer Pumpenmodelle muss für den definitiven Anschluss der Pumpe an die
Stromversorgung abgenommen werden. Diese Vorverkabelung dient lediglich werkseitigen Testzwecken während der
Herstellungsphase.
Swimmingpool-Pumpe so installieren, dass so viel Druckverlust wie möglich vermieden wird. Dabei vorgeschriebenen Abstand
über mindestens 3,5 m zwischen Pumpe und Becken wie in der Installationsnorm beschrieben einhalten. Die Ansaugleitung
muss mit einer leicht ansteigenden Schräge in Richtung Pumpenachse installiert werden. Sicherstellen, dass die Anschlüsse fest
angezogen und dicht sind. Dabei vermeiden, dass diese Schläuche zu fest angezogen werden. Bei den Kunststoffen Dichtheit
ausschließlich durch Teflon sicherstellen. Der Ansaugschlauch muss einen größeren oder zumindest gleich großen Durchmesser
wie der Auslassschlauch besitzen. Unbelüftete oder feuchte Stellplätze vermeiden. Für den Motor ist eine frei zirkulierende
Kühlerluft notwendig. Pumpe geschützt aufstellen, um Wasserspritzer auf dem Steuerungskasten zu vermeiden.
ANWEISUNGEN ZUM STARTEN UND ANFÜLLEN: Gehäuse des Vorfilters bis auf Höhe des Ansaugschlauchs mit Wasser
befüllen. Pumpe nie ohne Wasser in Betrieb nehmen. Das Wasser ist zur Kühlung und Befeuchtung des mechanischen
Verschlusses notwendig. Sämtliche Ventile der Ansaug- und Ablassleitungen öffnen, ebenso die Filterentlüftung, falls
vorhanden. (In den Ansaugleitungen darf keine Luft mehr vorhanden sein). Maschine starten und einige Zeit vor dem Anfüllen
warten. Fünf Minuten sind eine angemessene Wartezeit vor dem Anfüllen (das Anfüllen hängt von der Ansaughöhe und der
Länge des Ansaugschlauchs ab). Falls die Pumpe nicht startet oder sich nicht anfüllt, Leitfaden zur Fehlersuche lesen.

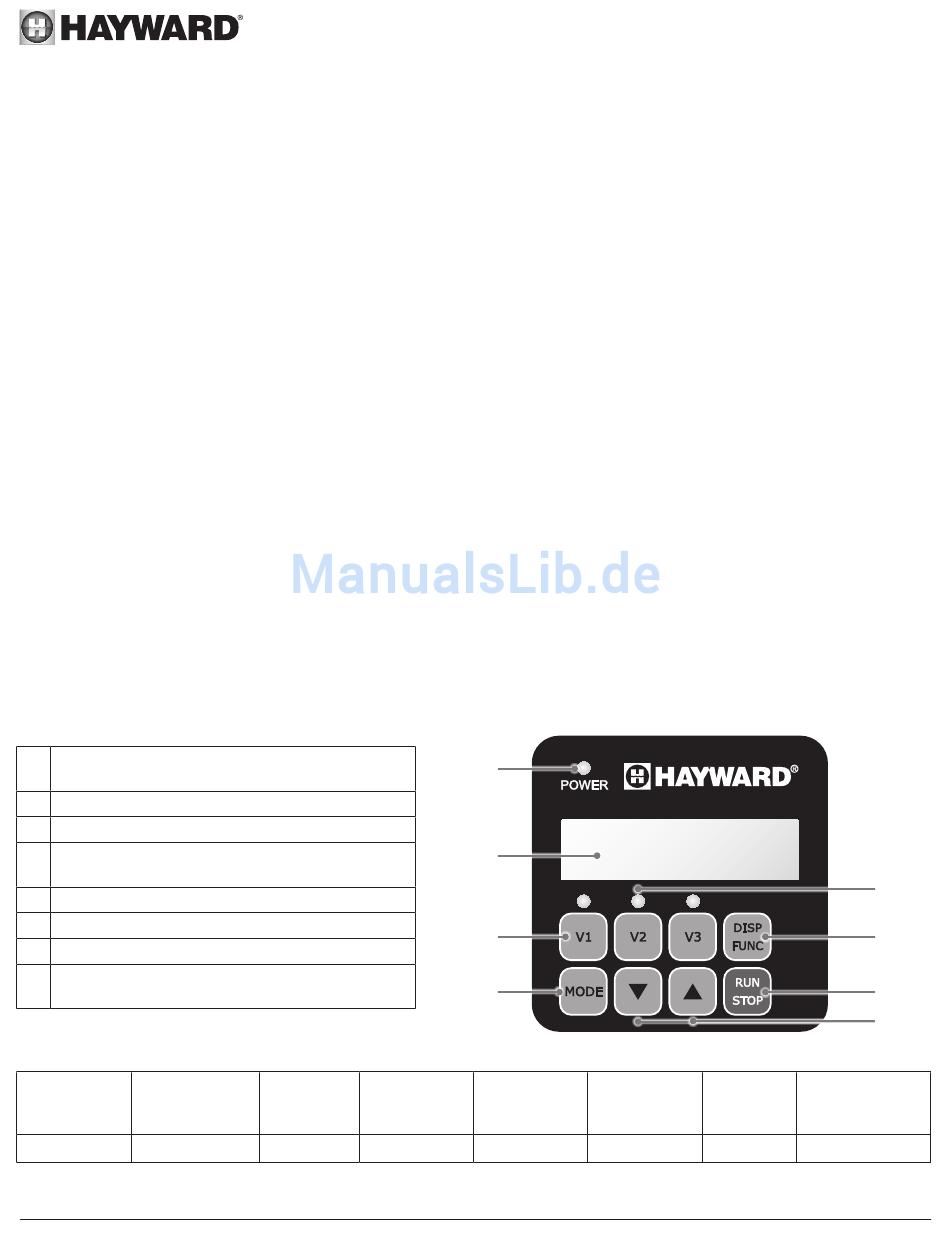

1. BESCHREIBUNG
Die drehzahlgeregelte Hayward
Betriebseinstellungen sowie die Einstellung und Programmierung des Timer-Modus ermöglicht.
LED-Kontrollleuchte für
1
Unterspannungsetzung
2
LCD-Display
3
Wahl der Geschwindigkeit
Wechsel zwischen Manuellem Modus / Timer-
4
Modus
5
Einstelltasten oben/unten
6
Tasten Ein/Aus
7
Taste zur Anzeige der Einstellungen
LED-Kontrollleuchten für gewählte
8
Geschwindigkeit
Die Pumpe wird mit STANDARDEINSTELLUNGEN (Werkseinstellungen) geliefert:
Ansaugung
Ansaugung
Geschwindigkeit
Dauer (s)
(UpM)
240
3000
VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD
Seite 4 von 14
INSTALLATION
BEDIENUNG DES STEUERKASTENS
-Pumpe wird durch einen Steuerkasten gesteuert, der die Anzeige der
®
V1
V2
(UpM)
(UpM)
1500
2400
UpM: Umdrehungen pro Minute
Pumpen
1
2
3
4
V3
Skimmer
(UpM)
Dauer (min)
3000
15
8
7
6
5
Skimmer
Skimmer
Geschwindigkeit
Zyklus (h)
(UpM)
1h
2800
