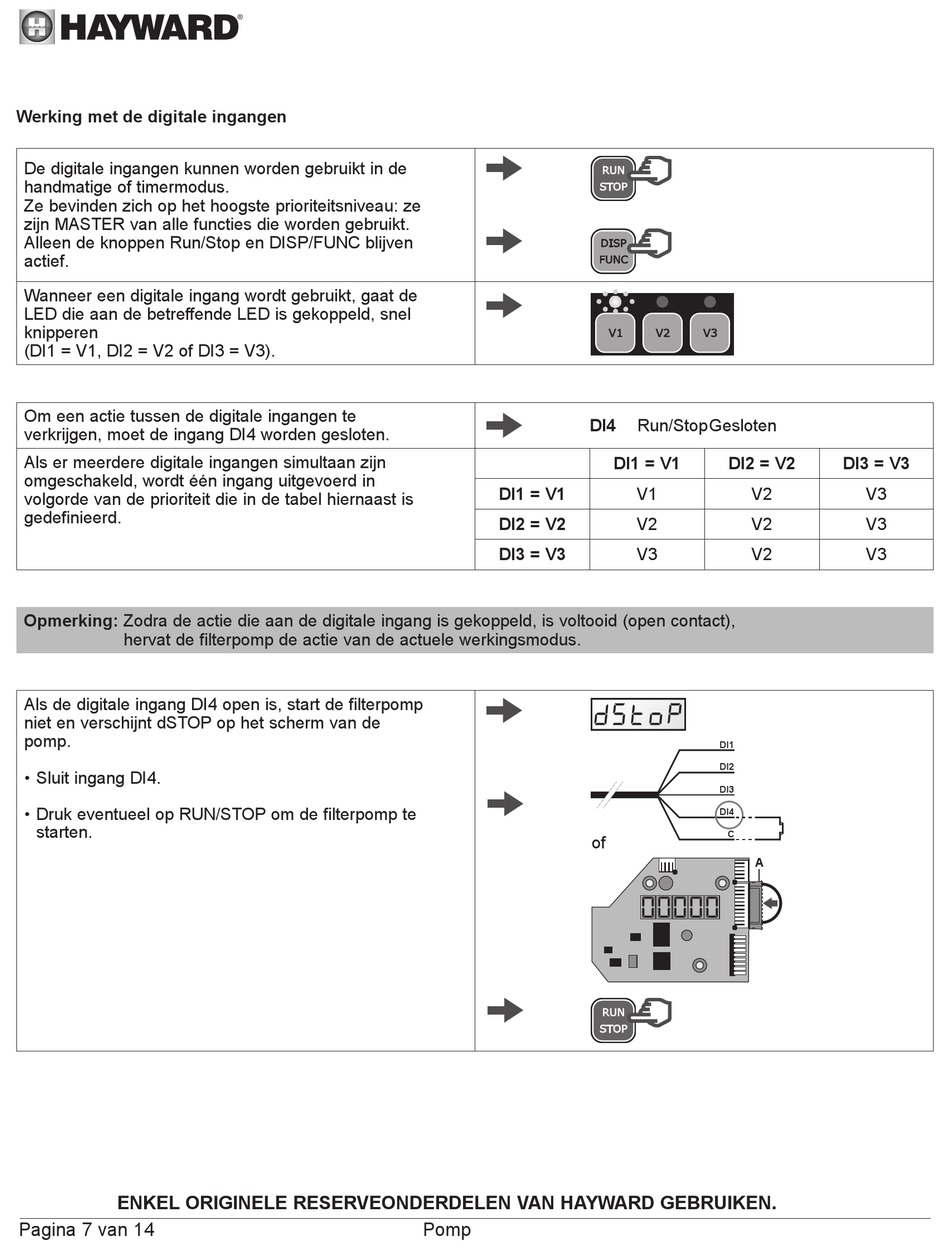

Werking met de digitale ingangen
De digitale ingangen kunnen worden gebruikt in de
handmatige of timermodus.
Ze bevinden zich op het hoogste prioriteitsniveau: ze
zijn MASTER van alle functies die worden gebruikt.
Alleen de knoppen Run/Stop en DISP/FUNC blijven
actief.
Wanneer een digitale ingang wordt gebruikt, gaat de
LED die aan de betreffende LED is gekoppeld, snel
knipperen
(DI1 = V1, DI2 = V2 of DI3 = V3).
Om een actie tussen de digitale ingangen te
verkrijgen, moet de ingang DI4 worden gesloten.
Als er meerdere digitale ingangen simultaan zijn
omgeschakeld, wordt één ingang uitgevoerd in
volgorde van de prioriteit die in de tabel hiernaast is
gedefinieerd.
Opmerking: Zodra de actie die aan de digitale ingang is gekoppeld, is voltooid (open contact),
hervat de filterpomp de actie van de actuele werkingsmodus.
Als de digitale ingang DI4 open is, start de filterpomp
niet en verschijnt dSTOP op het scherm van de
pomp.
• Sluit ingang DI4.
• Druk eventueel op RUN/STOP om de filterpomp te
starten.
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
Pagina 7 van 14
DI4
DI1 = V1
DI2 = V2
DI3 = V3
dStoP
of
Pomp
Run/Stop Gesloten
DI1 = V1 DI2 = V2
V1 V2
V2 V2
V3 V2
DI1
DI2
DI3
DI4
C
A
DI3 = V3
V3
V3
V3
