3. INSTALLATION ET RACCORDEMENT

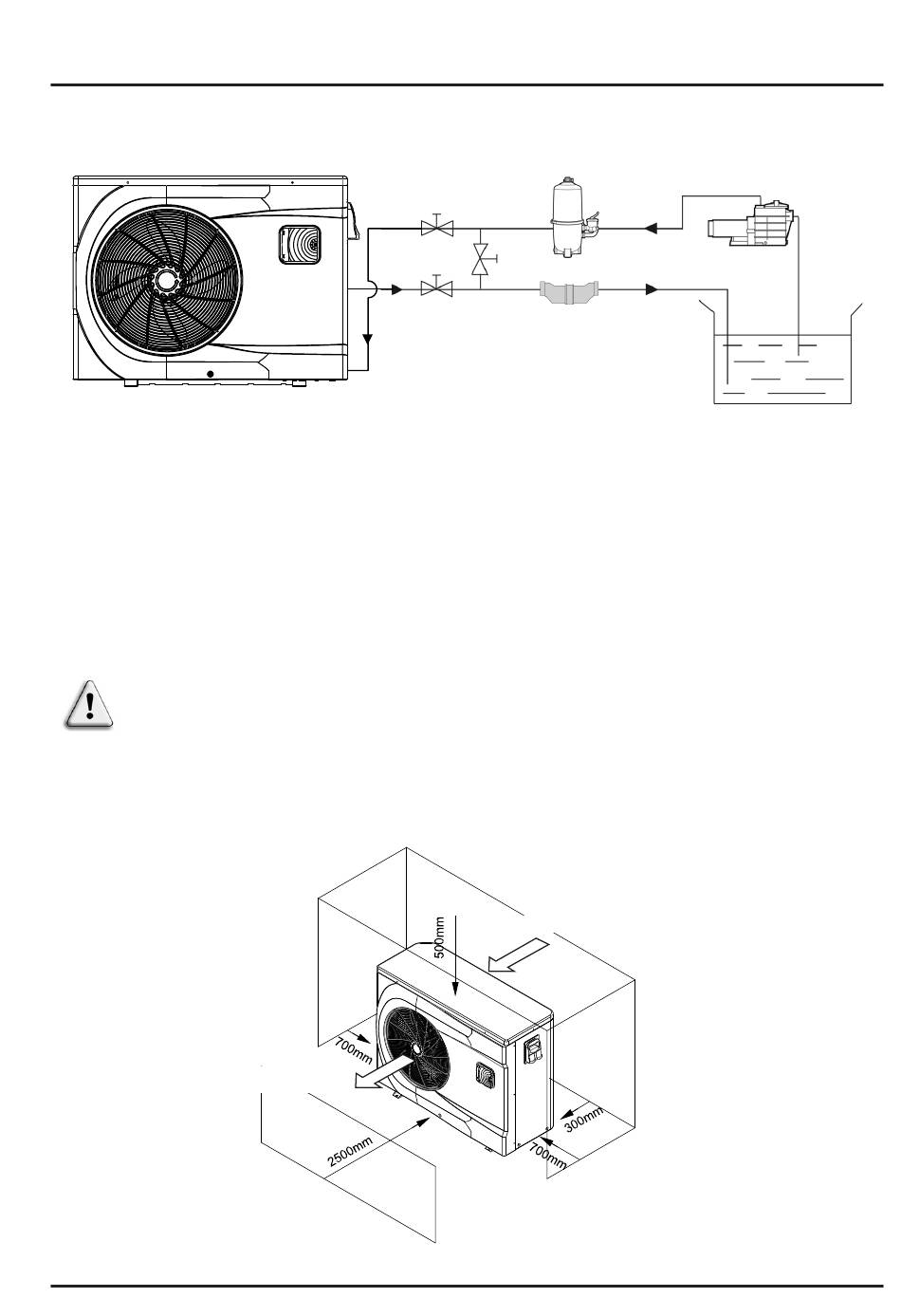

3.1 Schéma de principe
Note : La pompe à chaleur est fournie sans aucun équipement de traitement
ou de filtration. Les éléments présentés sur le schéma sont des pièces
à fournir par l'installateur.
3.2 Pompe à chaleur
Placer la pompe à chaleur à l'extérieur et en dehors de tout local
technique fermé.
Placée sous abri, les distances minimum prescrites ci-dessous doivent
être respectées afin d'éviter tout risque de recirculation d'air et une
dégradation des performances globales de la pompe à chaleur.
Unité : mm
Vanne d'entrée
Vanne sortie
Evacuation d'air
d'eau
Vanne
by-pass
Cellule électrolyseur
d'eau
(ou autre traitement)
Admission d'air
Filtre
Pompe de
filtration
Retour d'eau
Piscine
