Kemppi MinarcMig Evo 200 Gebrauchsanweisung Seite 9

Schutzgas
Das Schutzgas schützt die Umgebung des Lichtbogens vor Schwebstoffen. Bei Zusatzwerkstoff
aus Stahl CO₂ oder ein Gemisch aus CO₂ und Argon verwenden. Mit Mischgasen wird eine bessere
Schweißleistung erzielt. Bei Zusatzwerkstoff aus Edelstahl ein Gemisch aus Argon und CO₂ (2
%) und bei Aluminium- und CuSi-Zusatzwerkstoffen reines Argon verwenden. Der erforderliche
Schutzgasdurchsatz hängt von der Stärke des Werkstücks und der Schweißleistung ab. Die
Maschine wird mit einem 4,5 m langen Schutzgasschlauch geliefert. Den Schnellverbinder
des Schutzgasschlauchs an den Schlauchanschluss der Schweißmaschine anschließen. Den
anderen Anschluss über ein geeignetes und geprüftes, einstufiges Regelventil an die Gasflasche
anschließen.
Den Schlauch niemals direkt an eine Gasflasche anschließen. Es muss immer ein
HINWEIS!
geprüftes Regelventil mit Durchflussmesser verwendet werden.

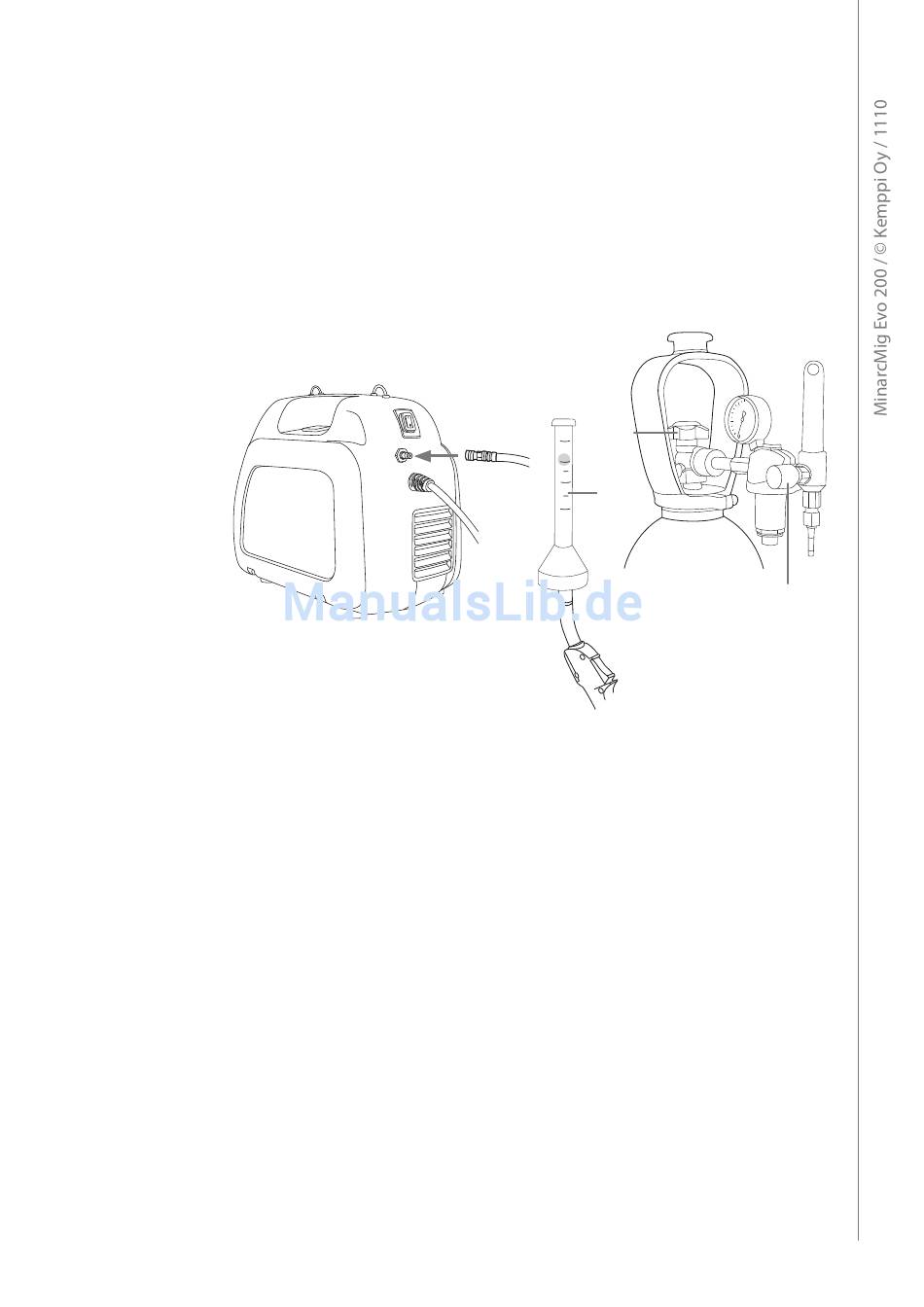

Anschluss des Gasschlauchs an ein handelsübliches Regelventil
1. Gasschlauch an der Schweißmaschine anschließen.
2. Regelventil der Gasflasche öffnen.
3. Gasdurchsatz messen.
4. Durchsatz auf 10/15 l/min einregeln.
Ein für die Schweißanwendung geeignetes Schutzgas verwenden. Die Gasflasche immer
HINWEIS!
senkrecht auf einem speziell dafür vorgesehenen Wandregal oder Flaschenwagen aufstellen. Nach
dem Gebrauch das Gasflaschenventil immer verschließen.
1.
2.
20
15
10
3.
5
l/min
4.
DE
7
