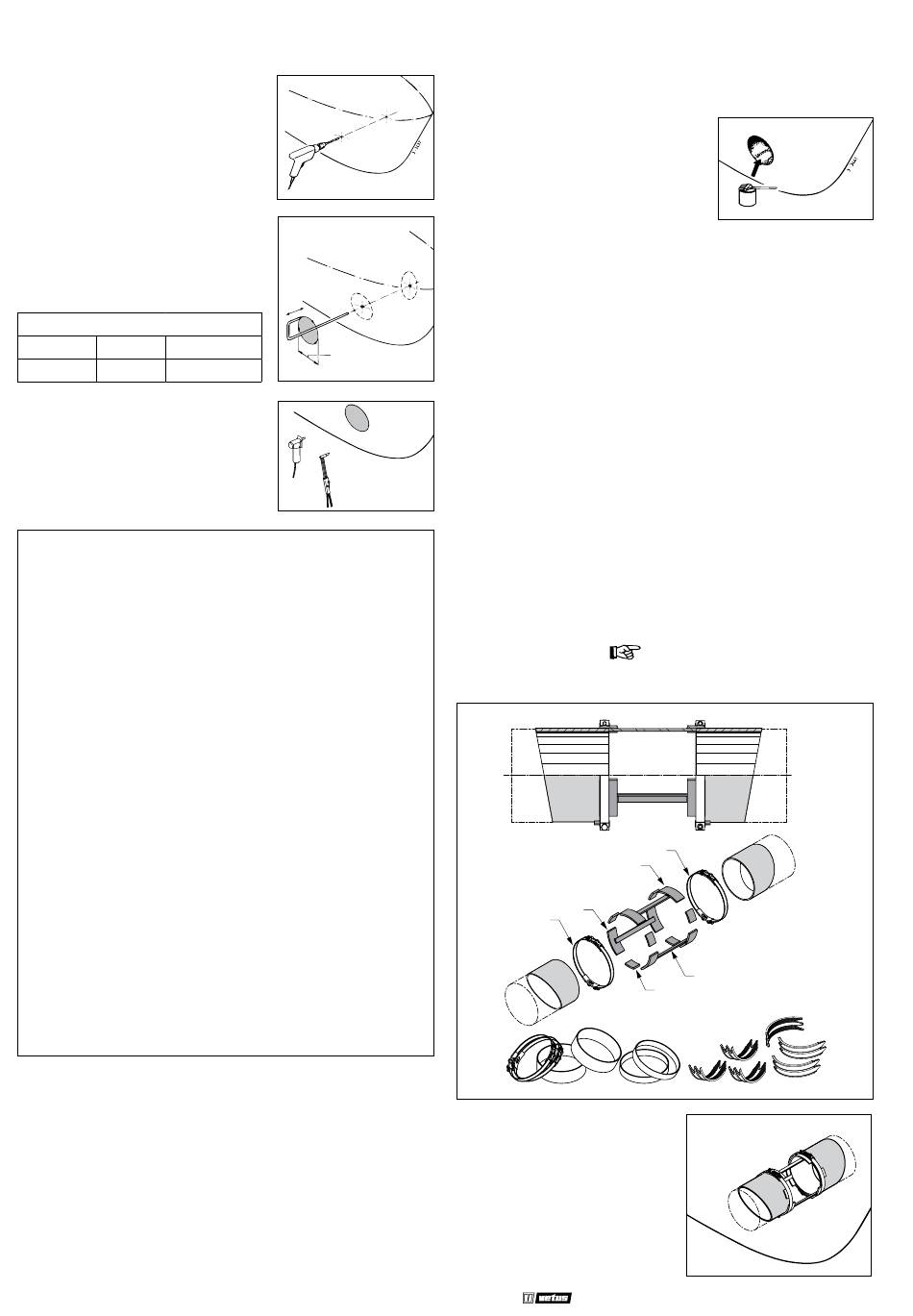

3.5 Installation de la tuyère
Percer deux trous dans l'étrave du ba-
teau, selon le diamètre de l'outil à mar-
quer et à l'endroit où l'axe central de la
tuyère sera posé.
Passer l'outil à marquer (à construire par
vous-même) à travers les 2 trous percés
et marquer le diamètre extérieur de la
tuyère sur la coque.
D [mm]
Acier Poliéster Aluminio
267 265
Dépendant au matériau de construction
du bateau, couper les trous à l'aide d'une
scie ou d'un brûleur à découper.
Tunnel de poussée en polyester :
Résine: La résine utilisée pour le tunnel de poussée en polyester
est une résine polyester isophtalique (Norpol Pl 2857).
Pour relier le tunnel à la coque du bateau, nous vous recomman-
dons d'appliquer de la résine époxy. Comme alternative à la ré-
sine époxy, la résine de vinylester peut également être utilisée.
L'utilisation de résine polyester comme alternative à la résine
époxy n'est pas recommandée.
Prétraitement: l'extérieur du tunnel doit être rugueux. Grattez
toute la surface supérieure à la fibre de verre. Pour cela, utilisez
un disque de meulage.
Retirer le vernis à l'intérieur du tunnel par ponçage également,
ou par meulage. Cela permet d'obtenir un bon lien avec le GRP.
Important: traitezl'extrémité tunnel, après avoir scié le tube à la
bonne la longueur, traitez son extrémité avec de la résine. Cela
évitera l'infiltration d'eau.
Stratification: appliquez une couche de résine en première
couche. Appliquez sur un tapis en fibre de verre et imprégnez de
résine. Répétez cette procédure jusqu'à ce que vous ayez accu-
mulé un nombre suffisant de couches.
34
020574.06
D
264
Dernières étapes à suivre:
• Rendez rugueux la résine durcie / la fibre de verre. Appliquez une
couche de résine.
• Traitez le côté du tunnel en contact
avec de eau au moyen de «peinture
époxy» ou de peinture polyuréthane
à 2 composants.
• Appliquez ensuite un traitement anti-
salissure, si nécessaire.
3.6 Tunnel en deux (2) parties
Afin de simplifier l'installation du tunnel, prenez en considération la
distance intermédiaire par rapport au nombre d'entretoises dispo-
nibles.
L'ensemble est constitué de trois entretoises (1) et de 6 cales (2); Art.
Code: RDSET
Assemblez les deux parties du tunnel, utilisez les entretoises (1) et les
sangles de serrage (2) fournies comme cela est indiqué sur le dessin.
Utilisez les cales (3) pendant l'assemblage pour empêcher la défor-
mation des sangles de serrage (2).
Assurez-vous que les parties du tunnel dans le sensde la longueur
butent contre les butées des bandes. Ensuite, les pièces du tunnel se-
ront correctement alignées et à distance correcte les unes des autres.
Utilisez uniquement les sangles de serrage pour fixer les bandes !
N'utilisez ni manchons ni dalles en caoutchouc !
1
3
Placez le tunnel en direction des
fentes (depuis l'intérieur).
Reliez le tunnel à la coque du na-
vire.
Installation manual RIMDRIVE 250 mm V-CAN controlled
a
ttention
3
1
1
2
