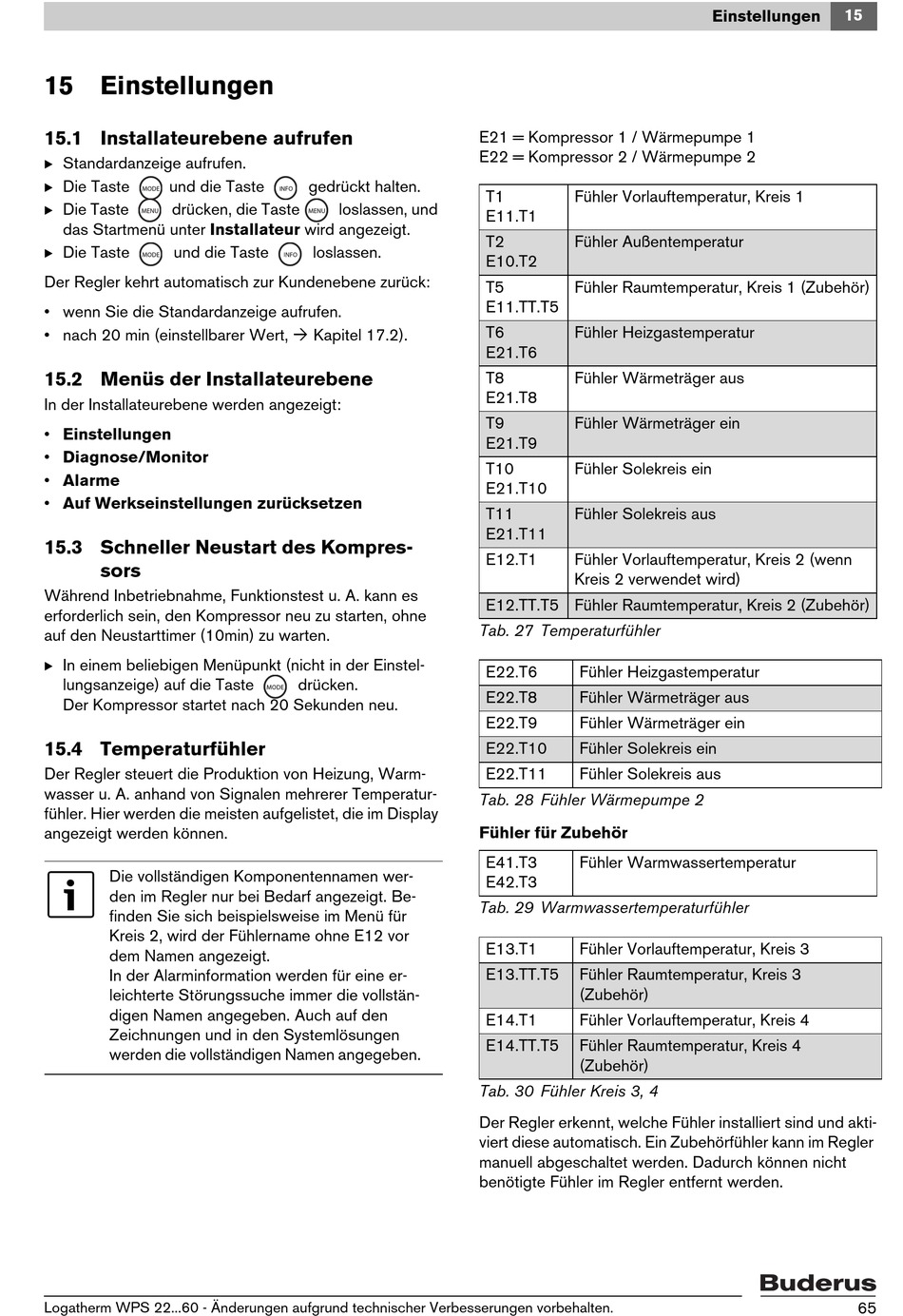

15 Einstellungen

15.1 Installateurebene aufrufen

B Standardanzeige aufrufen.
B Die Taste
und die Taste
B Die Taste drücken, die Taste
das Startmenü unter Installateur wird angezeigt.
B Die Taste
und die Taste
Der Regler kehrt automatisch zur Kundenebene zurück:
• wenn Sie die Standardanzeige aufrufen.
• nach 20 min (einstellbarer Wert,
15.2 Menüs der Installateurebene
In der Installateurebene werden angezeigt:
• Einstellungen
• Diagnose/Monitor
• Alarme
• Auf Werkseinstellungen zurücksetzen
15.3 Schneller Neustart des Kompres-
sors
Während Inbetriebnahme, Funktionstest u. A. kann es
erforderlich sein, den Kompressor neu zu starten, ohne
auf den Neustarttimer (10min) zu warten.
B In einem beliebigen Menüpunkt (nicht in der Einstel-
lungsanzeige) auf die Taste
Der Kompressor startet nach 20 Sekunden neu.
15.4 Temperaturfühler
Der Regler steuert die Produktion von Heizung, Warm-
wasser u. A. anhand von Signalen mehrerer Temperatur-
fühler. Hier werden die meisten aufgelistet, die im Display
angezeigt werden können.
Die vollständigen Komponentennamen wer-
den im Regler nur bei Bedarf angezeigt. Be-
finden Sie sich beispielsweise im Menü für
Kreis 2, wird der Fühlername ohne E12 vor
dem Namen angezeigt.
In der Alarminformation werden für eine er-
leichterte Störungssuche immer die vollstän-
digen Namen angegeben. Auch auf den
Zeichnungen und in den Systemlösungen
werden die vollständigen Namen angegeben.
Logatherm WPS 22...60 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
gedrückt halten.
loslassen, und
loslassen.
Kapitel 17.2).
drücken.
E21 = Kompressor 1 / Wärmepumpe 1
E22 = Kompressor 2 / Wärmepumpe 2
T1 Fühler Vorlauftemperatur, Kreis 1
E11.T1
T2 Fühler Außentemperatur
E10.T2
T5 Fühler Raumtemperatur, Kreis 1 (Zubehör)
E11.TT.T5
T6 Fühler Heizgastemperatur
E21.T6
T8 Fühler Wärmeträger aus
E21.T8
T9 Fühler Wärmeträger ein
E21.T9
T10 Fühler Solekreis ein
E21.T10
T11 Fühler Solekreis aus
E21.T11
E12.T1 Fühler Vorlauftemperatur, Kreis 2 (wenn
Kreis 2 verwendet wird)
E12.TT.T5 Fühler Raumtemperatur, Kreis 2 (Zubehör)
Tab. 27 Temperaturfühler
E22.T6 Fühler Heizgastemperatur
E22.T8 Fühler Wärmeträger aus
E22.T9 Fühler Wärmeträger ein
E22.T10 Fühler Solekreis ein
E22.T11 Fühler Solekreis aus
Tab. 28 Fühler Wärmepumpe 2
Fühler für Zubehör
E41.T3 Fühler Warmwassertemperatur
E42.T3
Tab. 29 Warmwassertemperaturfühler
E13.T1 Fühler Vorlauftemperatur, Kreis 3
E13.TT.T5 Fühler Raumtemperatur, Kreis 3
(Zubehör)
E14.T1 Fühler Vorlauftemperatur, Kreis 4
E14.TT.T5 Fühler Raumtemperatur, Kreis 4
(Zubehör)
Tab. 30 Fühler Kreis 3, 4
Der Regler erkennt, welche Fühler installiert sind und akti-
viert diese automatisch. Ein Zubehörfühler kann im Regler
manuell abgeschaltet werden. Dadurch können nicht
benötigte Fühler im Regler entfernt werden.
