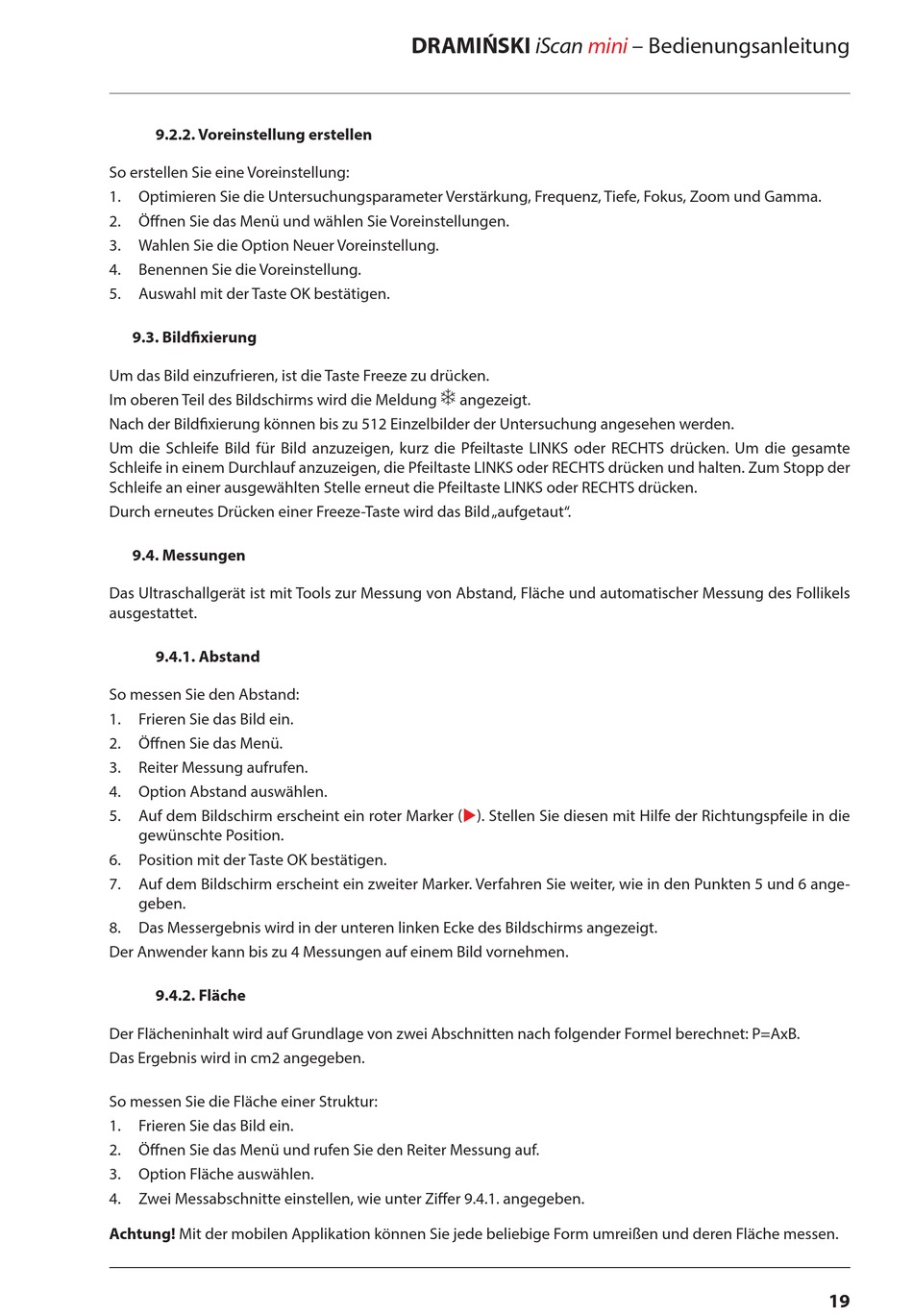

9.2.2. Voreinstellung erstellen
So erstellen Sie eine Voreinstellung:
1.
Optimieren Sie die Untersuchungsparameter Verstärkung, Frequenz, Tiefe, Fokus, Zoom und Gamma.
2.
Öffnen Sie das Menü und wählen Sie Voreinstellungen.
3.
Wahlen Sie die Option Neuer Voreinstellung.
4.
Benennen Sie die Voreinstellung.
5.
Auswahl mit der Taste OK bestätigen.
9.3. Bildfixierung
Um das Bild einzufrieren, ist die Taste Freeze zu drücken.
Im oberen Teil des Bildschirms wird die Meldung
Nach der Bildfixierung können bis zu 512 Einzelbilder der Untersuchung angesehen werden.
Um die Schleife Bild für Bild anzuzeigen, kurz die Pfeiltaste LINKS oder RECHTS drücken. Um die gesamte
Schleife in einem Durchlauf anzuzeigen, die Pfeiltaste LINKS oder RECHTS drücken und halten. Zum Stopp der
Schleife an einer ausgewählten Stelle erneut die Pfeiltaste LINKS oder RECHTS drücken.
Durch erneutes Drücken einer Freeze-Taste wird das Bild „aufgetaut".
9.4. Messungen
Das Ultraschallgerät ist mit Tools zur Messung von Abstand, Fläche und automatischer Messung des Follikels
ausgestattet.
9.4.1. Abstand
So messen Sie den Abstand:
1.
Frieren Sie das Bild ein.
2.
Öffnen Sie das Menü.
3.
Reiter Messung aufrufen.
4.
Option Abstand auswählen.
5.
Auf dem Bildschirm erscheint ein roter Marker (u). Stellen Sie diesen mit Hilfe der Richtungspfeile in die
gewünschte Position.
6.
Position mit der Taste OK bestätigen.
7.
Auf dem Bildschirm erscheint ein zweiter Marker. Verfahren Sie weiter, wie in den Punkten 5 und 6 ange-
geben.
8.
Das Messergebnis wird in der unteren linken Ecke des Bildschirms angezeigt.
Der Anwender kann bis zu 4 Messungen auf einem Bild vornehmen.
9.4.2. Fläche
Der Flächeninhalt wird auf Grundlage von zwei Abschnitten nach folgender Formel berechnet: P=AxB.
Das Ergebnis wird in cm2 angegeben.
So messen Sie die Fläche einer Struktur:
1.
Frieren Sie das Bild ein.
2.
Öffnen Sie das Menü und rufen Sie den Reiter Messung auf.
3.
Option Fläche auswählen.
4.
Zwei Messabschnitte einstellen, wie unter Ziffer 9.4.1. angegeben.
Achtung! Mit der mobilen Applikation können Sie jede beliebige Form umreißen und deren Fläche messen.
DRAMIŃSKI iScan
d
angezeigt.
mini
– Bedienungsanleitung
19
