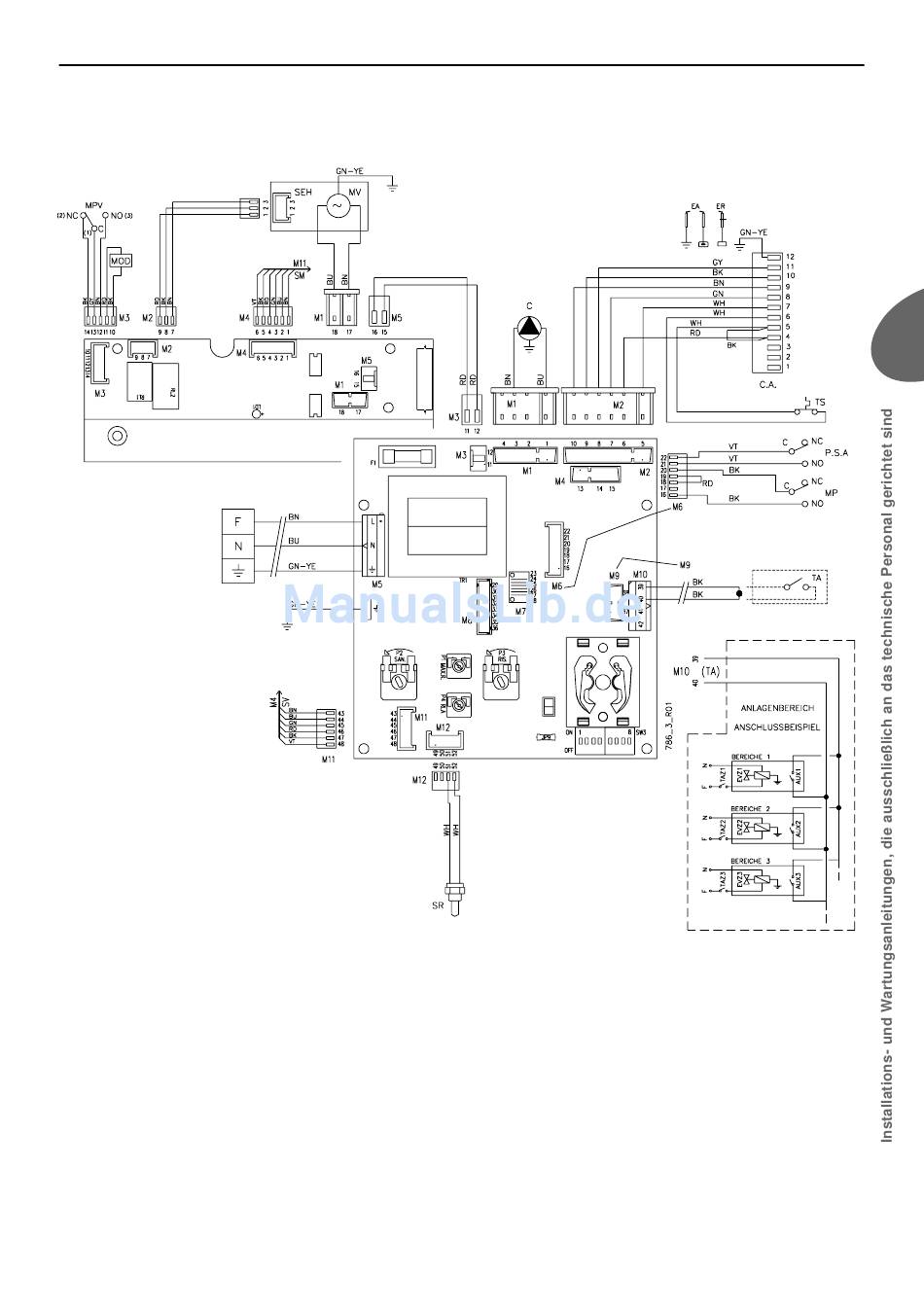

Elektrischer Schaltplan
THEMA CLASSIC FC24
SV
FARBLEGENDE:
BK
Schwarz
BN
Braun
BU
Blau
GN
Grün
GNYE Grün-Gelb
GY
Grau
OG
Orange
RD
Rot
VT
Violett
WH
Weiß
C
Umwälzpumpe
CA
Gasfeuerungsautomat
EA
Zündelektroden
ER
Überwachungselektrode
F1
Glasrohrsicherung (2 A)
MOD Modulator
MP
Mikrodruckschalter
MPV Mikrodruckschalter Abgasventilator
982160195_000 - 12/09 - Saunier Duval
SM
EVZ1/2/3... Elektroventil Bereich
1/2/3...
AUX1/2/3... Hilfskontakt AUX von
EVZ1/2/3...
TAZ1/2/3... Raumthermostat
Bereich 1/2/3...
MV
Ventilatormotor
PSA
Sicherheitsdruckschalter Wasser (Kontakt "NO"
geschlossen = Druck)
SEH
Geschwindigkeitssensor Ventilator Hall
SM
Modulationskarte
SR
Temperatursonde Heizung
SV
Kontrollkarte Ventilator
TA
Einfacher Kontakt Raumthermostat oder handelsüblicher
Zeitthermostat unter sehr niedriger Sicherheitsspannung
SELV
TS
Sicherheitsthermostat
