— falls es notwendig ist, die Einstellung zu korrigieren, beziehen Sie sich auf die Abbildung und
fahren wie folgt fort:
• die Schutzhaube [C] abnehmen;
• den MAX. – Druck mittels Schraubenmutter [B] einstellen (SW 10 mm). Durch das Dre-
hen in Richtung Uhrzeigersinn wird der Druck erhöht, durch Drehen gegen den Uhrzei-
gersinn vermindert;
• erneut einen der Anschlussstecker herausziehen [3];
• den MIN. - Druck über die Schraube [A] regeln (mit einem 4 mm Schraubenzieher); bitte
achten Sie darauf, dass die Schraubenmutter [B] nicht gleichzeitig bewegt wird. Durch
das Drehen in Richtung Uhrzeigersinn wird der Druck erhöht, durch Drehen gegen den
Uhrzeigersinn vermindert;
• erneut den Anschlussstecker [3] einsetzen und überprüfen, dass sich der MAX. - Druck
nicht verändert hat;
• die Schutzhaube [C] wieder anbringen;
Wichtig: NACH JEDER ÄNDERUNG AM GASVENTIL MUSS DIE KAPPE [C] MONTIERT
SEIN.
— Schrauben Sie die Schraube des Meßnippels am Ausgang erneut fest [1] und überprüfen Sie,
dass kein Gas entweicht.
— Um den Brenner auszuschalten, drehen Sie den Betriebswahlschalter Sommer/ Winter auf
Position "0".

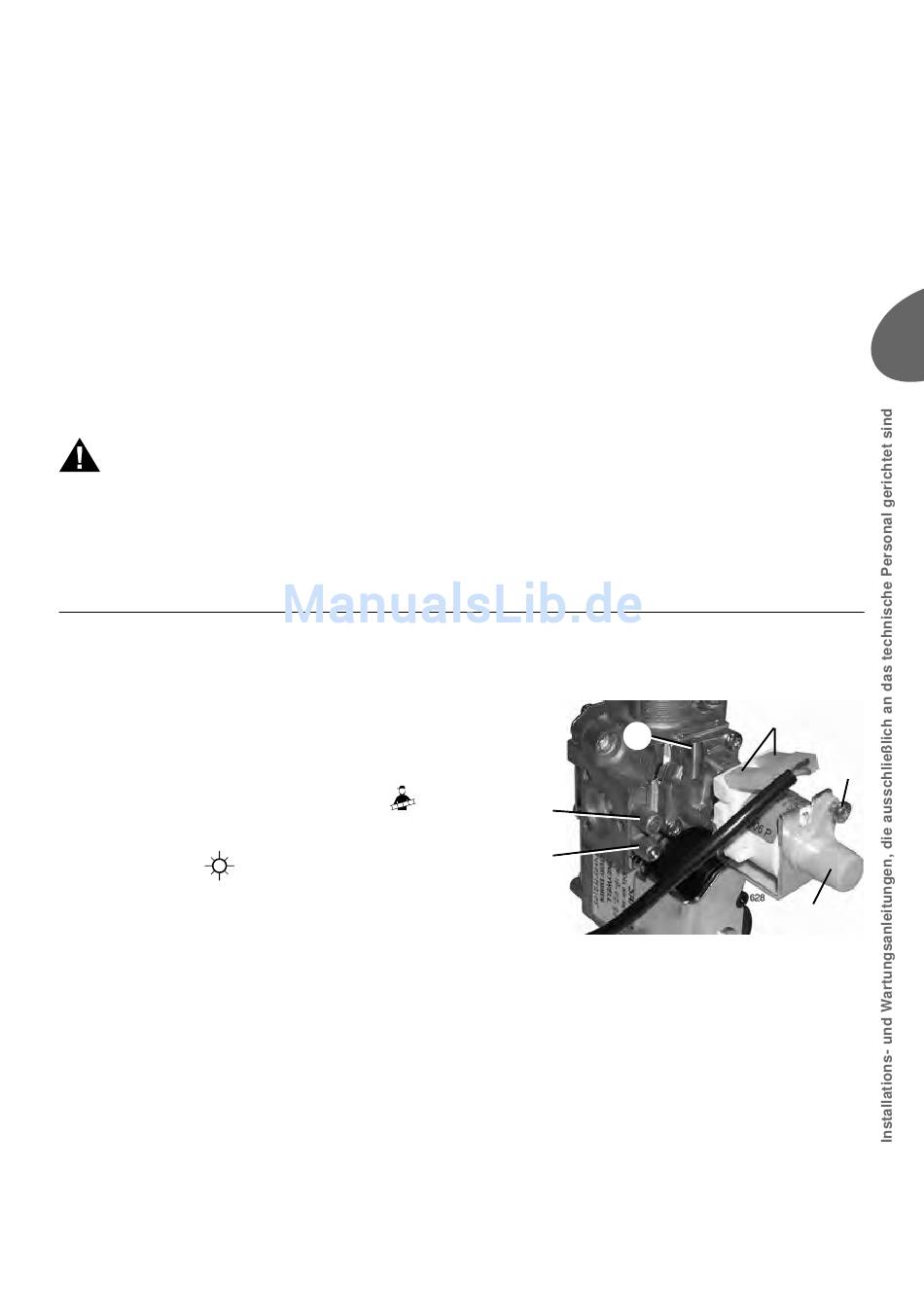

Modelle "FC"
— Die Schraube des Meßnippels am Ausgang [1] des
Gasventils lockern (2-3 Drehungen), das Manome-
ter anschliessen und aus dem Anschluss "Vent" [3]
die Silikonrohrleitung abziehen;
— Bringen Sie den Betriebswahlschalter Sommer/
Winter auf die Position Kaminfeger
Sie ihn in dieser Position für mindestens 3 Sekun-
den, dann stellen Sie den Schalter wieder auf Posi-
tion Sommer
blinkt schnell und der Brenner läuft auf maximale
Leistung um die max. Leistung des Heizgerätes ein-
zustellen. Die Wärme wird an in die Heizanlage ab-
gegeben;
— Mindestens 10 Sekunden warten und prüfen bis der
Düsendruck mit dem MAX-Wert anhand der "DÜSEN-
DRUCKTABELLE" übereinstimmt;
— um die MIN-Leistung des Heizgerätes zu prüfen, muß einer
der Stecker [5] an der Modulationsspule abgezogen werden. Den gemessenen Dücsendruck
mit dem MIN-Wert anhand der "DÜSENDRUCKTABELLE" überprüfen;
— den Anschlussstecker [5] erneut einsetzen;
982160195_000 - 12/09 - Saunier Duval
zurück. Die grüne Kontrolllampe
und halten
1
2
GASVENTIL
5
6
MEßNIPPELS
1 = Düsendruck
2 = Anschlußfliessdruck
6 = Anschluss "Vent"
4
3
- 25 -
