Kontrolle Gaseinstellungen
Vergleichen Sie vor der Inbetriebnahme des Gerätes die Angaben zur eingestellten Gasart auf
dem Typenschild mit der örtlichen Gasart. Erdgas: Liegt der Anschlussdruck ausserhalb des Be-
reichs von 17 bis 25 mbar, dürfen Sie keine Einstellung durchführen und das Gerät nicht in Betrieb
nehmen! Führen Sie vor der Erstinbetriebnahme eine Dichtheitsprüfung der gasführenden Teile
des Heizgerätes mit einem max. Druck von 50 mbar durch.
Das Heizgerät ist bereits im Werk voreingestellt und auf Dichtheit überprüft. Es ist die Pflicht bei
der Erstinbetriebnahme die erfolderlichen Gasmengen (Düsendruck) bei min und max Leistung zu
überprüfen. Im gegenteiligen Fall müssen die in diesem Abschnitt beschriebenen Vorgänge durch-
geführt werden.
Um die Kontrolle des Brennerdüsendrucks durchzuführen, sollte dafür geeignetes Manometer an
die entsprechenden Meßnippeln (1 oder 2) am Gasventil angeschlossen werden (siehe Abbildung
"GASVENTIL").
Vermerk: Um zu kontrollieren, dass sowohl der Druck, als auch die Leistung des Gases ausrei-
chend ist und den korrekten Betrieb des Geräts zu garantieren, wird das Messen am Brenner
im Betrieb durchgeführt.
Überprüfen der Gaseinstellungen am Gasventil
Modelle "CC"
— Die Schraube des Meßnippels am Ausgang [1] des
Gasventils lockern (2-3 Drehungen) und das Mano-
meter anschliessen;
— Bringen Sie den Betriebswahlschalter Sommer/ Win-
ter auf die Position Kaminfeger
in dieser Position für mindestens 3 Sekunden, dann
stellen Sie den Schalter wieder auf Position Sommer
zurück. Die grüne Kontrolllampe blinkt schnell und
der Brenner läuft auf maximale Leistung um die max.
Leistung des Heizgerätes einzustellen. Die Wärme
wird an die Heizungsanlage abgeführt;
— Mindestens 10 Sekunden warten und prüfen, bis der
Düsendruck mit dem MAX - Wert wie in der "DÜSEN-
DRUCKTABELLE" übereinstimmt;
— um die MIN-Leistung des Heizgerätes zu prüfen, muß
einer der Stecker [3] an der Modulationsspule abge-
zogen werden. Den gemessenen Düsendruck dem
MIN. – Wert laut der "DÜSENDRUCKTABELLE" über-
prüfen;
— den Stecker [3] erneut auf die Modulationsspule
stecken;
- 24 -
und halten Sie ihn

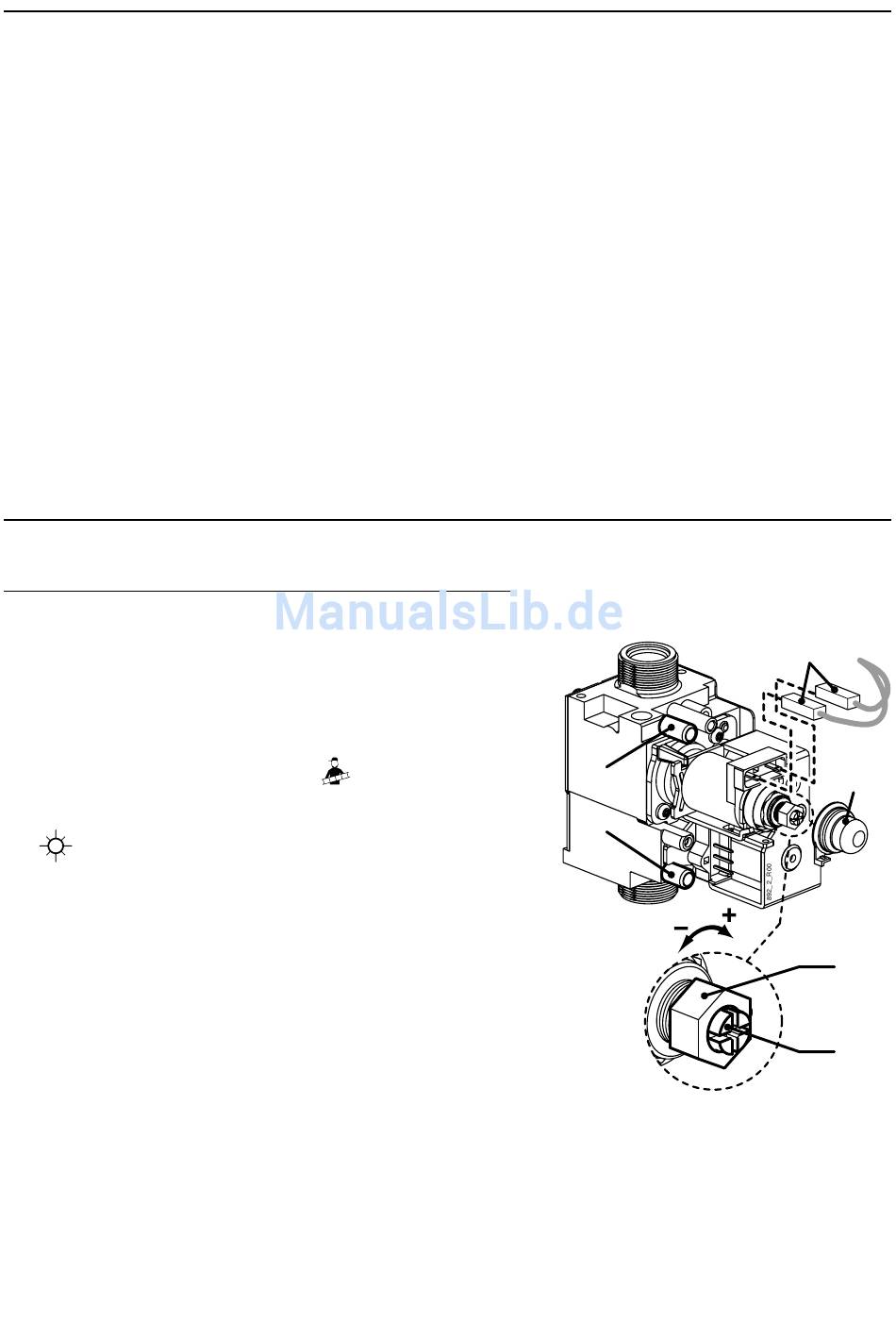

GASVENTIL
1
2
LEGENDE
1 = Düsendruck
2 = Anschlußfliessdruck
982160195_000 - 12/09 - Saunier Duval
3
C
B
A
