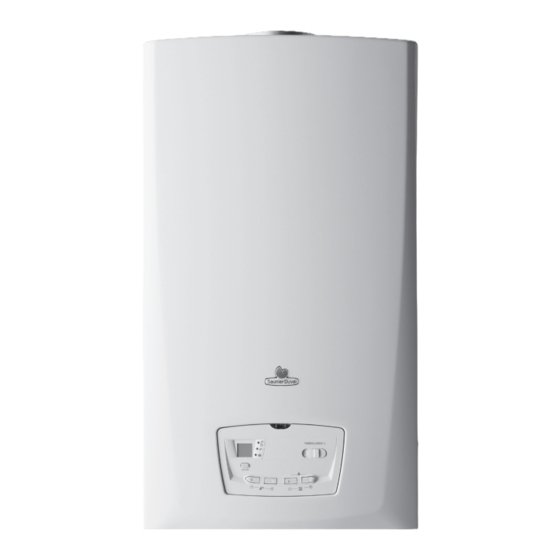

Saunier Duval CC 24 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Saunier Duval Anleitungen
  4. Heizgeräte
  5. THEMACLASSIC 2 CC 24
  6. Installationsanleitung
Saunier Duval CC 24 Installationsanleitung

Saunier Duval CC 24 Installationsanleitung

Vorschau ausblenden Andere Handbücher für CC 24:
Inhaltsverzeichnis

Werbung

Quicklinks

Einfach zuverlässig
Installationsanleitung
THEMACLASSIC 2
CC 20
CC 24
FC 24

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Saunier Duval CC 24

Inhaltszusammenfassung für Saunier Duval CC 24

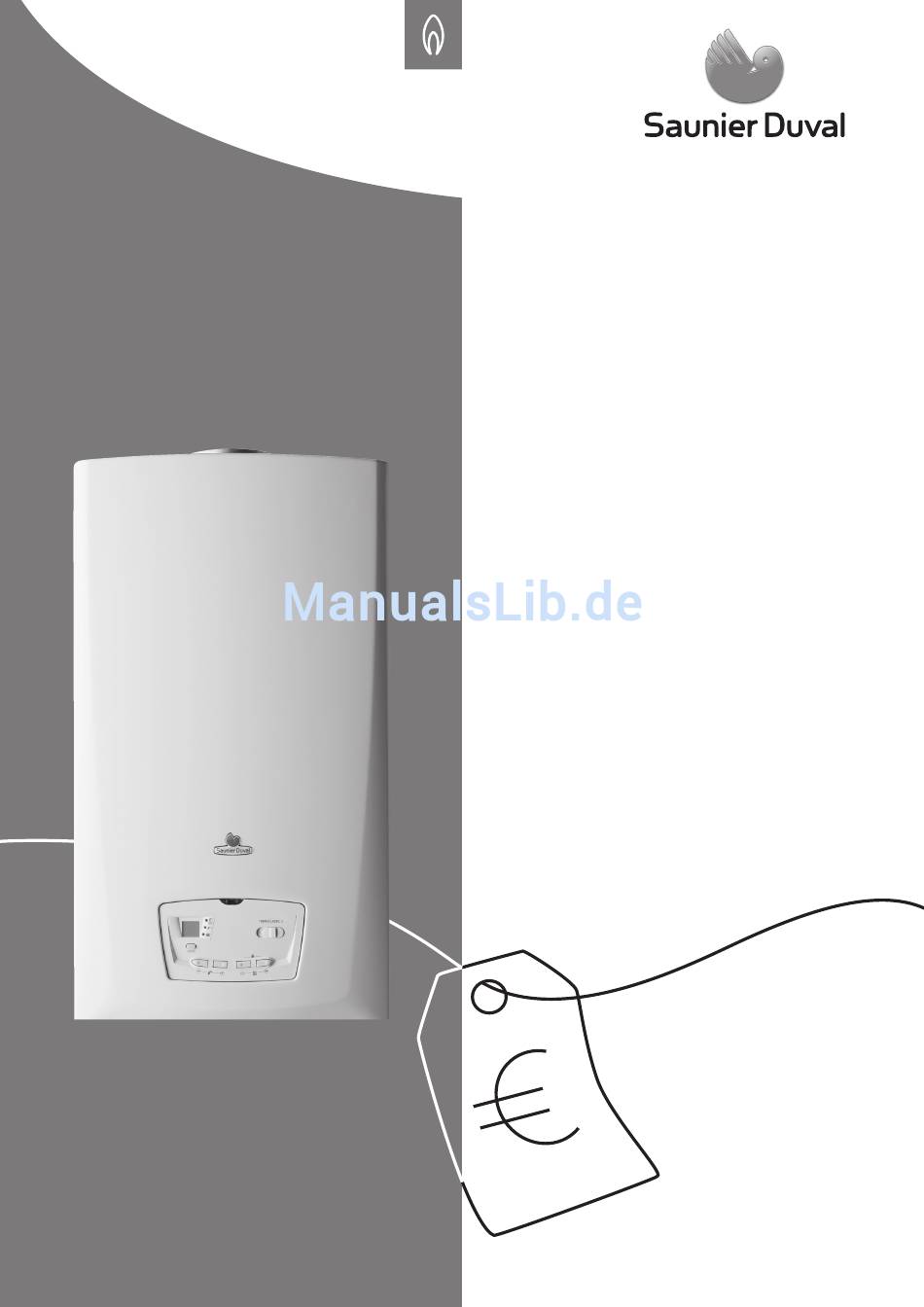

  • Seite 1 Einfach zuverlässig Installationsanleitung THEMACLASSIC 2 CC 20 CC 24 FC 24...

  • Seite 2: Inhaltsverzeichnis

    Gerät aufhängen .....................12 Hydraulische Anschlüsse ......................13 Gas- und Wasseranschluss ................13 Abgasanschluss ......................... 14 Model THEMACLASSIC 2 CC 20 / CC 24..............14 Model THEMACLASSIC 2 FC 24 ................15 Beschreibung der Abgaskonfiguration ..............15 Elektrischer Anschluss ....................... 17 Zugang zu den elektrischen Anschlüssen ............17 Verdrahtung .....................17...
  • Seite 3 INHALTSVERZEICHNIS Spezifische Einstellungen ......................22 11.1 Bypass einstellen ....................22 11.2 Pumpenleistung einstellen ................22 11.3 Technische Einstellungen und Parameterliste des Geräts ........22 11.4 Erneute Prüfung und erneuter Start ..............25 Benutzerinformation ........................25 SER VI CE A R B E I T E N Fehlersuche und -behebung .......................

  • Seite 4: Einleitung

    Diese Installations- und Wartungsanleitung gilt ausschließlich für die folgenden Geräte: • Themaclassic 2 CC 20 0010013278 • Themaclassic 2 CC 24 0010013279 • Themaclassic 2 FC 24 0010013280 Ihren Gerätetyp entnehmen Sie dem Typenschild, dass auf der Rückseite der Elektronikbox angebracht ist.

  • Seite 5: Typenschild

    - Minimale und maximale Nennwärmeleistung (P) - Minimale und maximale Nennwärmebelastung (Q) - Typ und Spannung der elektrischen Stromversorgung - Elektrische Schutzklasse GEFAHR: Das Gerät darf nur an den auf dem Typenschild angegebenen Gaskategorie angeschlossen werden. 0020137977_03 - 03/12 - Saunier Duval - 4 -...

  • Seite 6: Hydraulischer Aufbau

    28 Sicherheitsventil 3bar (Heizung) 11 Brenner 29 Gas-Absperrhahn 12 Überwachungselektrode 30 Wartungshahn für Vorlauf-Heizung 13 Rücklauftemperaturfühler 14 Verbrennungskammer Rücklauf-Heizung 15 Primär-Wärmetauscher Kaltwasseranschluss 16 Strömungssicherung Vorlauf-Heizung 17 Abgasaustrittswächter Warmwasseranschluss 18 Zündelektrode Gasanschluss 0020137977_03 - 03/12 - Saunier Duval - 5 -...
  • Seite 7 30 Sicherheitsventil 3bar (Heizung) 12 Überwachungselektrode 31 Gas-Absperrhahn 13 Rücklauftemperaturfühler 32 Wartungshahn für Vorlauf-Heizung 14 Verbrennungskammer 15 Primär-Wärmetauscher Rücklauf-Heizung 16 Luftdichter Verbrennungsluftraum Kaltwasseranschluss 17 Gebläse Vorlauf-Heizung 18 Druckwächter Warmwasseranschluss 19 Kondensatabscheider Gasanschluss 0020137977_03 - 03/12 - Saunier Duval - 6 -...

  • Seite 8: Sicherheitshinweise Und -Bestimmungen

    ÖNORM B 8200 vorgesehen. • Schalten Sie das Gerät aus. • Unterbrechen Sie die elektrische Stromversorgung des Gerätes. • Schließen Sie das Gasabsperrventil des Gerätes. • Verwenden Sie die dafür vorgesehenen Wartungsabsperrungen des Gerätes. 0020137977_03 - 03/12 - Saunier Duval - 7 -...

  • Seite 9: Recycling

    Wir empfehlen Ihnen, die Verpackung des Gerätes verantwortungsbewusst zu entsorgen. • Die recyclebaren Abfälle (Kartons, Plastik...) und die nicht recyclebaren Abfälle (Band...) trennen. • Diese Abfälle nach den geltenden Vorschriften trennen. 0020137977_03 - 03/12 - Saunier Duval - 8 -...

  • Seite 10: Montage Des Gerätes

    Schema aufgeführten Abstände unbedingt eingehalten werden. HINWEIS: Das geeignete Befestigungsmaterial muss der ausführende qualifizierten Fachmann vor Ort bestimmen! • Bitte prüfen Sie den Inhalt auf Vollständigkeit und Unversehrtheit des Lieferumfanges. 0020137977_03 - 03/12 - Saunier Duval - 9 -...
  • Seite 11 Verlängerung für Füllhahn (x1) - Flachdichtung (16.0 x 24.0) (x3) Durchflussmengenbegrenzer (x1) Verlängerung für Füllhahn (x1) - Gelb (THEMACLASSIC 2 CC 20) Durchflussmengenbegrenzer (grau) (x1) - Grau (THEMACLASSIC 2 CC 24) Montageschablone (x1) Montageschablone (x1) Dokumente (x1) Kaminadapter (x1) Installationsanleitung (x1) Kaminadapter Ø125/110...

  • Seite 12: Empfehlungen Vor Der Installation

    Eine separate Füll- und Entleereinrichtung, am tiefsten Punkt der Heizungsanlage, wird empfohlen. Bei Verwendung von Thermostatventilen ist es wichtig, dass in dem Raum, in dem der Raumtemperaturregler verwendet wird, keine Thermostatventile an den Heizkörpern angebracht sind. (Achtung regeltechnische Beeinflussung). 0020137977_03 - 03/12 - Saunier Duval - 11 -...

  • Seite 13: Abmessungen

    4 5 0 3 6 5 6.3.2 THEMACLASSIC 2 FC 57.5 57.5 2 3 2 • Bohren Sie die Befestigungslöcher gemäß der mitgelieferten Montageschablone. 7 9 8 4 5 0 3 6 5 0020137977_03 - 03/12 - Saunier Duval - 12 -...

  • Seite 14: Hydraulische Anschlüsse

    Reparaturen durch. Legende Heizgerät Geräteaufhängung Montageschablone • Montieren Sie die Geräteaufhängung (2) waagerecht an die Wand. • Hängen Sie das Gerät von oben auf den Gerätehalter. Legende Gas-Anschluss Warmwasser-Anschluss Vorlauf-Heizung Kaltwasser-Anschluss Rücklauf-Heizung 0020137977_03 - 03/12 - Saunier Duval - 13 -...

  • Seite 15: Abgasanschluss

    Prüfen Sie die korrekte Funktion des Abgassensor. Das Gerät ist mit einem Abgassensor ausgestattet und schaltet bei etwaigen Abgasaustritt aus Sicherheitsgründen automatisch Model THEMACLASSIC 2 CC 20 / CC 24 • Bevor Sie Arbeiten am Abgassystem vornehmen, prüfen Sie Gehen Sie wie folgt vor: die Funktion der Abgasklappe (falls vorhanden).

  • Seite 16: Model Themaclassic 2 Fc 24

    8.2.1 Verordnungen 8.3.1 Abluftsystem • Maximale Rohrlängen der Luft-/Abgasführung entnehmen Sie ACHTUNG: den unten stehenden Planungsbeispielen. Nur für Saunier Duval zertifizierte Abgassysteme sind für die Installation zulässig (ÖVGW-Systemzertifizierung). 8.3.2 Waagerechte Luft-/Abgasführung, Verschiedene Konfigurationen von Abgasanlagen können konzentrischer Abzug montiert werden.

  • Seite 17: Senkrechte Luft-/Abgasführung, Konzentrischer

    C 42 Ø 60/100 1.5 m 0.4 m An jeder Stelle, an der ein zusätzlicher 90° Bogen erforderlich ist (oder 2 mit 45°), muss die Länge (L) um 1 m gekürzt werden. 0020137977_03 - 03/12 - Saunier Duval - 16 -...

  • Seite 18: Elektrischer Anschluss

    Schraubklemmen Drähte Stromkabel • Manteln Sie das Stromkabel (3) max. 30mm ab und isolieren Sie die Drähte (2) ab. • Schließen Sie die Drähte (2) an die entsprechenden Schraubklemmen (1) an. 0020137977_03 - 03/12 - Saunier Duval - 17 -...

  • Seite 19: Anschlusspläne

    INSTALLATION Anschlusspläne 9.3.1 Anschlussplan THEMACLASSIC CC 20 / CC 24 Ebus 24 V 230 VAC 1 2 3 Legende Durchflusssensor 10 Sicherung 11 Anschluss 230V für Multifunktions-Modul Pumpe Zünd- und Ionisationselektrode 12 Abgassensor Solar-Verbindung 13 Abgassensor Thermostat 14 Vorlauf-Temperaturfühler Anschluss für Aussenfühler (Zubehör) Anschluss 24V für Multifunktions-Modul...
  • Seite 20 15 Druckwächter Anschluss für Aussenfühler (Zubehör) 16 Vorlauf-Temperaturfühler Anschluss 24V für Multifunktions-Modul 17 Rücklauf-Temperaturfühler EBUS-Anschluss für Reglerzubehör 18 Motor für Vorrangumschaltventil Anschluss für Raumthermostat 19 Drucksensor 10 Netzanschluss 230V 20 Gasarmatur 0020137977_03 - 03/12 - Saunier Duval - 19 -...

  • Seite 21: Anschlüsse Von Regelgeräten, Zubehör Und Externen Anlagenkomponenten

    24 V Die Anreicherung des Heizwassers mit Zusatzstoffen kann Sachschäden hervorrufen. Bei ordnungsgemäßer Verwendung folgender Produkte wurden an Saunier Duval Geräten bislang jedoch keine Unverträglichkeiten festgestellt. • Befolgen Sie bei der Verwendung die Anleitungen des Herstellers des Zusatzstoffes. Für die Verträglichkeit jedweder Zusatzstoffe im übrigen Heizsystem und für deren Wirksamkeit übernimmt Saunier Duval...

  • Seite 22: Heizungsseitiges Befüllen Und Entlüften

    • Drehen Sie die Pumpenwelle mehrere Male und setzen Sie dann die Schraube (3) wieder ein. 10.3 Warmwasserseitiges Befüllen und Entlüften • Öffnen Sie das Kaltwasser-Absperrventil am Gerät. • Füllen Sie das Warmwassersystem, indem Sie alle Warmwasserzapfstellen öffnen, bis Wasser austritt. 0020137977_03 - 03/12 - Saunier Duval - 21 -...

  • Seite 23: 11 Spezifische Einstellungen

    Konfigurationsmenü zu beenden. oder II, je nach erforderlicher Fördermenge, zu wählen. HINWEIS: Das Display kehrt nach 15 Minuten, wenn keine Aktivität erfolgt, in seine Ausgangsposition zurück oder wenn Sie 5 Sekungen lang drücken. 0020137977_03 - 03/12 - Saunier Duval - 22 -...
  • Seite 24 Istwert in l/min. Warmwasser Zeigt die Gebläsegeschwindigkeit (in U/min) zwischen 0 und 99 an. COD. 17 Gebläsedrehzahl Multiplizieren Sie den angezeigten Wert mit 100. COD. 18 Brennerleitung Istwert in kW der aktuellen Brennerleistung. 0020137977_03 - 03/12 - Saunier Duval - 23 -...
  • Seite 25 Zeigt die Außentemperatur, die vom Außenfühler gemessen wird, an (wenn ein Fühler angeschlossen ist). Wählen Sie einen Wert zwischen 0 und 20 Sekunden, um die Brennerzündung zu verzögern, wenn ein COD. 22 Solarkonfiguration Pufferspeicher an den Gerät angeschlossen ist. 0020137977_03 - 03/12 - Saunier Duval - 24 -...

  • Seite 26: Erneute Prüfung Und Erneuter Start

    - Den Benutzer auf Vorsichtsmaßnahmen hinweisen, die ergriffen werden müssen, um das System, das Gerät und das Gebäude vor Schäden zu bewahren; - Weisen Sie den Betreiber auf die Notwendigkeit einer jährlichen Wartung der Anlage hin. 0020137977_03 - 03/12 - Saunier Duval - 25 -...

  • Seite 27: Servicearbeiten

    • Prüfen Sie den Fühler. Fehler am Druckfühler Temperaturfühler des Heizrücklaufs • Prüfen Sie die Fühleranschlüsse. abgeschaltet Temperaturfühler des • Prüfen Sie die Kabelstränge. Heizrücklaufs fehlerhaft Temperaturfühler des Heizrücklaufs • Prüfen Sie den Fühler. kurzgeschlossen 0020137977_03 - 03/12 - Saunier Duval - 26 -...
  • Seite 28 Messfühler für TTB - Kurzschluss des externen Sicherung Rauchmessfühler • Prüfen Sie die Anschlüsse der Messfühler. Externer Rauchmessfühler Interner nicht mehr angeschlossen Messfühler für TTB - Kurzschluss des internen Sicherung Rauchmessfühler 0020137977_03 - 03/12 - Saunier Duval - 27 -...

  • Seite 29: 14 Heizungsseitige Geräteentleerung

    Wir empfehlen daher den Abschluss einer Wartungsvereinbarung. Unterlassene oder unsachgemäße Wartung kann die Betriebssicherheit des Gerätes beeinträchtigen. Um alle Funktionen Ihres Saunier Duval Geräts auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Reparaturarbeiten.

  • Seite 30: Reinigung Der Komponenten

    • Aktivieren Sie die Funktion, indem Sie die Knöpfe Clip bei der Funktion gleichzeitig drücken. • Schließen Sie den Kaltwasserhahn. • Entfernen Sie den Halteclip (2) des Filters (1). • Entnehmen Sie den Filter (1) und reinigen Sie ihn. 0020137977_03 - 03/12 - Saunier Duval - 29 -...

  • Seite 31: Heizungsfilter

    • Entfernen Sie den Heizungsfilter (2). • Führen Sie eine Reinigung sowie anschließend den Wiedereinbau des Filters durch, wobei auf die korrekte Anbringung des Filters geachtet werden muss. Legende Luftdichte Platte Brenner Wärmetauscher Schraube Brenner-Türdichtung Isolierstoff 0020137977_03 - 03/12 - Saunier Duval - 30 -...

  • Seite 32: Ausdehnungsgefäß

    Prüfnippel (2) (siehe Abschnitt „Technische Daten“), der sich an der Unterseite des Ausdehnungsgefäß befindet. • Nach dem Einbau eines neuen Ausdehnungsgefäß befüllen und entlüften Sie das Gerät, oder falls erforderlich, die Heizungsanlage. 0020137977_03 - 03/12 - Saunier Duval - 31 -...

  • Seite 33: Technische Daten

    Abgastemperatur bei P max. 80 °C/60 °C °C 97.5 Abluftgaswerte (gemessen bei Nennwärmeabgabe mit dem Referenzgas G20, während des Heizens): 20.5 mg/kWh 21.9 4.55 11.7 10.2 NOx gewichtet mg/kWh 20.6 17.9 17.1 0020137977_03 - 03/12 - Saunier Duval - 32 -...
  • Seite 34 2.16 2.71 2.58 Gasmenge bei min. Heizleistung 1.21 1.23 1.45 Gas-Versorgungsdruck mbar Düsendruck min. mbar 2.84 Düsendruck max. mbar 11.5 8.92 Gasdüsendurchmesser 0.93 0.93 (*) réf. 15°C - 1013 mbar Luftdruck 0020137977_03 - 03/12 - Saunier Duval - 33 -...
  • Seite 35 SAUNIER DUVAL Salmhoferstraße 7 Vertrieb 1230 Wien Tel.: +43 (0) 1 615 20 70 Fax: +43 (0) 1 615 20 70 33 99 E-Mail: info@saunierduval.at Eine Marke der Vaillant Group Austria GmbH Werkskundendienst Tel.: +43 (0) 1 615 20 75...
