Um diese Zeit auf 30 Sekunden zu erhöhen, drehen Sie den Trimmer P1 MAX.R gegen den
Uhrzeigersinn (es wird notwendig sein danach die MAX. - Heizleistung einzu- stellen) auf den
linken Anschlag (8 Uhr Position)
— Die Heiztherme in Betrieb setzen und einen Warmwasserhahn öffnen, es kommt zur Zündung
des Brenners und der Druck wird über langsames Einschalten gesteuert. Falls die Werte ver-
schieden sind:
Mod. CC20 - Mod. CC24: 4 mbar
Mod. FC24: 5 mbar
Drehen Sie das Potentiometer P4 RLA (in Richtung Uhrzeigersinn um den Druck zu erhöhen,
gegen den Uhrzeigersinn um den Druck zu vermindern) solange bis der korrekte Wert erreicht
wird.
Einstellung der Heizungsteillast
Die maximale Heizleistung muss in Bezug auf die Notwendigkeit der Anlage eingestellt werden
(definiert im Entwurf). Die Werte des Gasdruckes, die sich auf die verschiedenen Leistungen be-

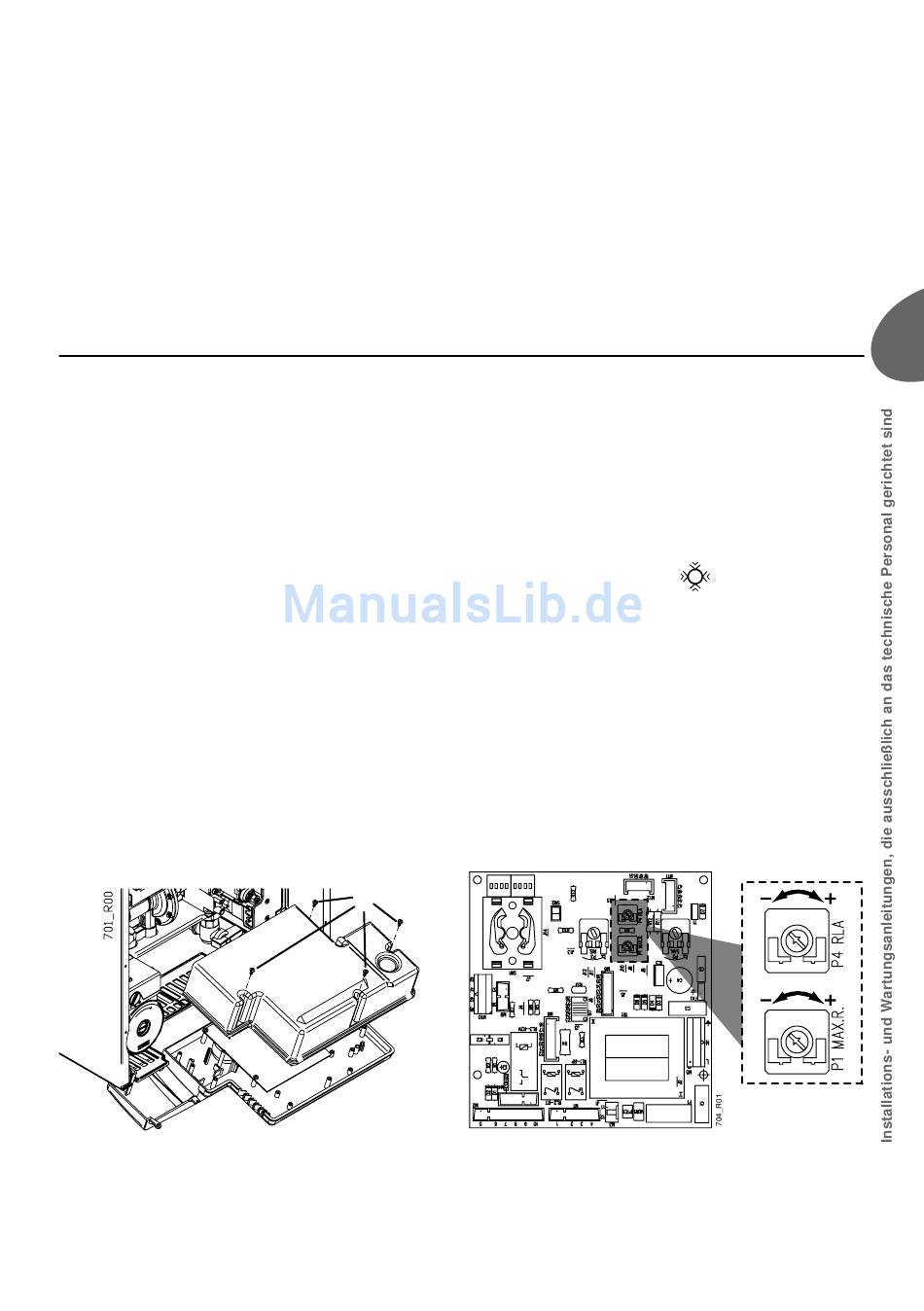

ziehen, sind in der "DÜSENDRUCKTABELLE" aufgeführt. Zwecks Druckeinstellung fahren Sie wie
in der Abbildung aufgezeigt fort:
— die Schrauben [1] abschrauben (siehe Figur) und den hinteren Verschluss der Steuertafel ent-
fernen.
— Bringen Sie den Betriebswahlschalter Sommer/ Winter auf die Position
Sie den Raumthermostat auf die höchste Temperatur.
— Bei Zünden des Brenners (warten Sie ca. 1 Minute) kontrollieren Sie den Wert des maximalen
maximalen Düsendrucks anhand des Manometers.
— Durch drehen am Potentiometer P1 MAXIMUM R. wird die Heizungsteillast eingestellt.
— Achten Sie darauf, den Potentiometer nicht ganz auf den linken Anschlag zu stellen. Die klein-
ste, sinnvoll einstellbare Heizungsteillast entspricht der 9-Uhr Position des Potentiome-
ters P1 MAX.R.
— Die Elektronikbox schließen.
982160195_000 - 12/09 - Saunier Duval
1
Winter und stellen
- 27 -
