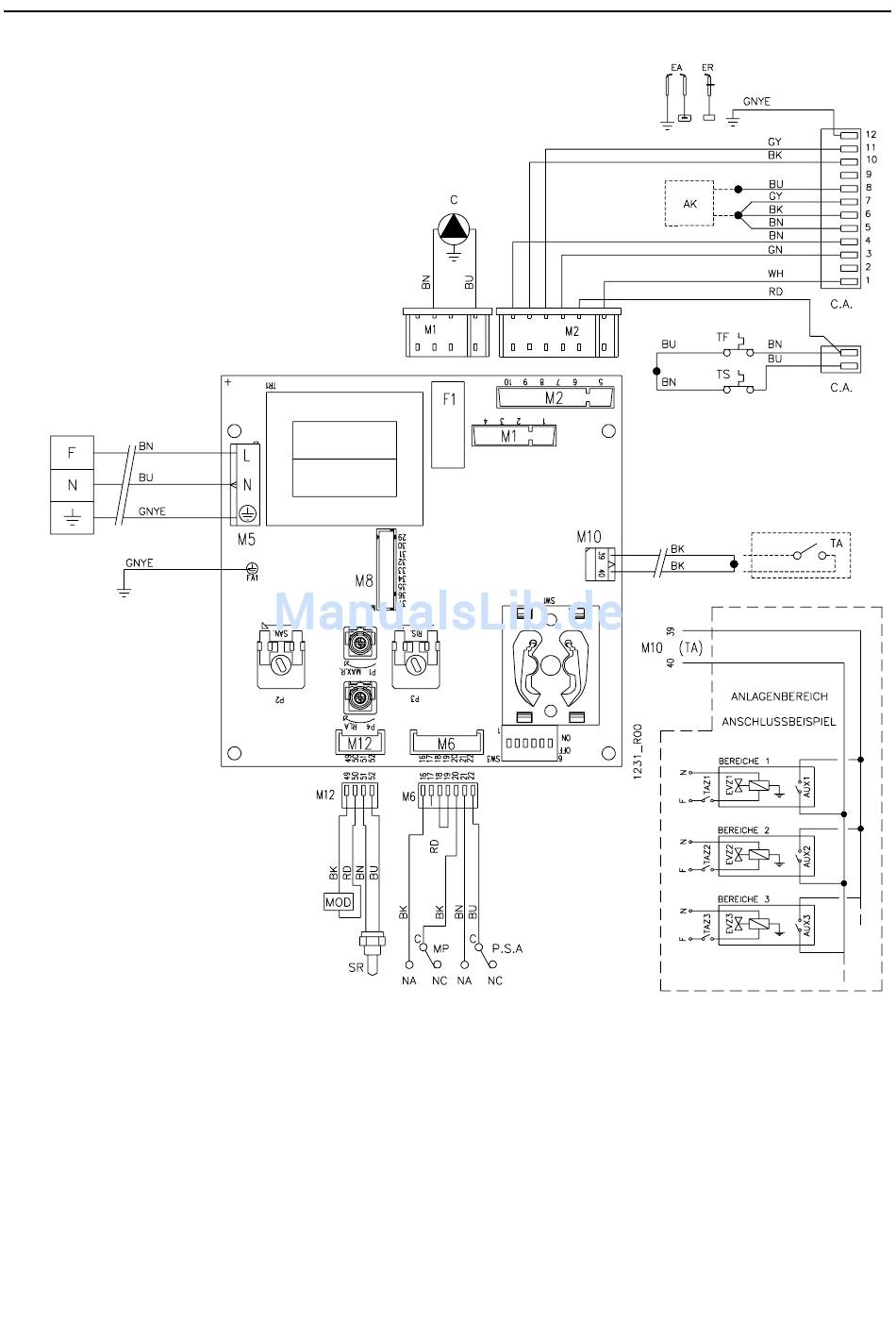

Elektrischer Schaltplan
THEMA CLASSIC CC20 - CC24
FARBLEGENDE:
BK
Schwarz
BN
Braun
BU
Blau
GN
Grün
GNYE Grün-Gelb
GY
Grau
OG
Orange
RD
Rot
VT
Violett
WH
Weiß
C
Umwälzpumpe
CA
Gasfeuerungsautomat
EA
Zündelektroden
ER
Überwachungselektrode
F1
Glasrohrsicherung (2 A)
AK
Abgasklappe
MOD Modulator
- 36 -
EVZ1/2/3... Elektroventil
Bereich 1/2/3...
AUX1/2/3... Hilfskontakt
AUX von
EVZ1/2/3...
TAZ1/2/3... Raum-
thermostat
Bereich 1/2/3...
MP
Mikrodruckschalter
PSA Sicherheitsdruckschalter Wasser (Kontakt "NO"
geschlossen = Druck)
SR
Temperatursonde NTC Heizung
TA
Einfacher Kontakt Raumthermostat oder handelsüblicher
Zeitthermostat unter sehr niedriger Sicherheitsspannung
SELV
TF
Rauchthermostat
TS
Sicherheitsthermostat
982160195_000 - 12/09 - Saunier Duval
