Kaminanschlüsse THEMA CLASSIC CC
Der Anschluß an den Abgasfang muß so ausgeführt werden, daß eventuell auftretendes Konden-
sat nicht in die Kombitherme gelangen kann. Der waagrechte Teil der Abgasleitung ist mit einer
Steigung von mindestens 3% zum Fang auszuführen. Eine vertikale Anlaufstrecke von 3 mal dem
Durchmesser ist vorteilhaft und kann vom Rauchfangkehrer vorgeschrieben werden. Vergewis-
sern Sie sich ob der vorgesehene Abgasfang für den Anschluß von Thema Classic CC20 / CC24
geeignet ist (Vorbefund des Rauchfangkehrers). Sollte eine Anhebung der Abgastemperatur
erforderlich sein, so kann der Werkskundendienst im Rahmen der technischen Möglichkeiten Ein-
stellungen vornehmen.
Kaminanschlüsse THEMA CLASSIC FC
(Gebläseunterstützte Verbrennung)
Gebrauch der Membrane
Heizthermen werden für erhöhte und konstan-
te Leistungen geplant. Damit diese Bedingung
erfüllt wird, empfiehlt es sich die Membrane
"D" richtig und unter Beachtung der Länge
des Abgasrohres anzubringen.
Achtung: Eine falsche Installation der
vorgeschriebenen Membrane könnte
den Normalbetrieb der Heiztherme
beeinträchtigen.

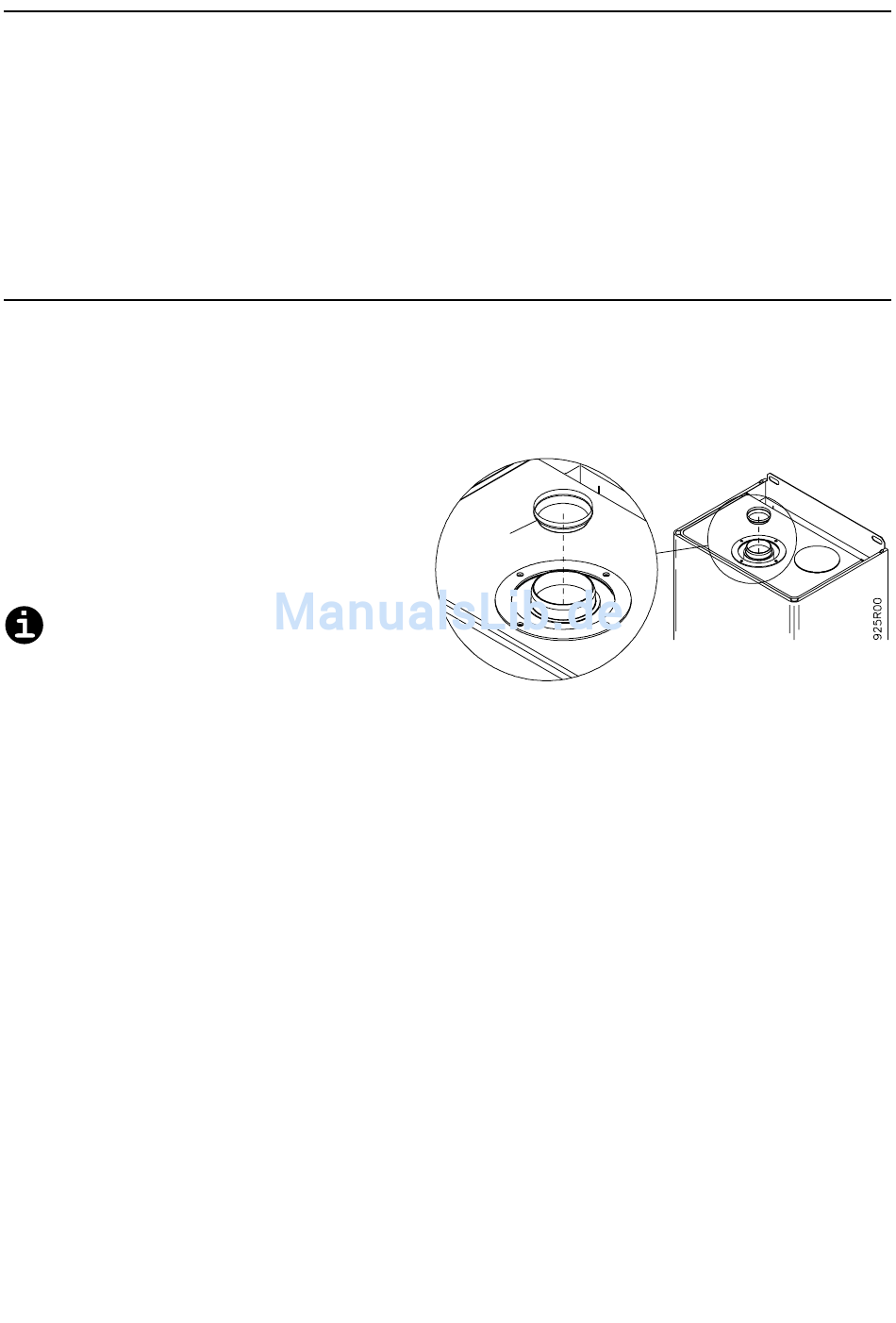

Die Membrane "D", falls vorgesehen, muss vor dem Einsetzen des Abgasrohres (in der Abbildung
angezeigt) angebracht werden.
Alle notwendigen Membranen (Ø 42 mm, Ø 46 mm und Ø 48 mm) sind in der Ausrüstung enthal-
ten. Die Membrane mit Ø 42 mm ist bereits angebracht und muss entfernt werden, falls eine
Membrane eines anderen Durchmessers vorgeschrieben wird. Der Durchmesser ist an der Mem-
brane selbst aufgedruckt.
Allgemeine Angaben zur Installation der Luft- und Abgasrohre
Zum Ziel der korrekten Funktionalität und Leistungsfähigkeit des Gerätes werden für die Luft- und
Abgasrohre in den horizontalen Bereichen Steigungen zwischen 2% und 5% Richtung Unterseite
und vom Gerät nach außen vorhergesehen.
- 20 -
D
982160195_000 - 12/09 - Saunier Duval
