Bedienung
5.1.1 Verlegeversionen

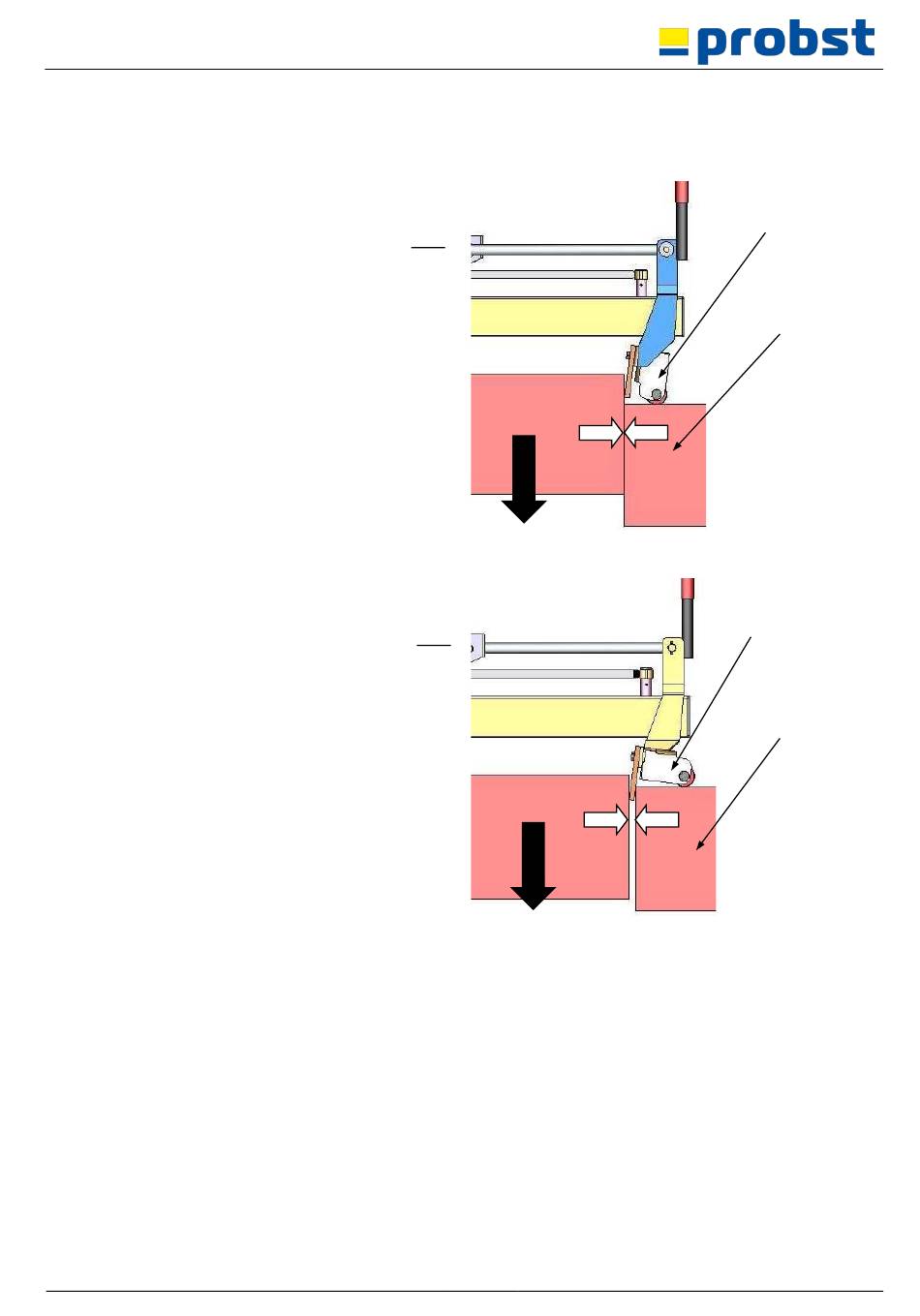

Version A
Um Bordsteine „dicht an dicht" (ohne Spalt) zu verlegen:
•
Absetzrolle (1) wie in Bild 001 ersichtlich montieren.
•
Gerät (VZ-HS) mit dem gegriffenen Bordstein dicht
am bereits verlegten Bordstein (2) positionieren und
Absetzrolle (1) aufsetzen.
•
Beim Öffnen des Gerätes (VZ-HS) gleitet der
Bordstein nach unten und liegt fugenlos zum bereits
verlegten Bordstein (2).
Version B
Um Bordsteine auf Abstand (ca. 20 mm) zu verlegen:
•
Absetzrolle (1) wie in Bild 002 ersichtlich montieren.
•
Gerät (VZ-HS) mit dem gegriffenen Bordstein dicht
am bereits verlegten Bordstein (2) positionieren und
Absetzrolle (1) aufsetzen.
•
Zum Ablegen wird das Gerät (VZ-HS) nur
geringfügig geöffnet, damit die zwischen den
Bordsteinen befindliche Lamelle die Bordsteine
nicht verschieben kann.
•
Daraufhin wird das Gerät (VZ-HS) angehoben und
somit die Lamelle zwischen den Steinen entfernt.
51600014 16 / 22
(1)
(2)
Bild 001
(1)
(2)
Bild 002
