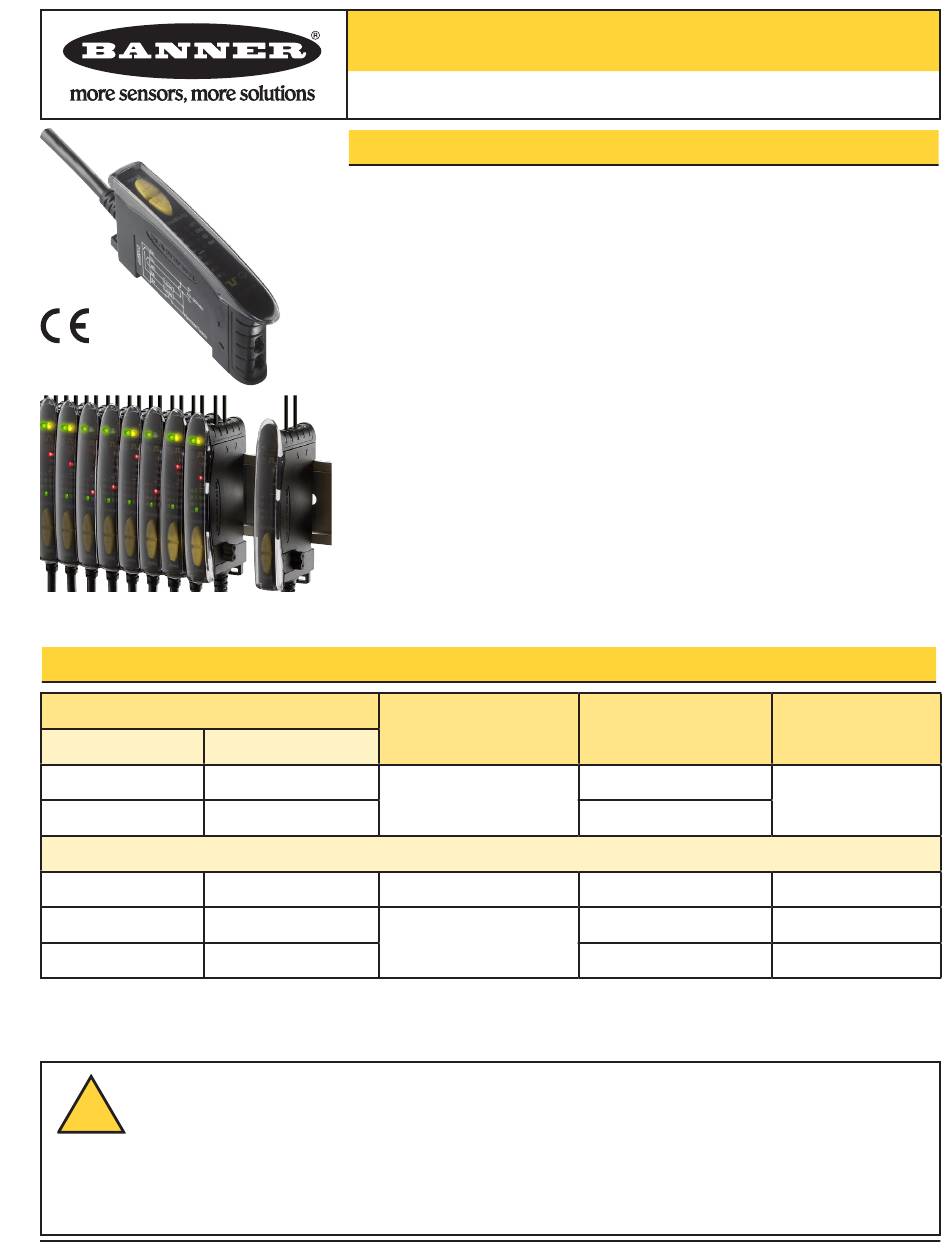

Banner D10 Expert Bedienungsanleitung

Standard Modelle
Block aus Modellen mit erweiterbarer
Stromversorgung
Ausführungen
Roter Lichtstrahl
D10BFP D10BFPG
D10BFPQ D10BFPGQ
D10B5FP
D10B2PFP
D10B2NFP
* Ausführungen mit 9-m-Kabel können durch Hinzufügung der Endung "W/30" an die Typenbezeichnung der Kabelversionen bestellt werden (z. B. D10BFP W/30). Die
Steckverbinder-Versionen benötigen zum Anschluss ein passendes Kabel (siehe Seite 12).
Achtung! Siehe Seite 10 für Leistungskurve.
ACHTUNG . . .
!
Diese Produkte dürfen NICHT als Sensoren zum Personenschutz eingesetzt werden. Das Nichtbeachten dieser Vorschrift kann
schwere Verletzungen oder den Tod zur Folge haben.
Die in dieser Broschüre beschriebenen Produkte verfügen NICHT über die selbstüber-wachenden redundanten Schaltungen, die für Perso-
nenschutz-Anwendungen erforderlich sind. Ein Sensorausfall oder Defekt kann zu unvorhersehbarem Schaltverhalten des Ausgangs führen.
Sicherheitsgeräte, welche die Anforderungen der Normen OSHA, ANSI und IEC für den Personenschutz erfüllen, finden Sie im aktuellen
Banner-Sicherheitsprodukte-Katalog.
D10 Expert
Innovativer Sensor für Kunststoff-Lichtleiter
• Leicht ablesbare 8-Segment-LED-Anzeige für TEACH- und Signalstärkeanzeige, plus kontinuier-
liche Anzeige des Betriebsstatus (vom Benutzer konfigurierbar)
• Einfache Einstellung der Optionen im Expert-style Konfigurationsmodus . Beinhaltet die Funktio-
nen Static und Dynamic TEACH, Window SET und die manuelle Feineinstellung
• Intelligentes Verfahren zur Regelung der Funktionsreserve zur Maximierung der Erfassungsleis-
tung bei kontrastarmen Anwendungen
• Schnelle 500-µs-Ansprechzeit mit verbesserter Übersprechschutzroutine (für zwei Sensoren)
im Normal-Modus
• Einstellbarer High-Speed Modus (HS) mit einer schnellen 200-µs-Ansprechzeit (Überspre-
chungsschutz deaktiviert)
• Flexible Konfiguration über Taster oder externen Eingangsleiter
• Einfache Auswahl von Light/Dark Operate (LO/DO) = Hell/Dunkelschaltung (LO/DO), 30-ms-
Ausschaltverzögerung und Ansprechgeschwindigkeiten lassen sich leicht über Drucktaster oder
einen externen Eingangsleiter einstellen
• Modelle mit sichtbarem rotem (660 nm) oder sichtbarem grünem (525 nm) Lichtstrahl verfügbar
• Extrem schlankes Gehäuse (10 mm) zur Montage auf 35-mm-DIN-Schiene
• Modelle mit erweiterbarer Stromversorgung bieten eine einfache Verdrahtung von bis zu 16 Sen-
soren und ermöglichen eine verbesserte Temperaturkompensation für die anreihbare Montage.
† US-Patent (s), ausgestellt oder anhängige
Grüner Lichtstrahl
Models with Bussable Power
—
—
Tochtergesellschaft Einheit
—
Darf nicht für den Personenschutz verwendet werden
™
– mit Schaltausgang und Balkenanzeige
Merkmale
Ausführungen
Beschreibung
Standard Modelle
Haupt-Einheit
12/08
Anschlussarten*
2 m Kabel
6-poliger Pico-Stecker
2 m (6.5')
Kabel
2 m (6.5')
Kabel
2 m (6.5')
Kabel
†
Ausgänge
Bipolar NPN/PNP
Bipolar NPN/PNP
1 x PNP
1 x NPN
GD156 Rev. D
