D10 Expert , Schaltausgang mit Balkenanzeige
™
Der D10 Expert ist ein anwenderfreundlicher Lichtleiter-Sensor zur Montage auf einer DIN-Schiene.
Er bietet zuverlässige Erfassung auch bei kontrastarmen Anwendungen. Zu den Konfigurationsopti-
onen gehören ein SETUP-Modus plus Static and Dynamic TEACH, and Window SET options sowie
eine manuelle Feineinstellung, Eine externe Programmierung und ein Notschalter für Stromunter-
brechnung.
Das kompakte Sensorgehäuse ist mit einer großen, gut lesbaren Balkenanzeige mit hell leuchten-
den LEDs ausgestattet. Dies erleichtert sowohl die Programmierung als auch die Zustandsüberwa-
chung im Betrieb.
Standard Modelle verfügen über bipolare Ausgänge, jeweils NPN und PNP. Die Haupteinheit mit
erweiterbarer Stromversorgung bietet ebenfalls bipolare Ausgänge, die untergeordneten Einheiten
verfügen über einen Ausgang, entweder NPN oder PNP.
Modelle mit erweiterbarer Stromversorgung wurden für die Verwendung in Maschinen und anderen
Applikationen entwickelt, in denen mehrere Sensoren kompakt verbaut werden sollen. Im Vergleich
mit den Standardsensoren wurde die Temperaturkompensation verbessert und der Verkabelungs-
aufwand reduziert. Außerdem sind Montageklammern erhältlich, die den Block aus verbunden Sen-
soren auf einer DIN Schiene sichern (siehe Seite 12).
Die Sensorkonfiguration erfolgt via TEACH, SET und SETUP Modus. Nachdem die Schwellen-
werte festgelegt wurden (entwerder mit TEACH oder SET Modus), kann im SETUP-Modus eine
Ausschaltverzögerung eingestellt, die Hell-/Dunkelschaltungs-Einstellung verändert oder hohe
Ansprechgeschwindigkeit gewählt werden. Zur Feineinstellung der Schwellenwerte kann die manu-
elle Einstellung verwendet werden (siehe Seite 8). Mit den zwei Tastern Dynamic (+) und Static (-)
oder über den externen Leiter können die Schwellenwerte aufgerufen und verändert werden.
Die Ansprechempfindlichkeit des Sensors kann mit jedem der drei folgenden Methoden konfiguriert
werden. Ein einzelner Schwellenwert wird festgelegt entweder mit Dynamic (on-the-fly) oder Static
TEACH, oder um einen Messbereich festzulegen, wird Window SET verwendet, mittig auf einen
Einzelpunkt ausgerichtet.
Externe Konfiguration
The remote configuration function may be used to configure the sensor remotely. Ebenfalls können
die Taster aus Sicherheitsgründen deaktiviert (gesperrt) werden. Schließen Sie den grauen Leiter
des Sensors an den Erdanschluss (0 VDC) an und schalten Sie einen externen Programmierschal-
ter
dazwischen. Senden Sie nun Impulse entsprechend den Diagrammen in den configuration-
anweisungen über die externe Leitung. Die Dauer eines einzelnen Impulses ist identisch mit dem
Wert T:
Rückkehr in den RUN-Modus
Einige TEACH, SET und SETUP Modi können entweder nach Ablauf der Time-Out-Zeit von 60 s
oder durch Beenden des Vorgangs verlassen werden:
• Im Static TEACH oder Window SET Modus halten Sie den Static-Taster (-) 2 s lang gedrückt
(oder senden Sie einen Impuls von 2 s über die externe Leitung). Der Sensor schaltet in den
RUN-Modus zurück, ohne dass neue Einstellungen abgespeichert werden.
• Zum Verlassen des SETUP-Modus halten Sie den Static-Taster (-) und den Dynamic-Taster (+)
2 s lang gedrückt (oder senden Sie einen Impuls von 2 s über die externe Leitung). Der Sensor
schaltet mit den aktuellen Einstellungen in den RUN-Modus zurück.
2
GD156 Rev. D
Übersicht
Sensorkonfiguration
0,04 s < T < 0,8 s
Zu den Positionen von Sender-
und Empfängeranschlüssen
siehe Seite 10.
Grüne
Power-
LED
Konfigura-
tions-LEDs
(grün)
Eingang für
erweiterbare
Stromversor-
gung (Abde-
ckung für
ungenutzten
Anschluss
wird
mitgeliefert)

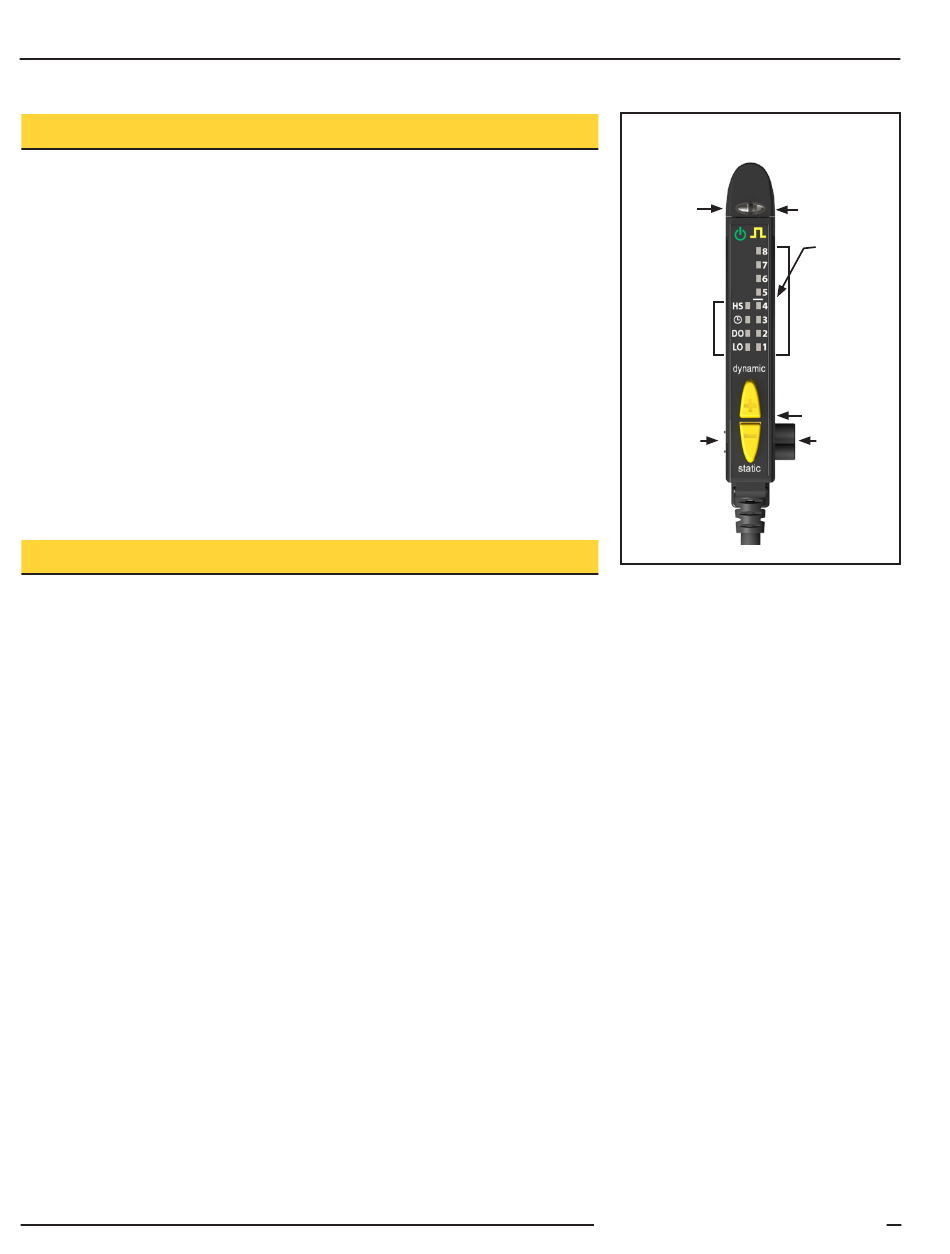

Abb. 1. Ausführung D10 mit Balkenanzeige,
Merkmale
Banner Engineering Corp. Minneapolis, MN U.S.A.
•
www.bannerengineering.com • Tel: 763.544.3164
Gelbe Aus-
gangs-LED
Schalt-
schwelle
Balken-
anzeige (rot)
Programmier-taster
Ausgang für
erweiterbare
Stromversor-
gung (Abde-
ckung für
ungenutzten
Anschluss
wird
mitgeliefert)
