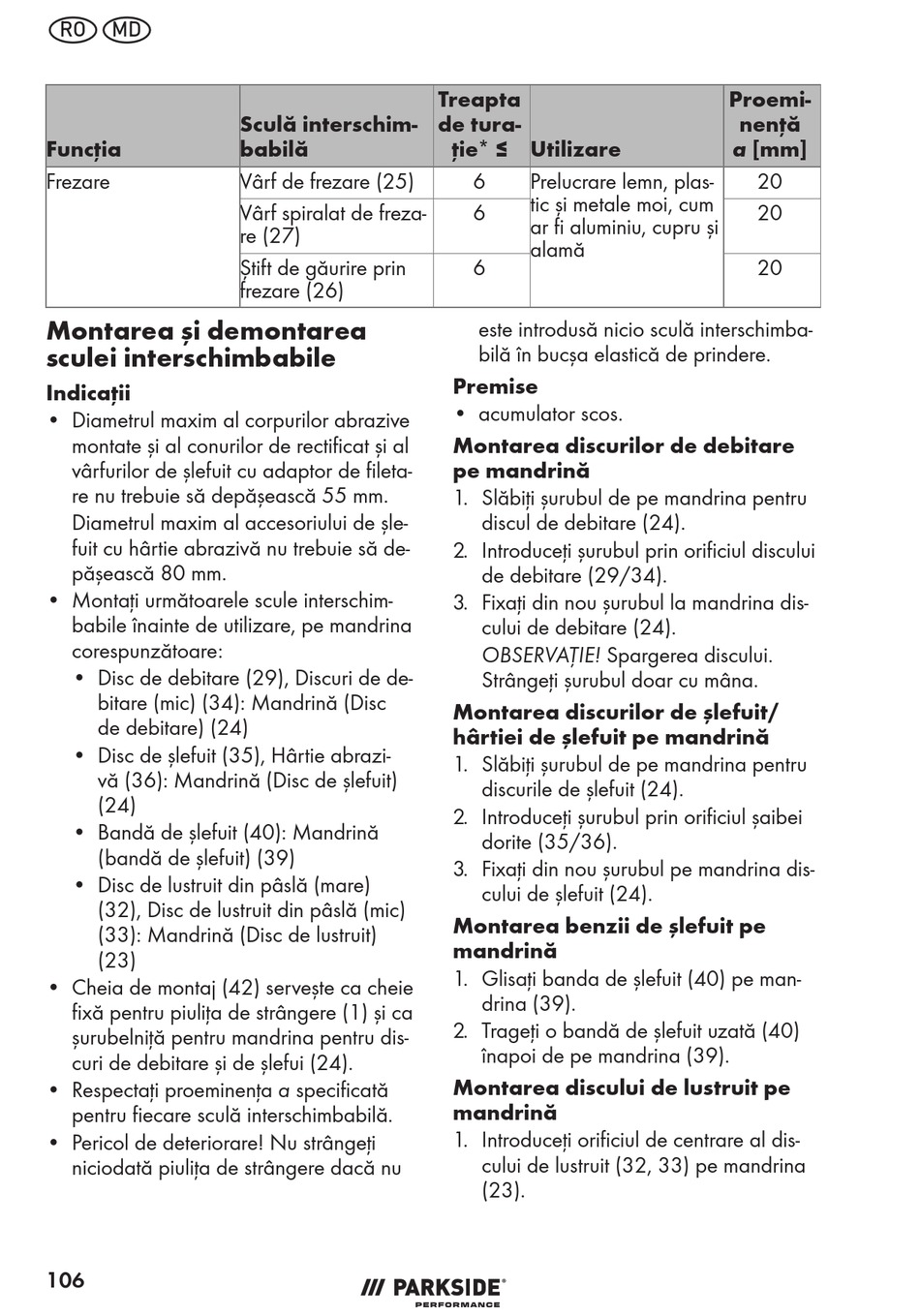

Parkside Performance PPFBSA 12 A1 Originalbetriebsanleitung Seite 106

RO MD
Funcția
Frezare
Montarea și demontarea
sculei interschimbabile
Indicații
• Diametrul maxim al corpurilor abrazive
montate și al conurilor de rectificat și al
vârfurilor de șlefuit cu adaptor de fileta-
re nu trebuie să depășească 55 mm.
Diametrul maxim al accesoriului de șle-
fuit cu hârtie abrazivă nu trebuie să de-
pășească 80 mm.
• Montați următoarele scule interschim-
babile înainte de utilizare, pe mandrina
corespunzătoare:
• Disc de debitare (29), Discuri de de-
bitare (mic) (34): Mandrină (Disc
de debitare) (24)
• Disc de șlefuit (35), Hârtie abrazi-
vă (36): Mandrină (Disc de șlefuit)
(24)
• Bandă de șlefuit (40): Mandrină
(bandă de șlefuit) (39)
• Disc de lustruit din pâslă (mare)
(32), Disc de lustruit din pâslă (mic)
(33): Mandrină (Disc de lustruit)
(23)
• Cheia de montaj (42) servește ca cheie
fixă pentru piulița de strângere (1) și ca
șurubelniță pentru mandrina pentru dis-
curi de debitare și de șlefui (24).
• Respectați proeminența a specificată
pentru fiecare sculă interschimbabilă.
• Pericol de deteriorare! Nu strângeți
niciodată piulița de strângere dacă nu
106
Sculă interschim-
babilă
Vârf de frezare (25)
Vârf spiralat de freza-
re (27)
Știft de găurire prin
frezare (26)
Treapta
de tura-
ție* ≤ Utilizare
6 Prelucrare lemn, plas-
tic și metale moi, cum
6
ar fi aluminiu, cupru și
alamă
6
este introdusă nicio sculă interschimba-
bilă în bucșa elastică de prindere.
Premise
• acumulator scos.
Montarea discurilor de debitare
pe mandrină
1. Slăbiți șurubul de pe mandrina pentru
discul de debitare (24).
2. Introduceți șurubul prin orificiul discului
de debitare (29/34).
3. Fixați din nou șurubul la mandrina dis-
cului de debitare (24).
OBSERVAŢIE! Spargerea discului.
Strângeți șurubul doar cu mâna.
Montarea discurilor de șlefuit/
hârtiei de șlefuit pe mandrină
1. Slăbiți șurubul de pe mandrina pentru
discurile de șlefuit (24).
2. Introduceți șurubul prin orificiul șaibei
dorite (35/36).
3. Fixați din nou șurubul pe mandrina dis-
cului de șlefuit (24).
Montarea benzii de șlefuit pe
mandrină
1. Glisați banda de șlefuit (40) pe man-
drina (39).
2. Trageți o bandă de șlefuit uzată (40)
înapoi de pe mandrina (39).
Montarea discului de lustruit pe
mandrină
1. Introduceți orificiul de centrare al dis-
cului de lustruit (32, 33) pe mandrina
(23).
Proemi-
nență
a [mm]
20
20
20
