Scharnier
Farblichtgerät
Holzschraube
4 x 25
Farblichtgerät
Holzrahmen

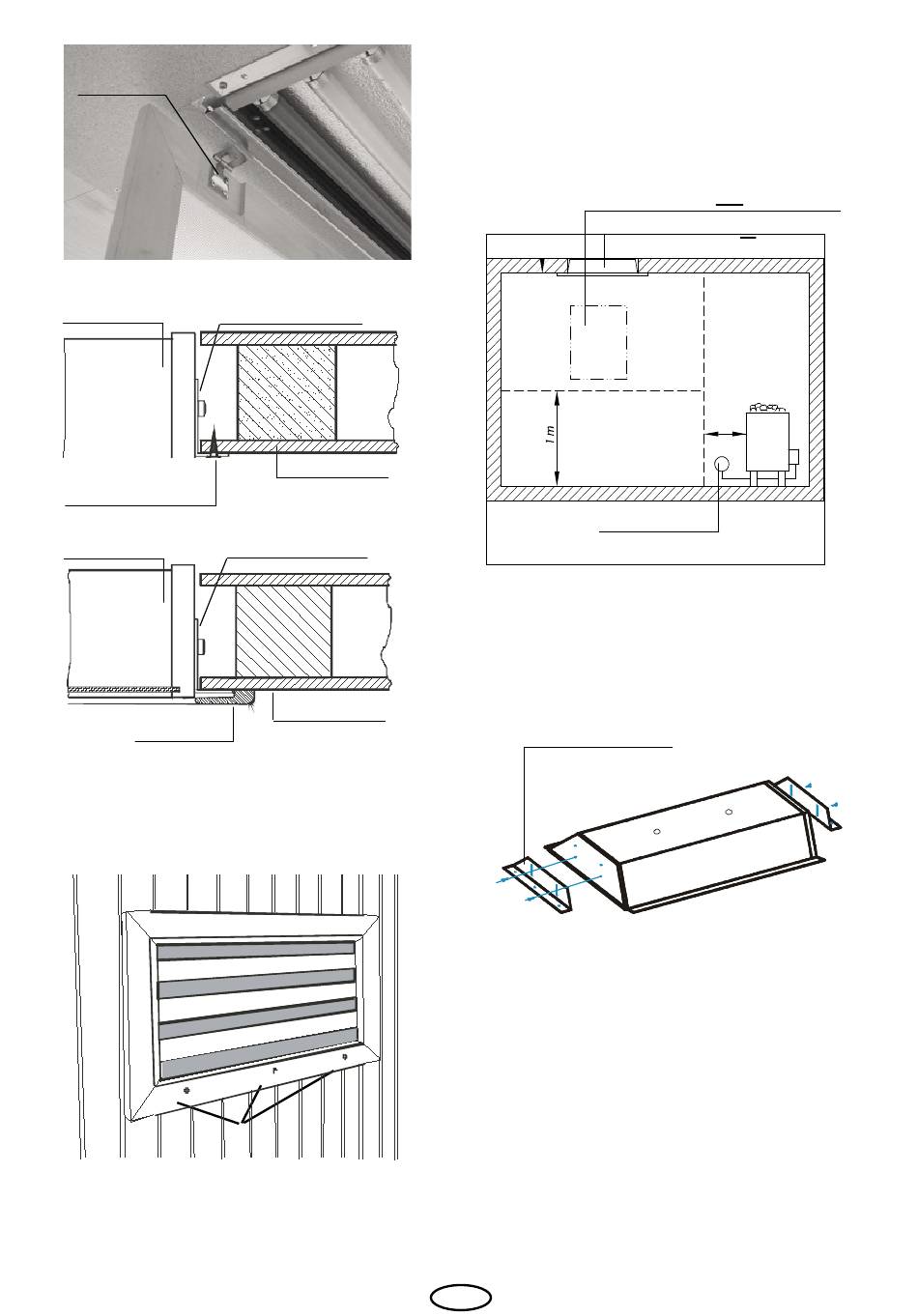

Klappen Sie anschließend den Holzrahmen zu
und verschließen Sie ihn mit den Springschrau-
ben (Abb. 9).
Springschrauben
4
Abb. 6
Befestigungswinkel
Kabinendecke
Abb. 7
Befestigungswinkel
Kabinendecke
Abb. 8
Abb. 9
Montage auf der Kabinenwand
Die Montage auf der Kabinenwand darf nur
in den Bereichen zwei und drei der Kabine
erfolgen (Abb. 10).
Farblichtgerät auf der Wand
Farblichtgerät in der Decke
Bereich 3
Bereich 2
Anschlussdose
Hierzu werden die seitlichen Befestigungs-
winkel gelöst (Abb. 11), sie werden für die
Montage an der Kabinenwand nicht benö-
tigt.
Befestigungswinkel
Die zwei mitgelieferten Montagewinkel in
waagerechtem Abstand von 500 mm (bei
Typ FL 2000 K) bzw. 1110 mm (bei Typ FL
2001 K) an der Kabinenwand montieren
(Abb. 12).
D
Bereich 1
0,5 m
Abb.10
