7. SYMPTOM: DIE PEDALEN GEBEN NACH BZW.
GEBEN DEN KRAFTHUB JEDER UMDREHUNG
WEITER

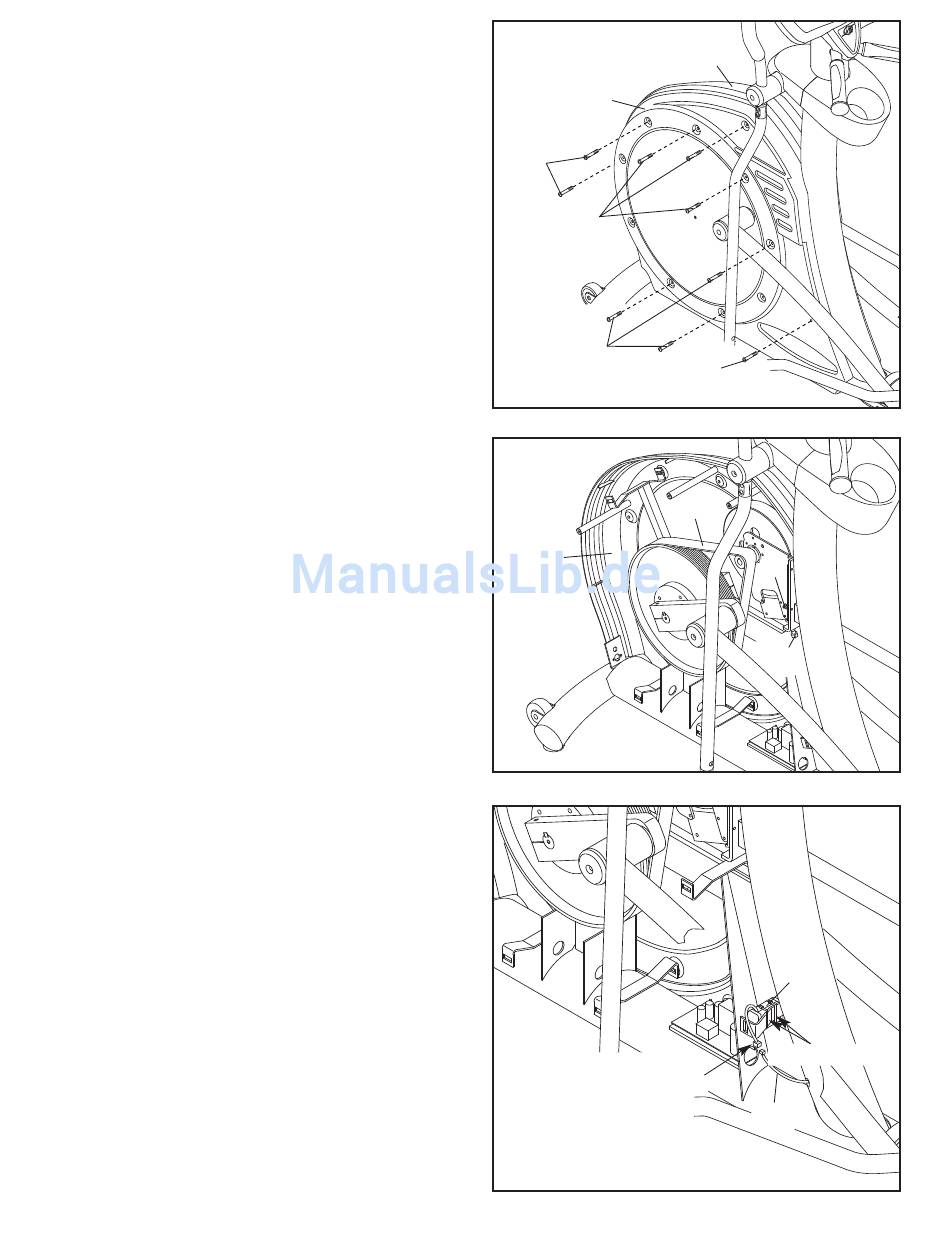

Wenn die Pedalen dem Krafthub nachgeben, rutscht
der Treibriemen. Die Spannung des Treibriemens
muss angepasst werden. Entfernen Sie die neun 1/4"
x 3/4" Linsenschrauben (59) vom linken Seitenschutz
(6), und drehen Sie den linken Seitenschutz zur Seite.
Entfernen Sie den rechten Seitenschutz (7) auf glei-
che Weise.
Anmerkung: Die linke Pedalscheibe ist hier nicht ab-
gebildet. Drehen Sie die Pedalscheibe, bis der
Antreibsiemen (15) zugänglich ist.
Lösen Sie die vier 1/4" x 3/8" Zylinderschrauben (49);
hier ist nur eine davon abgebildet. Ziehen Sie den
Generator-Spannungsbolzen (90) fest um eine 1/4-
Drehung an, bis der Antreibriemen (15) nicht mehr
rutscht. Ziehen Sie die vier 1/4" x 3/8" Zylinderschrau-
ben wieder fest und befestigen Sie den linken Seiten-
schutz mit den neun 1/4" x 3/4" Linsenschrauben (59).
Befestigen Sie den rechten Seitenschutz (7) auf glei-
che Weise.
AUSTAUSCH DES AKKUS
Wenn Sie den Akku (95) austauschen wollen, sehen
Sie sich den oberen Abschnitt auf dieser Seite an und
drehen Sie den linken Seitenschutz zur Seite.
Finden Sie den Akku (95). Trennen Sie das
Batteriekabel vom unteren Batteriekabel (77).
Durchtrennen Sie die Kabelbindungen und entsorgen
Sie den Akku vorschriftsmäßig.
Führen Sie diesen Schritt in umgekehrter Reihenfolge
aus, um den neuen Akku (95) zu befestigen.
Sehen Sie sich den oberen Abschnitt auf dieser Seite
an und befestigen Sie den linken Seitenschutz wieder.
6
59
59
59
7
Batteriekabel
22
7
59
15
49
90
95
Kabelbindungen
77
