PRODUKTBESCHREIBUNG
14 B E T R I E B S A N L E I T U N G | deTem4 Core Ex

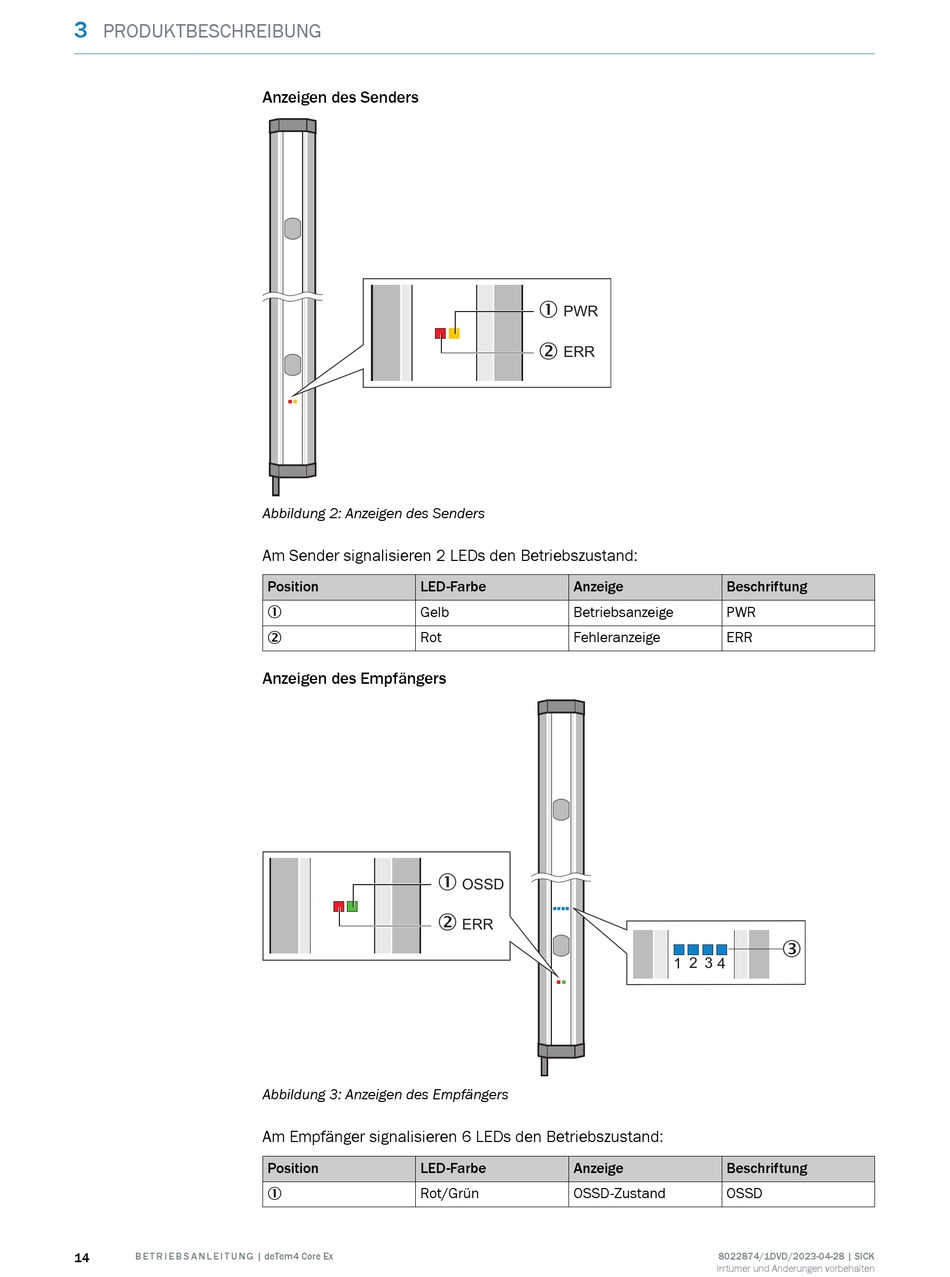

Anzeigen des Senders

Abbildung 2: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
1
2
Abbildung 3: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
1
1
PWR
2
ERR
Anzeige
Betriebsanzeige
Fehleranzeige
OSSD
ERR
Anzeige
OSSD-Zustand
Beschriftung
PWR
ERR
3
1 2 3 4
Beschriftung
OSSD
