MAXDATA PLATINUM Bedienungsanleitung Seite 13

ATX-Anschluß für Bedienfeld
Tabelle 7: ATX-Anschluß für Bedienfeld - Pinbelegung
Anschluß
A Betriebsschalter
B Anzeige für Festplattenaktivität
C Lautsprecher
D Betriebsanzeige
E Reset-Taste
F Sleep-Taste
MAXDATA PLATINUM Server

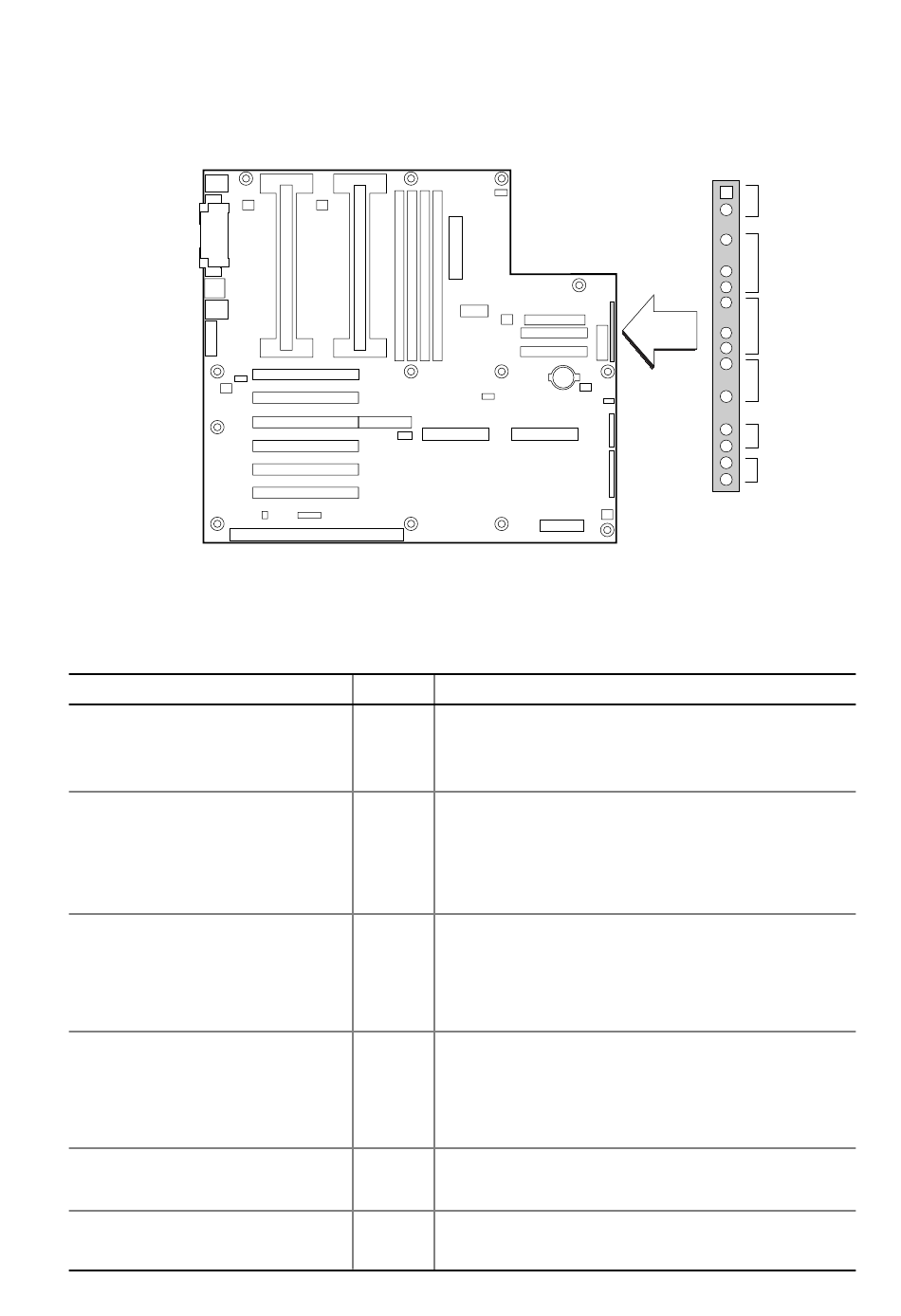

Abbildung 13: ATX-Anschluß für Bedienfeld
Pin Signal
1 Betriebsschalter
2 GND
3 N/C
4 Strombegrenzung +5V
5 Wert
6 Anzeige für Festplattenaktivität
7 Strombegrenzung +5V
8 GND
9 N/C
10 PIEZO_IN
11 SPKR_HDR
12 Strombegrenzung +5V
13 N/C
14 GND
15 N/C
16 GND
17 Reset-Taste
18 GND
19 Sleep-Taste
J6J1
1
A
B
C
D
E
F
19
OM07498
87
