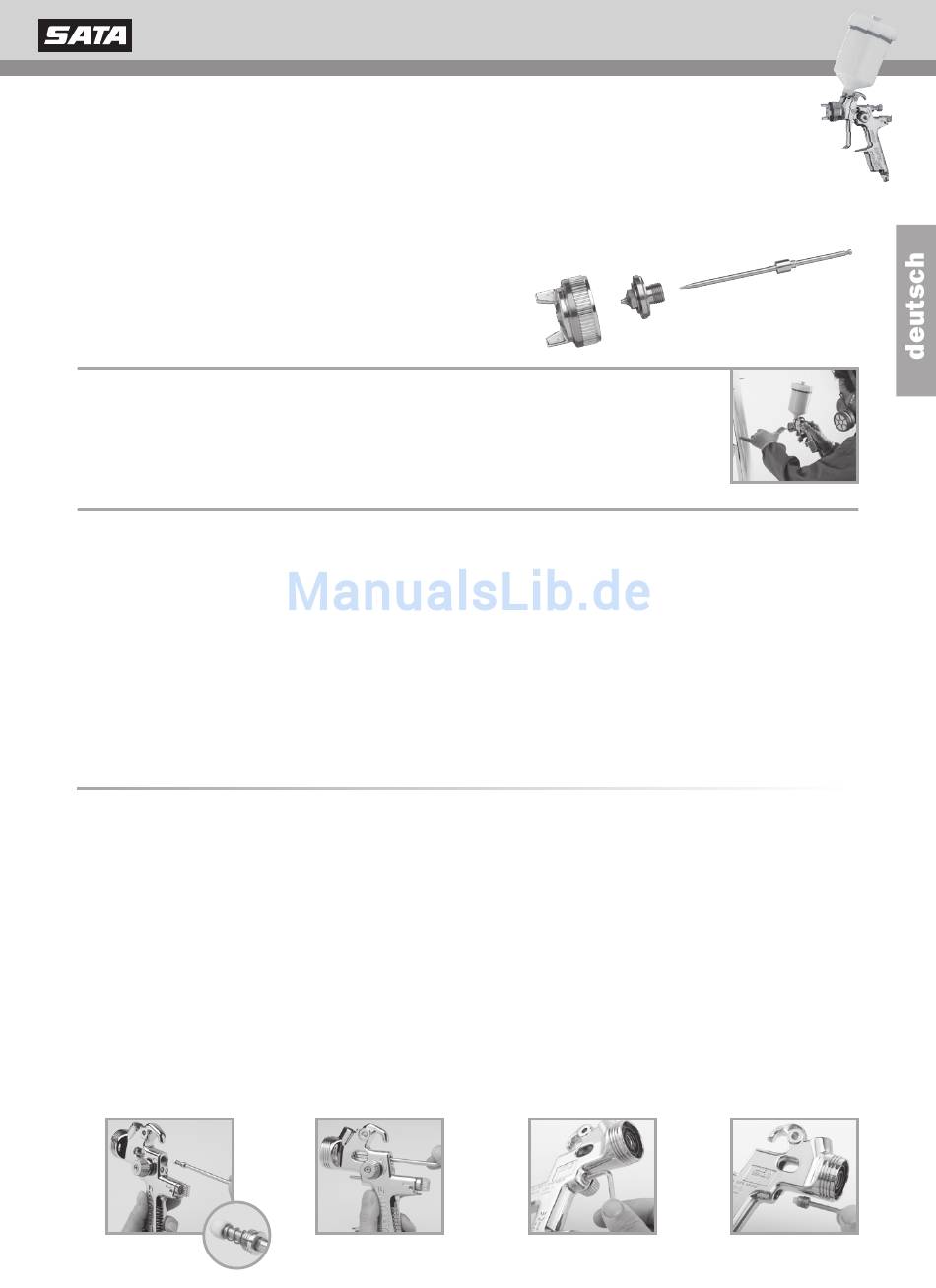

SATA jet 2000 HVLP Betriebsanleitung Seite 7

Betriebsanleitung SATAjet 2000 HVLP (DIGITAL 2)
Bei Einbau von Fremdteilen ist eine Qualitätsminderung möglich und die
SATA-Garantie erlischt.
Düsensätze
9191 für SATAjet 2000 HVLP WSB
82024 für SATAjet 2000 HVLP 1,0
82057 für SATAjet 2000 HVLP 1,2
82073 für SATAjet 2000 HVLP 1,3
82263 für SATAjet 2000 HVLP 1,4
4.8 Spritzabstand
Zur Vermeidung von Overspray und Oberflächenproblemen empfehlen wir
einen Spritzabstand von 13 - 17(21) cm bei 2 bar zwischen Luftdüse und
Lackierobjekt einzuhalten.
4.9 Düseninnendruck
Ab einem Eingangsdruck von über 2,0 bar am Lufteingang überschreitet der Düseninnendruck
0,7 bar. Der maximale Eingangsdruck für HVLP Betriebsweise ist im Pistolenkörper einge-
stempelt. Ab einem Druck größer 2 bar ist die jet 2000 HVLP eine Compliant-Spritzpistole
entsprechend U.K.-Gesetzgebung.
(Lombardei (Italien): Eingangsdruck kleiner 2,5 bar - Düseninnendruck kleiner 1,0 bar)
76505 Prüfluftkappe 1.7 kpl. mit 2 Manometern
82016 Prüfluftkappe 1.9 und 2.2 kpl. mit 2 Manometern
83477 Prüfluftkappe 1.0, 1.2, 1.3, 1.4 und 1.5 kpl. mit 2 Manometern
5. Wechsel der selbstnachstellenden Dichtungen
a) Materialseite: Zum Austausch der selbstnachstellenden Farbnadeldichtung muß die
Farbnadel ausgebaut werden. Inbusschlüssel SW 4 mit zylindrischem Ansatz (Best.-Nr.
9647) anstelle der Farbnadel in Pistole einführen und Packungsschraube mit Druckfeder
und Dichtung aus Pistole herausschrauben. Auf zylindrischem Ansatz des Inbusschlüssels
Druckschraube (Best.-Nr. 14605), Druckfeder (Best.-Nr. 14993) und neue Dichtung (Best.-
Nr. 23275) aufschieben und in Pistolenkörper einschrauben, Farbnadel auf Beschädigungen
prüfen und wieder montieren.
b) Luftseite: Zum Austausch des Dichtungshalters (Best.-Nr. 82636) für die Luftkolbenstange
ist zuerst die Farbnadel und der Abzugbügel auszubauen, Luftkolbenstange (Best.-Nr.
86843) herausziehen und mit Inbusschlüssel SW 4 den Dichtungshalter kpl. herausschrau-
ben. Neuen Dichtungshalter kpl. einschrauben und handfest anziehen. Luftkolbenstange
nur leicht mit Pistolenfett (Best.-Nr. 10009) einfetten und einbauen, nun Abzugbügel und
Farbnadel wieder montieren.
82420 für SATAjet 2000 HVLP 1,5
90399 für SATAjet 2000 HVLP 1,7
90407 für SATAjet 2000 HVLP 1,9
90415 für SATAjet 2000 HVLP 2,2
Abb. ähnlich
